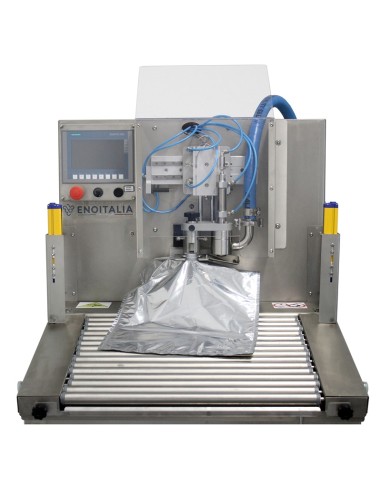

Riempitrice automatica Bag in Box con PLC

La riempitrice automatica Bag in Box con PLC è una macchina professionale pensata per aziende strutturate che devono confezionare vino, olio, succhi di frutta, creme e altri liquidi alimentari compatibili in sacche Bag in Box o Pouch.

Rispetto alle versioni semiautomatiche, questa riempitrice gestisce in automatico le principali fasi del ciclo di lavoro: apertura dell’elettrovalvola, vuoto, saturazione con gas inerte, riempimento e chiusura dell’elettrovalvola. L’operatore deve posizionare il sacchetto e controllare lo svolgimento delle operazioni dal pannello di comando.

Il PLC touch screen Siemens da 7” permette di programmare la quantità da riempire, regolare la calibrazione e adattare la macchina al tipo di prodotto. Il sensore di flusso elettromagnetico in acciaio inox e la pompa autoadescante con girante in gomma consentono una portata indicativa di 4500 L/h.

La macchina è predisposta per l’estrazione dell’aria dai sacchetti e per l’iniezione di azoto, utile per migliorare la gestione del prodotto confezionato. Il sistema di riempimento a depressione e il raccordo per lavaggio CIP rendono la riempitrice adatta a lavorazioni più continue e organizzate.

Può essere configurata con optional specifici in base al prodotto da confezionare: kit per succhi di frutta, kit olio di oliva, filtri housing, variatore di velocità, sistema Ultraclean, serbatoio di accumulo e predisposizione Industria 4.0.

Caratteristiche tecniche:

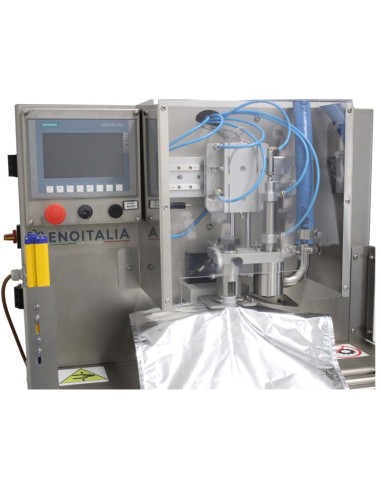

• Pannello elettronico in acciaio inox con PLC Touch Screen da 7” SIEMENS
• Sensore di flusso elettromagnetico in acciaio inox BURKERT
• Estrazione dell'aria dai sacchetti
• Iniezione azoto
• Sistema automatico di apertura e chiusura dei sacchetti
• Elettropompa autoadescante volumetrica con girante in gomma e bypass da 900μm dalla portata di 4500 L/h
• Sistema di riempimento a depressione
• Capacità di riempimento sacchetti bag in box e pouch (versione alta) a partire dalla capacità di 1 L

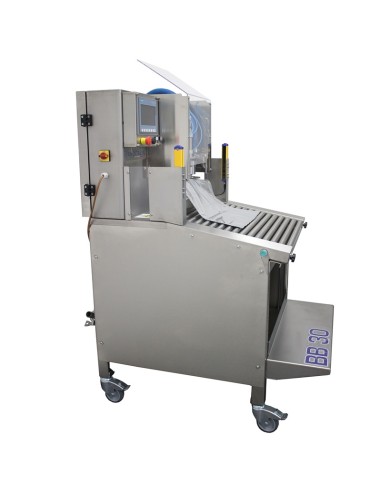

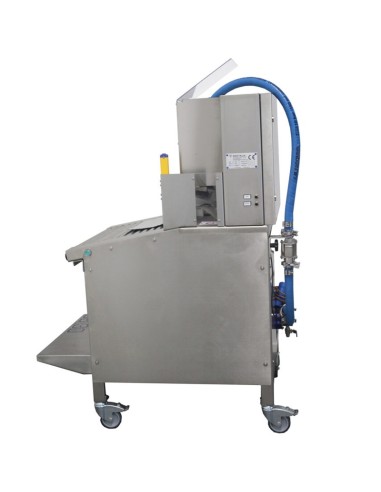

• Struttura in acciaio inox con quattro ruote con sistema di bloccaggio e due piedi regolabili di stazionamento
• Raccordo inox per sistema di lavaggio (CIP)
• Alimentazione aria minimo 6 bar (compressore non incluso)
• Raccordo: TRICLOVER 1,5"
• Tubazioni in gomma alimentare
• Misure: 100x90x155 cm
• Potenza: 1,5 kW
• Alimentazione monofase 220V
• Peso: 160 kg

Produzione oraria:

• Produzione Oraria con Bag in Box da 3 L: 380 pz
• Produzione Oraria con Bag in Box da 5 L: 240 pz
• Produzione Oraria con Bag in Box da 10 L: 210 pz
• Produzione Oraria con Bag in Box da 20 L: 140 pz

Optional:

• Filtro housing da 10'' in PVC completo di cartuccia in polipropilene da 0,6 micron
• Filtro housing da 30'' in acciaio inox completo di cartuccia in polipropilene da 0,6 micron
• Kit Succhi di frutta con sensore elettromagnetico di flusso a passaggio totale per liquidi densi e con solidi in sospensione
• Kit olio di oliva composto da sensore in acciaio inox a turbina
• Variatore di velocità elettronico 1,5 Kw monofase
• Compressore professionale silenziato oiless, da 24 L su carrello
• Kit filtrazione a 3 strati
• Vaschetta di raccolta galleggiante elettronico e scatola di derivazione per collegamento pastorizzatore
• Pompa con portata 9300 L/h per una capacità lavorativa oraria di 450 sacche da 3 litri, 280 da 5 litri; 270 da 10 litri e 190 da 20 litri
• Pompa a lobi da 2000 L/h (solo in abbinamento con kit succhi di frutta e variatore)
• Elettrovalvola pneumatica a 3 vie (da abbinare ad optional vaschetta di raccolta, galleggiante e scatola di derivazione)
• Pinza pneumatica per tappi speciali
• Predisposizione Industria 4.0
• Sistema Ultraclean per sanificazione inizio e fine ciclo
