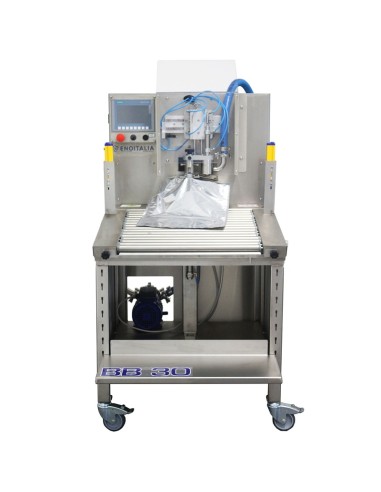

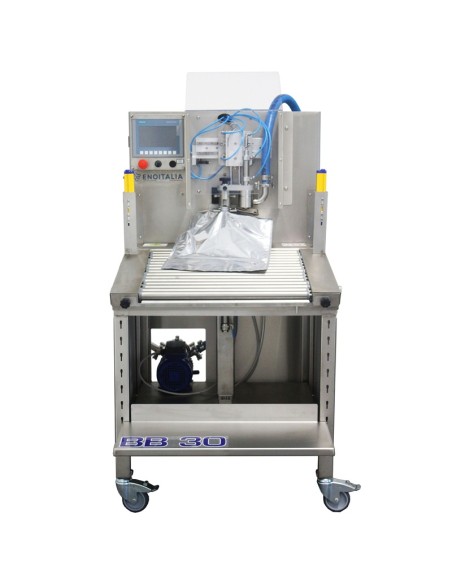

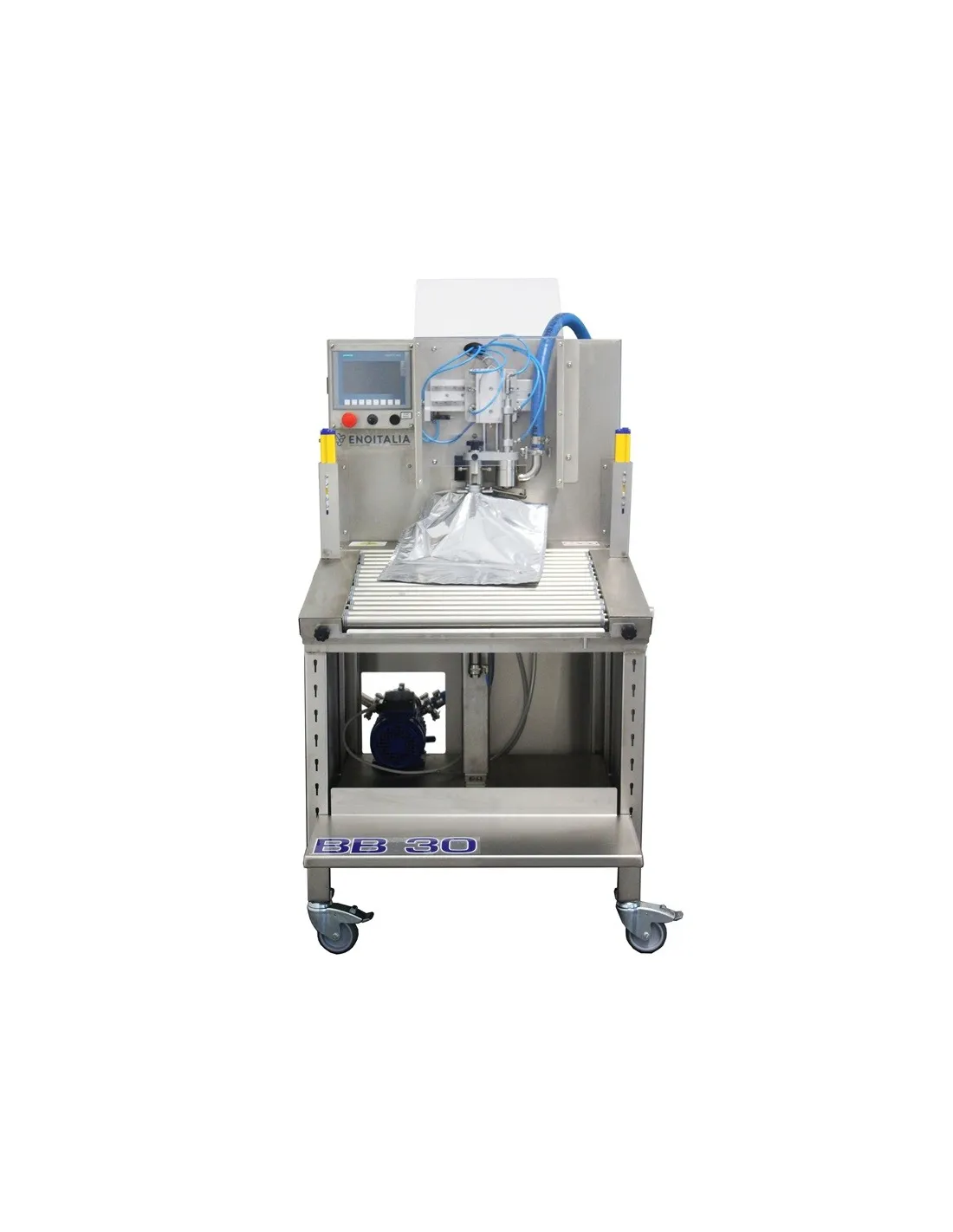

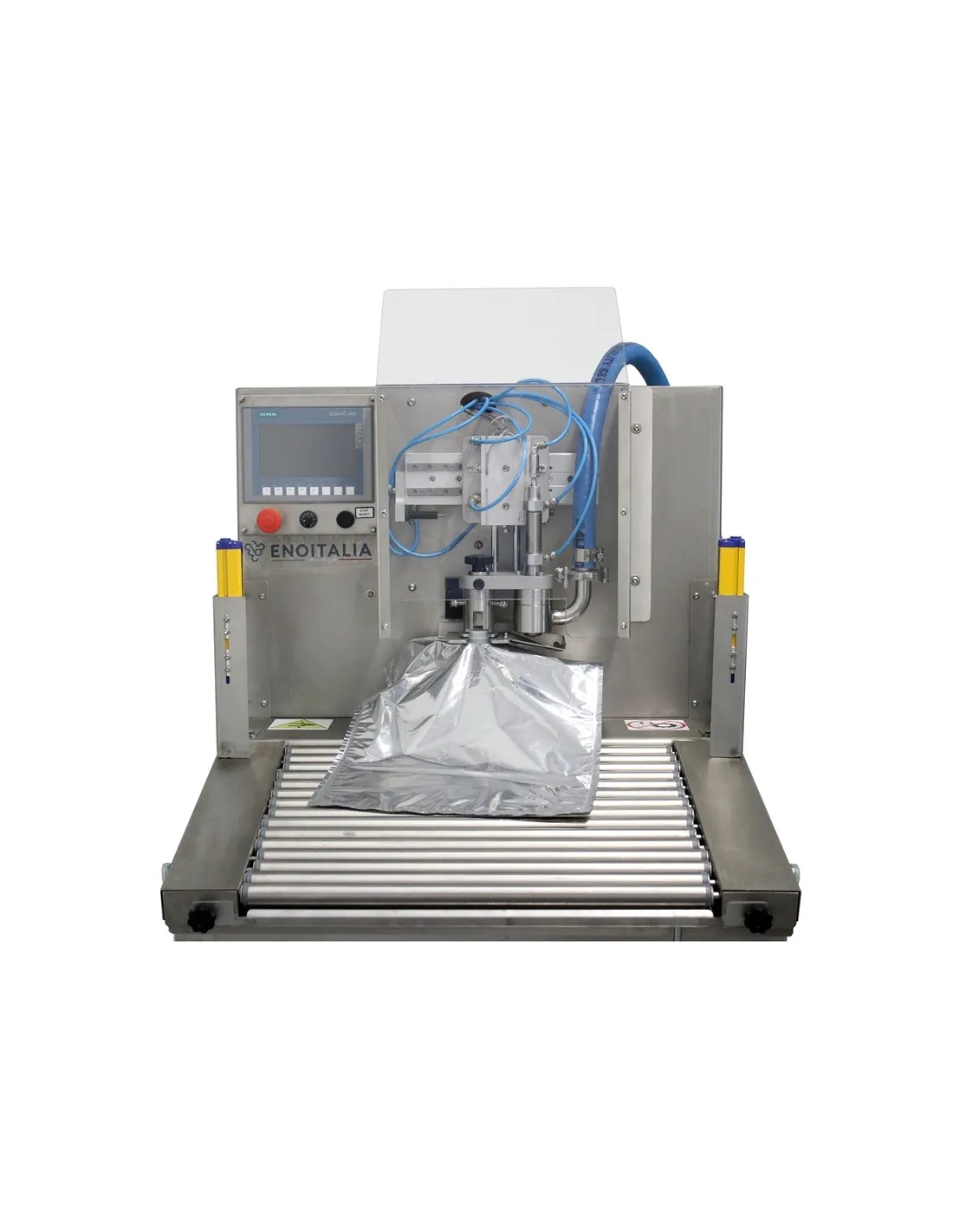

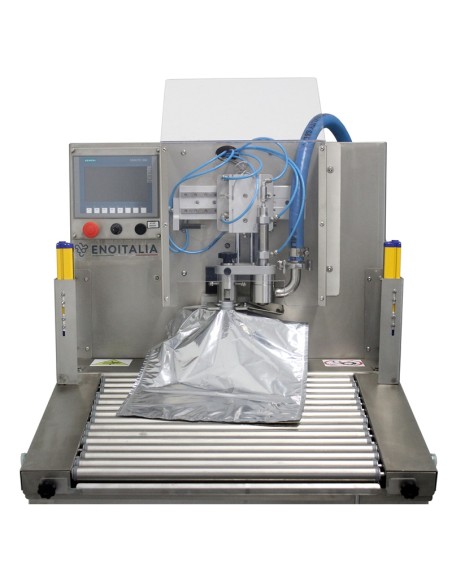

Remplisseuse automatique Bag-in-Box avec PLC Siemens

Remplisseuse automatique Bag-in-Box pour le conditionnement professionnel

Cette remplisseuse automatique Bag-in-Box est conçue pour les caves, les exploitations agricoles et les entreprises agroalimentaires qui souhaitent automatiser les principales opérations de remplissage de poches souples.

Contrairement aux modèles nécessitant une manipulation manuelle des robinets, la machine prend en charge l'ouverture et la fermeture des poches, la mise sous vide, l'injection de gaz inerte et le remplissage. L'opérateur positionne la poche et supervise le cycle depuis le panneau de commande.

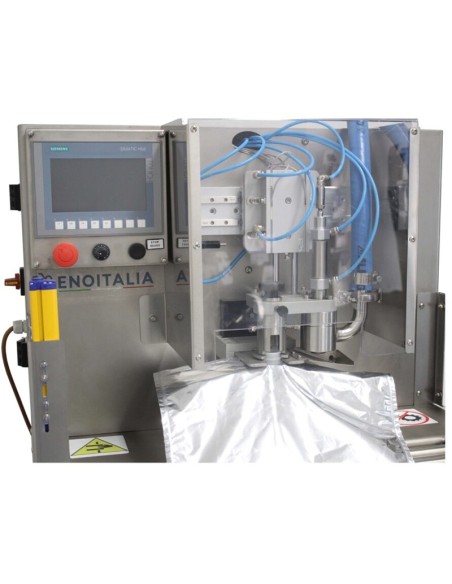

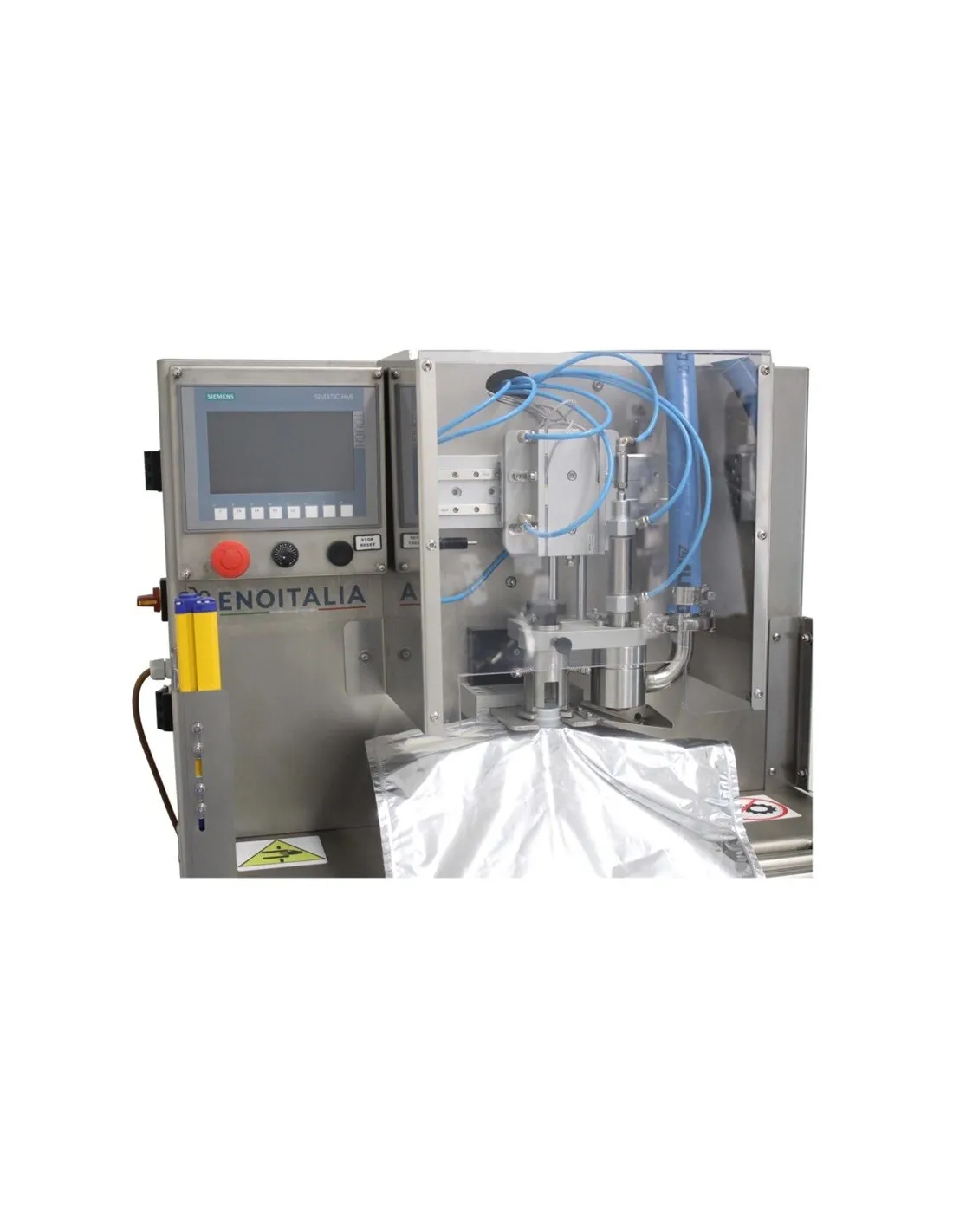

Le PLC Siemens avec écran tactile de 7 pouces permet de programmer le volume à remplir, d'effectuer l'étalonnage et d'adapter les paramètres au produit conditionné.

La machine comprend une pompe volumétrique auto-amorçante à roue en caoutchouc, d'un débit nominal de 4 500 L/h, et un débitmètre électromagnétique Bürkert.

Un cycle de remplissage automatisé

Le système automatise les principales opérations nécessaires au conditionnement en Bag-in-Box :

1. Positionnement : l'opérateur place la poche sur le poste de remplissage.
2. Ouverture automatique : la machine retire le robinet.
3. Mise sous vide : le système extrait l'air présent dans la poche.
4. Injection de gaz : le cycle prévoit une phase de saturation avec un gaz inerte.
5. Remplissage : la pompe transfère le liquide et le débitmètre mesure le volume programmé.
6. Fermeture automatique : la machine remet le robinet en place.

Les paramètres sont gérés depuis le panneau de commande. Le fonctionnement automatique concerne le cycle de remplissage ; le positionnement des poches reste effectué par l'opérateur.

La machine n'est pas une ligne complète de mise en carton et de palettisation.

Production horaire selon le format

Les cadences indicatives de la configuration standard avec pompe de 4 500 L/h sont présentées ci-dessous.

Ces valeurs sont indicatives. La cadence réelle dépend notamment du produit, du format et des conditions de fonctionnement.

Le débit nominal de 4 500 L/h correspond à la pompe intégrée et ne représente pas directement la production effective de poches remplies par heure.

Caractéristiques techniques

• Type : remplisseuse automatique pour Bag-in-Box et Pouch compatibles.
• Commande : PLC Siemens avec écran tactile de 7 pouces.
• Débitmètre : électromagnétique Bürkert en acier inoxydable.
• Dosage : programmable à partir de 1 litre.
• Fonctions automatiques : ouverture et fermeture des poches, mise sous vide, injection d'azote et remplissage.
• Pompe : volumétrique auto-amorçante à roue en caoutchouc, avec by-pass.
• Débit nominal de la pompe : 4 500 L/h.
• Remplissage : système sous dépression.

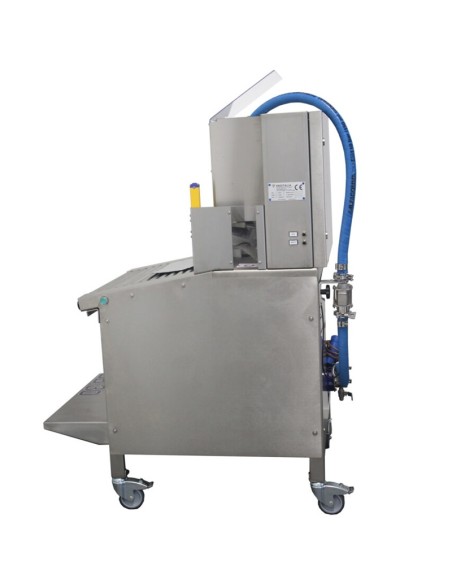

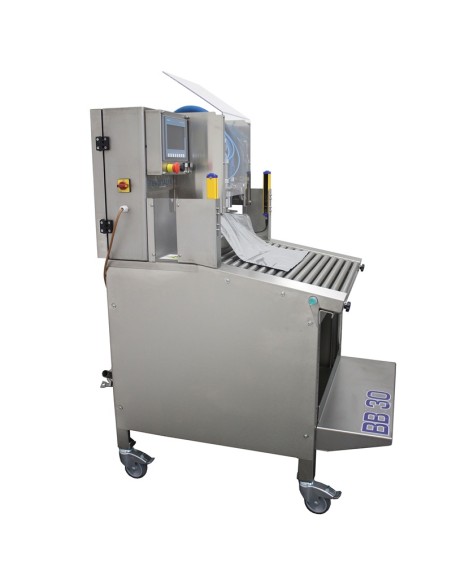

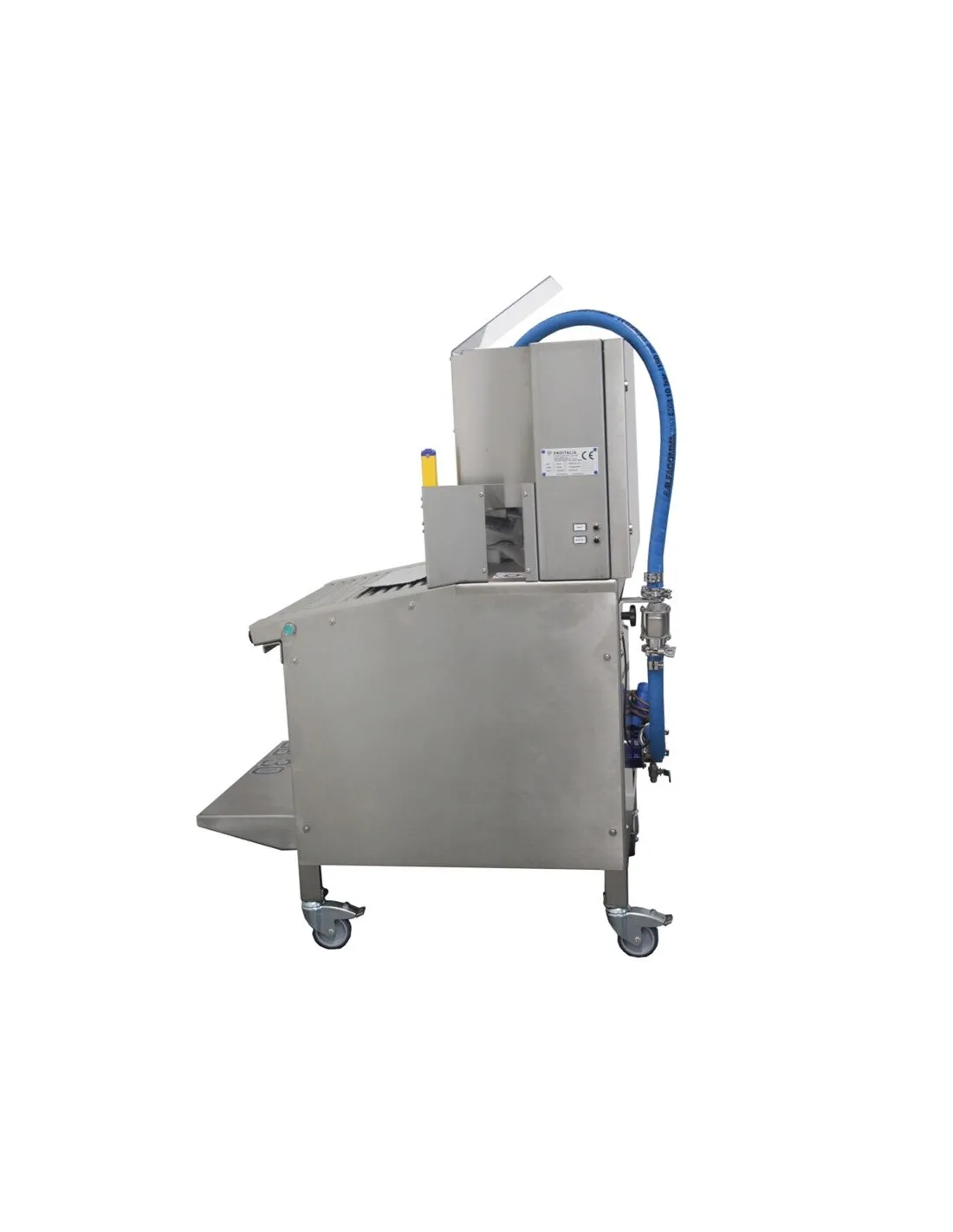

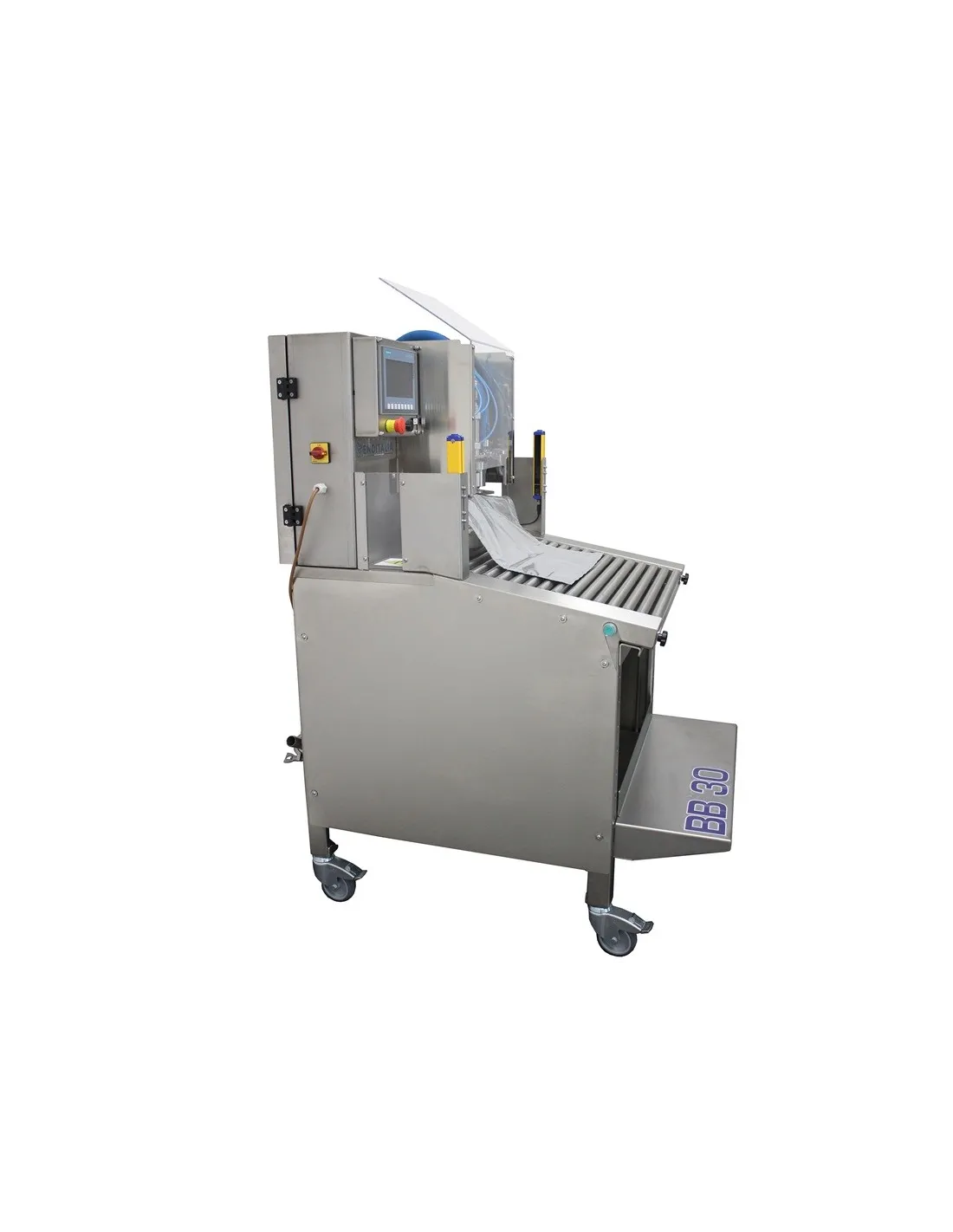

• Structure : acier inoxydable, quatre roues verrouillables et deux pieds de stabilisation réglables.
• Nettoyage : raccord inox pour circuit CIP (nettoyage en place).
• Alimentation pneumatique : pression minimale de 6 bar.
• Compresseur : non inclus dans la configuration standard.
• Raccordement : Tri-Clamp 1,5 pouce.
• Tuyauterie : caoutchouc alimentaire.
• Alimentation électrique : monophasée 220 V.

Quels produits peut-on conditionner ?

La remplisseuse est destinée au conditionnement de liquides alimentaires compatibles. Certaines applications nécessitent des équipements spécifiques en fonction de la viscosité, de la température et de la présence de particules.

Vin

La machine permet le conditionnement du vin en Bag-in-Box grâce au dosage électronique, au système de mise sous vide et à l'injection d'azote.

Jus de fruits et liquides contenant des particules

Un kit spécifique est disponible avec un débitmètre électromagnétique à passage intégral, destiné aux liquides compatibles présentant une viscosité plus élevée ou contenant des particules solides en suspension.

La configuration doit être adaptée aux caractéristiques du produit et aux conditions de remplissage.

Huile d'olive

Un kit optionnel pour l'huile d'olive comprend un capteur à turbine en acier inoxydable.

Le choix de cet équipement dépend des caractéristiques du liquide et des exigences du procédé.

Crèmes et autres préparations alimentaires

La machine peut être configurée pour certaines préparations alimentaires compatibles. La viscosité, la présence de particules et le comportement du produit pendant le remplissage doivent être vérifiés avant commande.

Bag-in-Box et Pouch : formats compatibles

La configuration standard est prévue pour le remplissage de poches Bag-in-Box et de Pouch à goulot haut compatibles, à partir d'une capacité de 1 litre.

Des adaptations peuvent être nécessaires pour les systèmes de fermeture particuliers. Une pince pneumatique pour bouchons spéciaux est proposée en option.

La compatibilité doit être confirmée selon le format de la poche et le type de bouchon utilisé.

Équipements et accessoires optionnels

La remplisseuse peut être configurée avec différents accessoires pour adapter le circuit de remplissage, le traitement du liquide et l'intégration dans une ligne de production.

Filtration

• Filtre housing PVC de 10 pouces avec cartouche en polypropylène de 0,6 µm.
• Filtre housing inox de 30 pouces avec cartouche en polypropylène de 0,6 µm.
• Kit de filtration d'air à trois étages.

Pompes et réglage du débit

• Variateur électronique de vitesse de 1,5 kW monophasé.
• Pompe optionnelle d'un débit nominal de 9 300 L/h.
• Pompe à lobes de 2 000 L/h, uniquement avec le kit jus de fruits et le variateur électronique.

Les débits nominaux des pompes ne constituent pas une garantie de cadence de conditionnement.

Équipements de conditionnement

• Kit spécifique pour les jus de fruits.
• Kit pour l'huile d'olive.
• Pince pneumatique pour bouchons spéciaux.
• Kit de filtration complémentaire.
• Système Ultraclean pour la désinfection en début et en fin de cycle.

Intégration à une installation de pasteurisation

• Bac de récupération avec flotteur électronique et boîtier de raccordement.
• Électrovanne pneumatique à trois voies, à associer au bac de récupération et à ses équipements de commande.

Autres options

• Compresseur professionnel silencieux sans huile, avec réservoir de 24 litres, monté sur chariot.
• Prédisposition Industrie 4.0.

Important : les équipements présentés dans cette section sont optionnels et doivent être sélectionnés selon la configuration commandée. La prédisposition Industrie 4.0 ne constitue pas à elle seule une garantie d'éligibilité à un dispositif fiscal ou à une certification particulière.

Comment choisir entre une remplisseuse automatique et semi-automatique ?

La différence doit être évaluée selon les opérations prises en charge par chaque machine.

Sur cette remplisseuse automatique, l'opérateur positionne la poche, tandis que la machine assure notamment l'ouverture du robinet, la mise sous vide, le remplissage et la fermeture.

Sur les modèles semi-automatiques AgriStore, l'extraction et la remise en place du robinet sont effectuées manuellement à l'aide de la pince fournie.

Le choix dépend donc du niveau d'automatisation recherché, des volumes à conditionner et de l'organisation du poste de travail.

Questions fréquentes

La remplisseuse ouvre-t-elle et ferme-t-elle automatiquement les poches ?

Oui. La machine automatise l'ouverture et la fermeture des poches ainsi que les principales phases du cycle de remplissage. L'opérateur reste chargé du positionnement des poches.

La pompe est-elle incluse ?

Oui. La configuration standard comprend une pompe volumétrique auto-amorçante de 4 500 L/h.

Le compresseur est-il fourni ?

Non. Une alimentation en air comprimé d'au moins 6 bar est nécessaire. Un compresseur adapté est proposé en option.

Quelle est la cadence pour les Bag-in-Box de 3 litres ?

La production indicative de la configuration standard atteint 380 poches de 3 litres par heure.

Peut-on conditionner de l'huile d'olive ?

Oui, avec le kit spécifique destiné à cette application. La configuration doit être adaptée aux caractéristiques de l'huile.

Peut-on utiliser la machine pour les jus de fruits ?

Oui. Un kit optionnel avec débitmètre à passage intégral est prévu pour les jus compatibles, notamment lorsque le produit contient des particules en suspension.

La machine dispose-t-elle d'un raccord CIP ?

Oui. Un raccord en acier inoxydable est prévu pour le raccordement au circuit de nettoyage en place.
