Automatischer Bag-in-Box-Abfüller mit Siemens-SPS – 4.500 l/h

Automatischer Bag-in-Box-Abfüller für professionelle Abfüllbetriebe

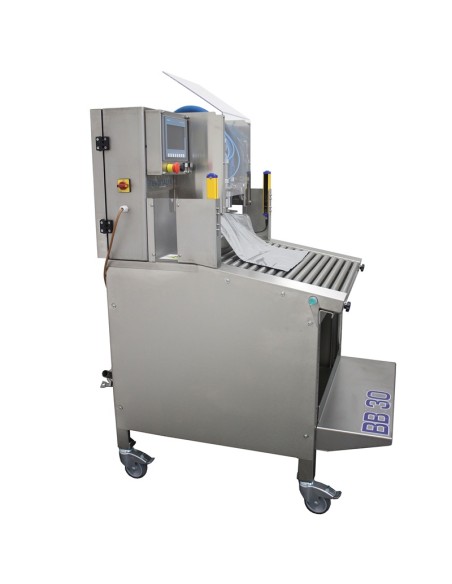

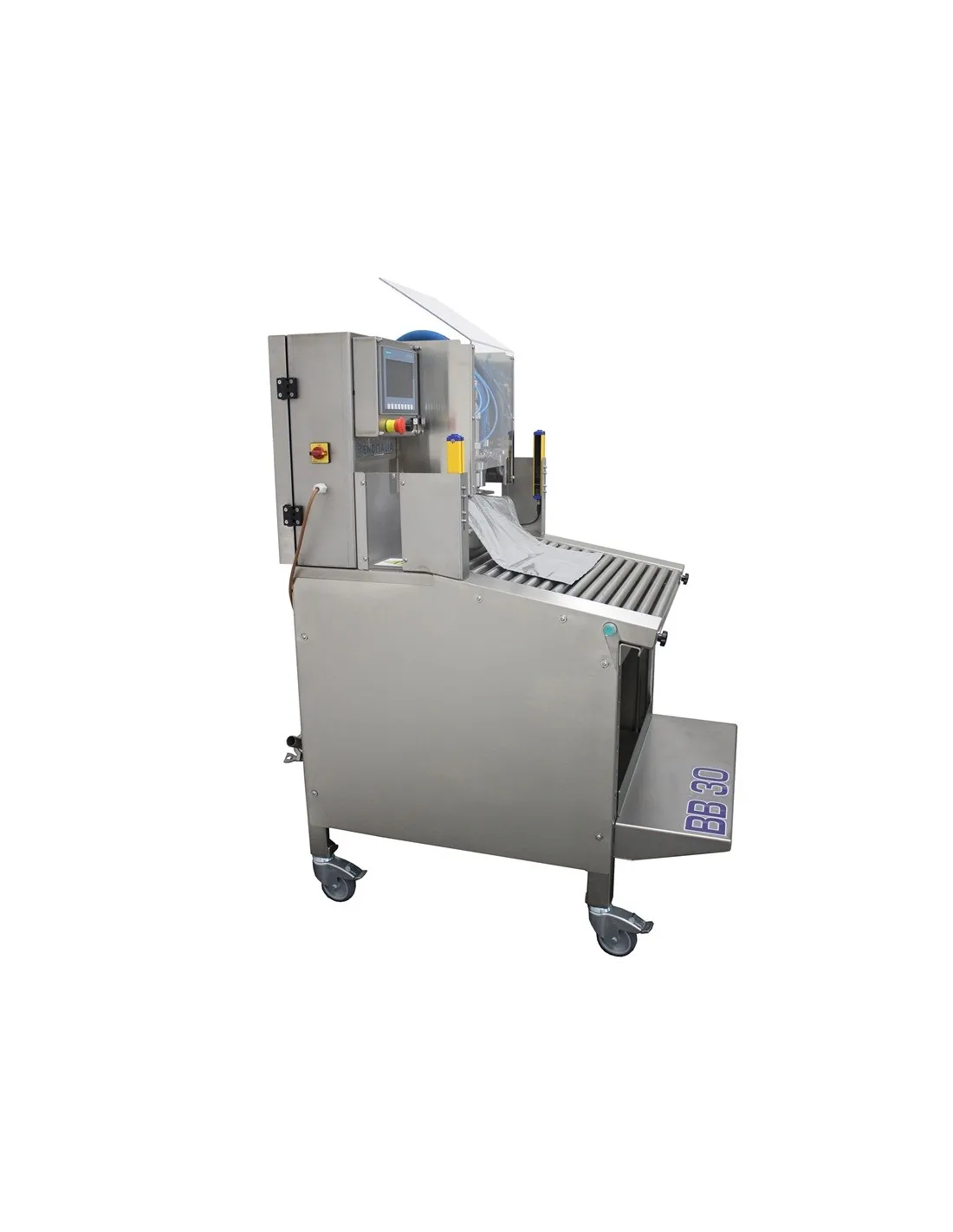

Der automatische Bag-in-Box-Abfüller mit Siemens-SPS ist eine professionelle Abfüllmaschine für Weinkellereien, Fruchtsaftproduzenten, Ölmühlen und Lebensmittelbetriebe, die flüssige Produkte in Bag-in-Box-Beutel oder geeignete Pouch-Verpackungen abfüllen möchten.

Im Unterschied zu einer semiautomatischen Bag-in-Box-Abfüllmaschine übernimmt dieses Modell auch das Öffnen und Wiedereinsetzen des Beutelverschlusses. Der Bediener positioniert den Beutel und überwacht den Prozess, während die Maschine die einzelnen Arbeitsschritte des Füllzyklus automatisch ausführt.

Die integrierte Förderpumpe besitzt eine angegebene Leistung von 4.500 l/h. Ein elektromagnetischer Durchflussmesser von Bürkert erfasst die abgegebene Produktmenge. Über den 7-Zoll-Touchscreen der Siemens-SPS lassen sich Füllvolumen und Kalibrierung einstellen.

Die Maschine eignet sich für die Abfüllung von Wein. Für Olivenöl, Fruchtsäfte, Cremes und andere geeignete Lebensmittel stehen produktspezifische Konfigurationen und Zubehörkomponenten zur Verfügung.

Welche Arbeitsschritte übernimmt die Maschine automatisch?

Der Abfüllzyklus verbindet die automatische Handhabung des Beutelverschlusses mit einer elektronischen Mengensteuerung sowie einem System zur Luftabsaugung und Inertgaszufuhr.

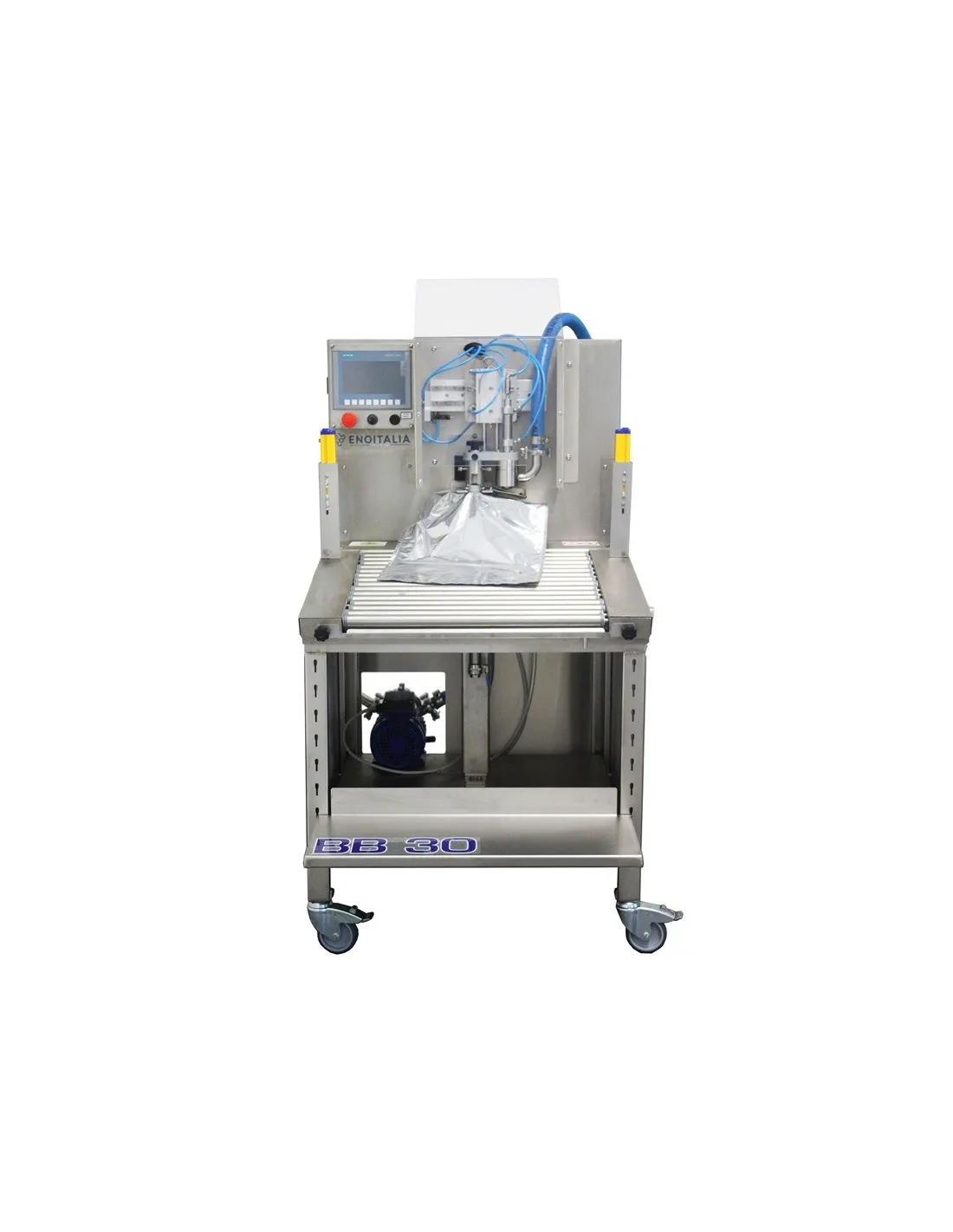

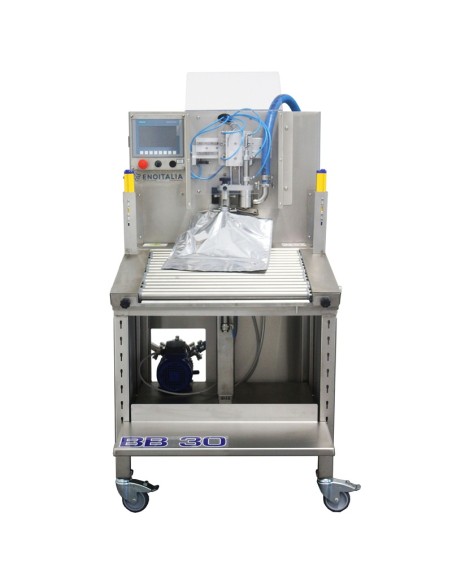

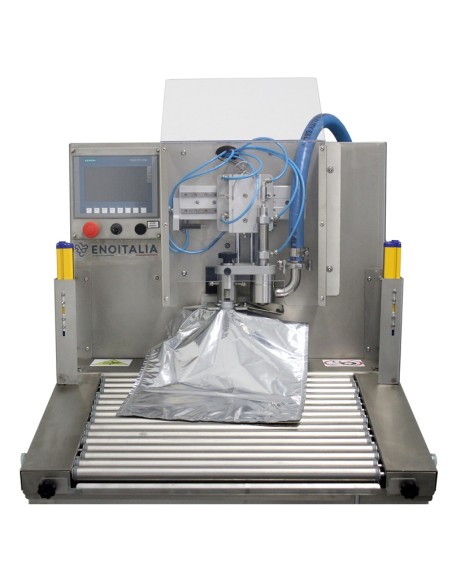

1. Beutel positionieren: Der Bediener legt den leeren Bag-in-Box-Beutel in die Abfüllstation ein.
2. Verschluss öffnen: Die Maschine entfernt den Beutelverschluss automatisch.
3. Luft absaugen: Das integrierte Vakuumsystem entfernt Luft aus dem Beutel.
4. Inertgas zuführen: Die Maschine führt die vorgesehene Inertgasbehandlung mit Stickstoff entsprechend dem eingestellten Ablauf durch.
5. Beutel befüllen: Die Förderpumpe transportiert das Produkt zur Füllstation. Der Durchflussmesser erfasst die abgegebene Menge.
6. Füllvorgang beenden: Nach Erreichen des programmierten Volumens wird der Produktfluss gestoppt.
7. Verschluss einsetzen: Die Maschine setzt den Beutelverschluss automatisch wieder ein.

Das manuelle Einlegen des Beutels und die Überwachung durch den Bediener bleiben erforderlich. Die Maschine ist daher nicht mit einer vollständigen Verpackungslinie mit automatischer Beutelzuführung und Kartonierung gleichzusetzen.

Die wichtigsten Eigenschaften im Überblick

• Automatisches Öffnen und Verschließen: Der Beutelverschluss wird während des Füllzyklus automatisch entfernt und wieder eingesetzt.
• Siemens-SPS mit Touchscreen: 7-Zoll-Bedienfeld zur Programmierung der Füllmenge und Kalibrierung.
• Elektromagnetische Mengenmessung: Durchflussmesser von Bürkert mit Edelstahlgehäuse.
• Integrierte Pumpe: Selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad und Bypass, Förderleistung 4.500 l/h.
• Vakuumsystem: Luftabsaugung aus dem Beutel vor beziehungsweise während der vorgesehenen Prozessschritte.
• Stickstoffeinleitung: Vorrichtung zur Behandlung des Beutels mit Inertgas.
• Abfüllung ab 1 Liter: Geeignet für Bag-in-Box-Beutel und hohe Pouch-Ausführungen mit entsprechender Verpackungskompatibilität.
• Edelstahlkonstruktion: Fahrbares Gestell mit vier feststellbaren Rollen und zwei verstellbaren Standfüßen.
• CIP-Anschluss: Edelstahlanschluss zur Einbindung in einen geeigneten Reinigungskreislauf.

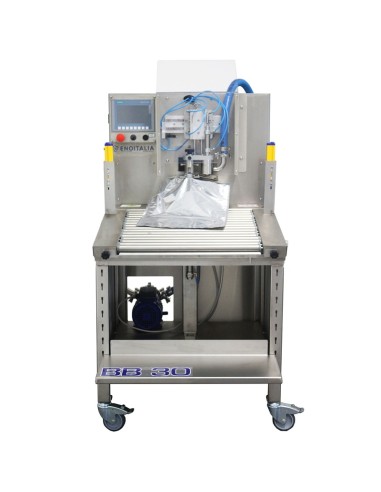

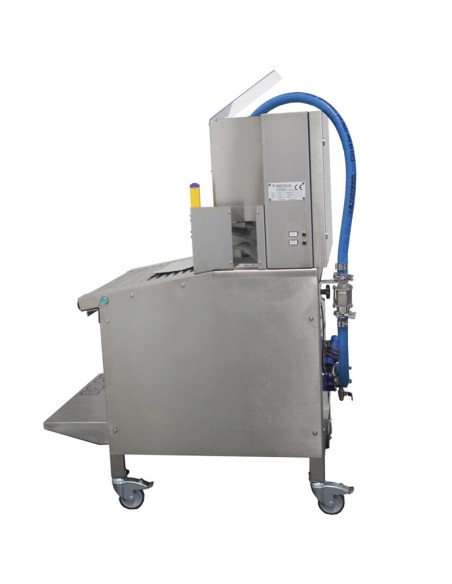

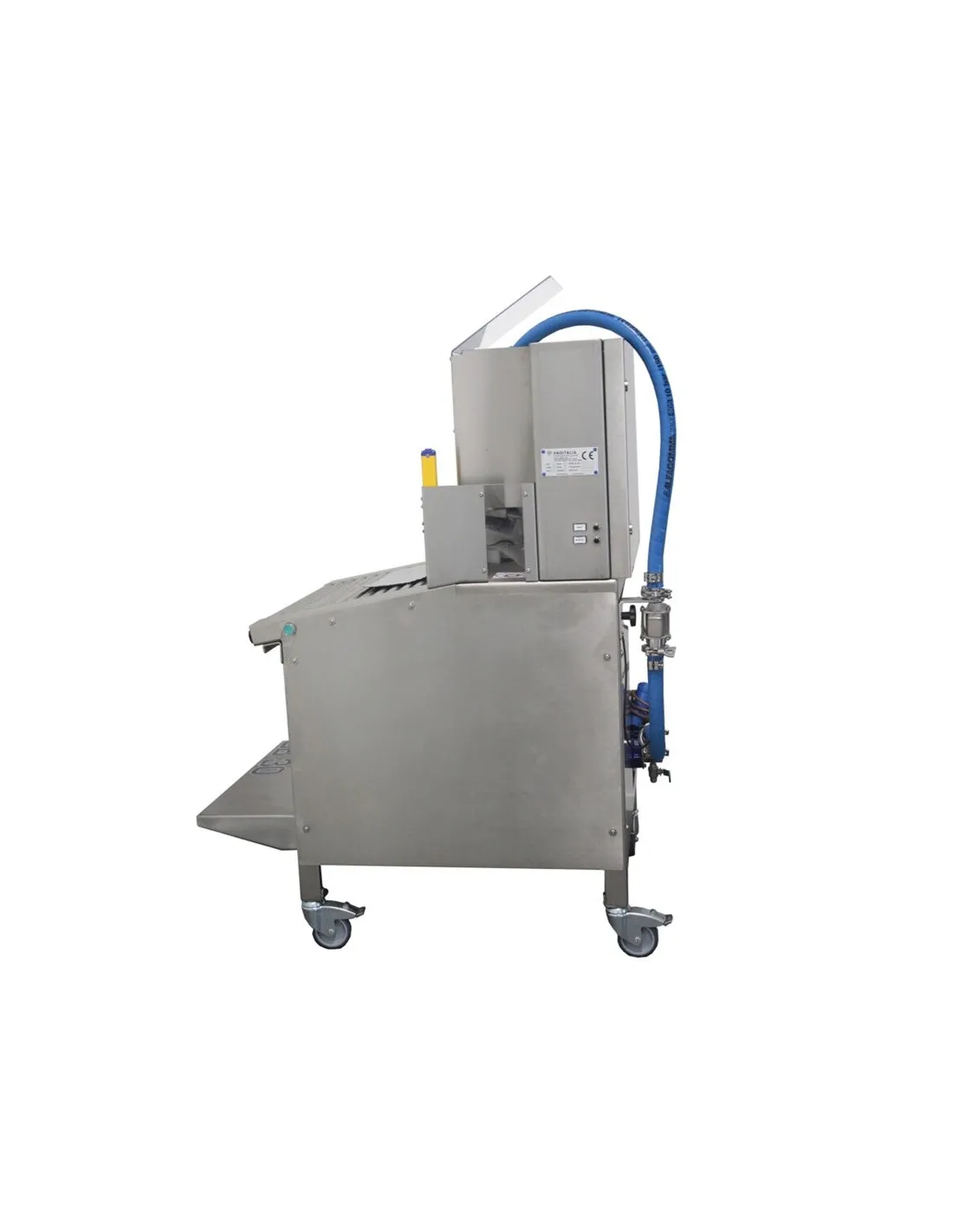

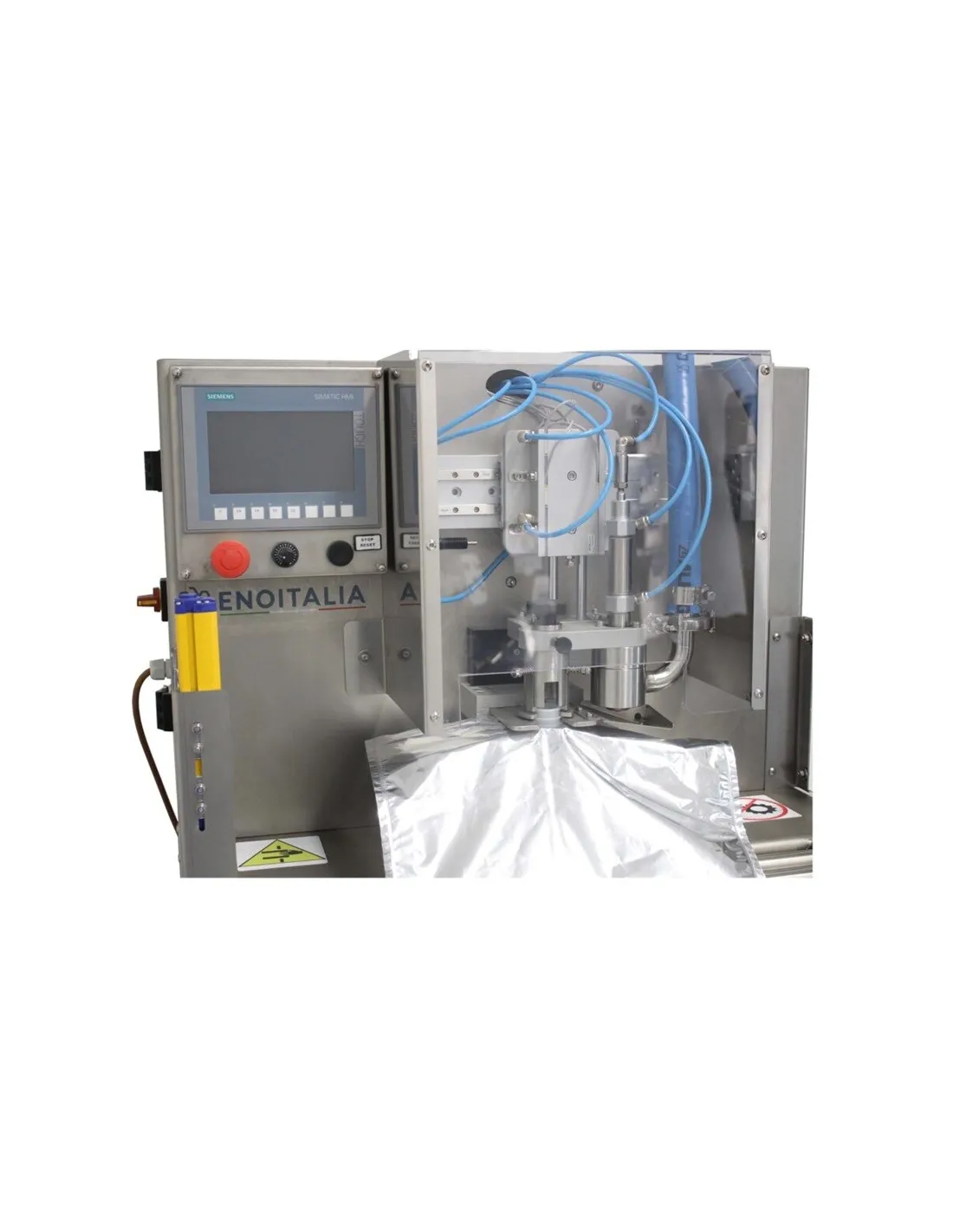

Siemens-SPS und elektronische Füllmengensteuerung

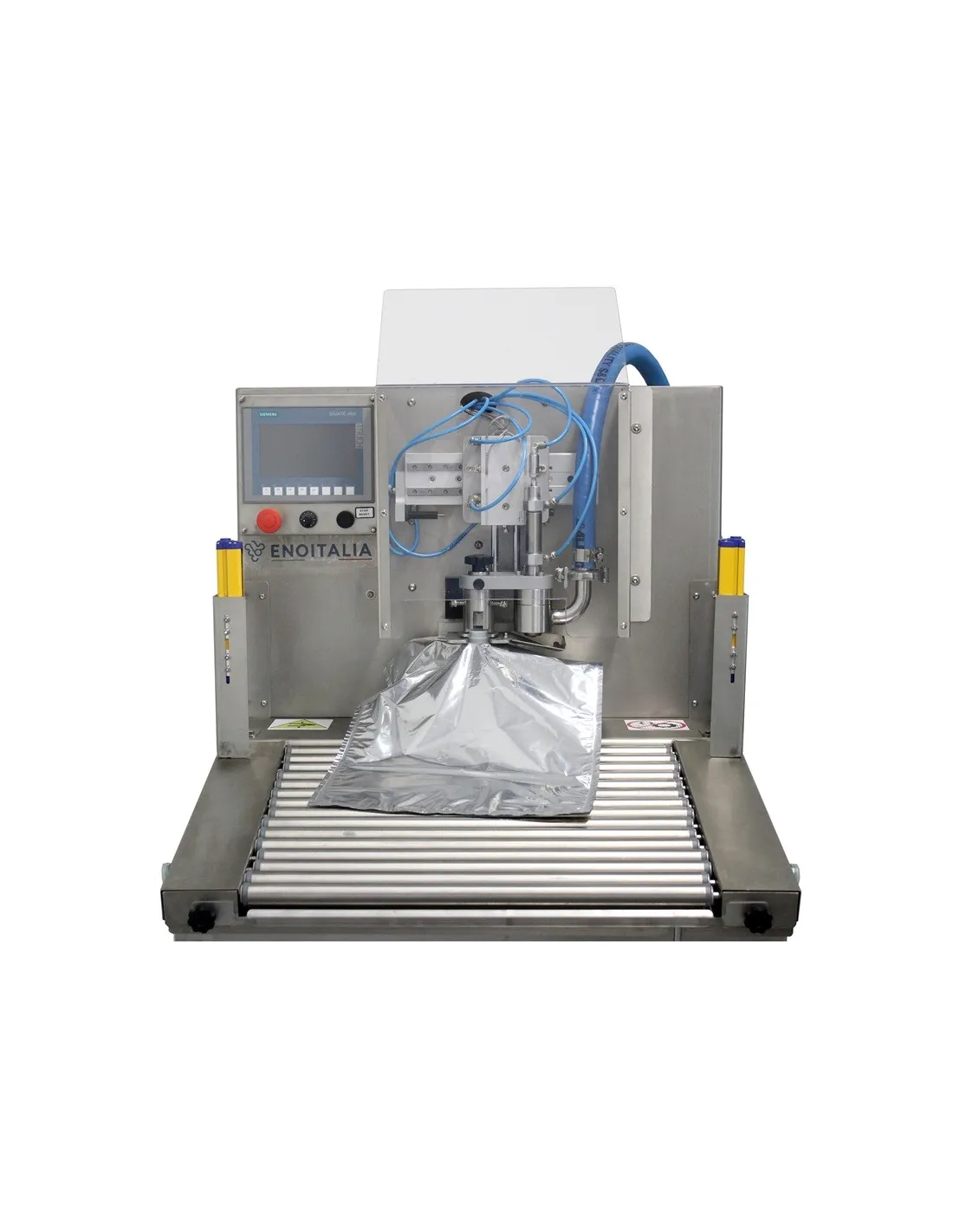

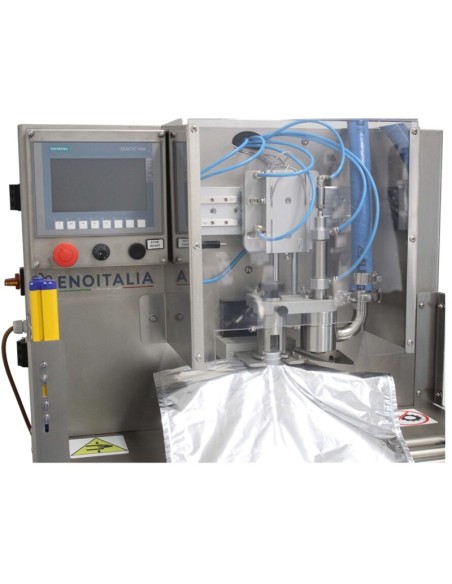

Die Abfüllmaschine ist mit einer Siemens-SPS und einem 7-Zoll-Touchscreen ausgestattet. Über die Steuerung kann der Bediener die gewünschte Füllmenge einstellen und die Kalibrierung anpassen.

Der elektromagnetische Durchflussmesser von Bürkert misst die abgegebene Flüssigkeitsmenge. Zusammen mit der Pumpensteuerung ermöglicht er das Befüllen nach dem vorgegebenen Volumen.

Das gewünschte Füllvolumen kann ab 1 Liter programmiert werden. Die Wahl der passenden Anlagenkonfiguration hängt unter anderem vom Produkt, seiner Viskosität und dem verwendeten Verpackungsformat ab.

Integrierte Pumpe mit 4.500 l/h

Zur Standardausstattung gehört eine selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad und Bypass.

Die angegebene Förderleistung beträgt 4.500 Liter pro Stunde. Eine separate Förderpumpe muss für die Grundausführung daher nicht zusätzlich ausgewählt werden.

Die Pumpenförderleistung ist nicht mit der tatsächlichen Abfüllleistung der Maschine gleichzusetzen. Für die Produktionsplanung sind die Stückzahlen pro Stunde und Beutelformat maßgeblich.

Für größere Durchflussmengen ist optional eine Pumpe mit einer Nennförderleistung von 9.300 l/h erhältlich. Die tatsächlich erreichbare Stundenproduktion hängt von der gewählten Konfiguration und den Einsatzbedingungen ab.

Produktionsleistung nach Bag-in-Box-Format

Die Standardausführung mit 4.500-l/h-Pumpe ist für folgende Stundenleistungen angegeben:

Die Werte beziehen sich auf die angegebene Standardkonfiguration und dienen der Produktionsplanung. Die tatsächlich erreichbare Leistung hängt vom Produkt, der Verpackung, den gewählten Einstellungen und den Arbeitsbedingungen ab.

Technische Daten und Standardausstattung

Bag-in-Box und Pouch: Geeignete Verpackungen

Die Maschine ist für das automatische Befüllen einzelner Bag-in-Box-Beutel konzipiert. Die programmierbare Füllmenge beginnt bei 1 Liter.

Auch hohe Pouch-Ausführungen können bei entsprechender Kompatibilität mit dem Füllsystem verarbeitet werden.

Vor der Bestellung müssen insbesondere die Abmessungen des Beutels und die Ausführung des Verschlusses berücksichtigt werden. Für besondere Verschlusstypen steht optional eine pneumatische Verschlusszange zur Verfügung.

Welche Produkte können abgefüllt werden?

Die passende Konfiguration hängt vom abzufüllenden Produkt, dessen Fließeigenschaften und möglichen Feststoffanteilen ab.

Wein

Die Maschine ist für die Bag-in-Box-Abfüllung von Wein vorgesehen. Die Kombination aus Mengensteuerung, Vakuumsystem und Stickstoffeinleitung ermöglicht einen entsprechend gesteuerten Abfüllprozess.

Die erforderliche Stickstoffversorgung muss auf die gewählte Anwendung abgestimmt werden. Ein Druckminderer für lebensmittelgeeigneten Stickstoff ist optional erhältlich.

Olivenöl

Für die Verarbeitung von Olivenöl steht ein spezielles Abfüll-Kit zur Verfügung. Dieses umfasst einen Turbinendurchflusssensor aus Edelstahl.

Die Konfiguration muss auf die Fließeigenschaften des Öls und die vorgesehenen Arbeitsbedingungen abgestimmt werden.

Fruchtsäfte

Für Fruchtsäfte ist optional ein spezielles Kit mit elektromagnetischem Durchflusssensor mit vollem Durchgang erhältlich.

Diese Ausführung ist für geeignete Flüssigkeiten mit höherer Viskosität und Schwebstoffen vorgesehen. Die tatsächliche Eignung richtet sich nach den Produkteigenschaften und der gewählten Pumpen- und Sensorkonfiguration.

Für die Einbindung in eine Pasteurisierungsanlage sind zusätzliche Komponenten zur Flüssigkeitszufuhr und Füllstandsregelung erhältlich.

Cremes und andere geeignete Lebensmittel

Die Abfüllmaschine kann mit entsprechender Ausstattung auch für geeignete Cremes und weitere flüssige oder fließfähige Lebensmittel konfiguriert werden.

Bei solchen Produkten müssen insbesondere Viskosität, Feststoffanteile, Pumpentyp und Reinigungsanforderungen vor der Auswahl abgestimmt werden.

Optionales Zubehör für individuelle Abfüllanforderungen

Die Grundausführung enthält bereits eine Förderpumpe, eine Siemens-SPS, einen elektromagnetischen Durchflussmesser sowie die Systeme zur Luftabsaugung und Stickstoffeinleitung.

Für spezielle Produkte, höhere Durchflussmengen oder die Integration in bestehende Produktionslinien stehen zusätzliche Komponenten zur Verfügung.

Fördertechnik und Produktanpassung

• Fruchtsaft-Kit: Mit elektromagnetischem Durchflusssensor mit vollem Durchgang für geeignete viskosere Flüssigkeiten und Produkte mit Schwebstoffen.
• Olivenöl-Kit: Mit Turbinendurchflusssensor aus Edelstahl.
• Elektronischer Frequenzumrichter: Einphasige Ausführung mit 1,5 kW.
• Alternative Förderpumpe: Nennförderleistung 9.300 l/h.
• Drehkolbenpumpe: Förderleistung 2.000 l/h, ausschließlich in Kombination mit dem Fruchtsaft-Kit und dem Frequenzumrichter.

Filtration und Reinigung

• Filtergehäuse aus PVC: 10-Zoll-Ausführung.
• Filtergehäuse aus Edelstahl: 30-Zoll-Ausführung.
• Dreistufiges Luftfiltersystem: Als zusätzliche Ausstattung erhältlich.
• Ultraclean-System: Optionales System zur Sanitisierung zu Beginn und am Ende des Arbeitszyklus.

Die benötigten Filterkartuschen und die vollständige Konfiguration des Filtersystems sind entsprechend der ausgewählten Ausführung festzulegen.

Druckluft, Stickstoff und besondere Verschlüsse

• Professioneller geräuscharmer, ölfreier Kompressor mit 24-Liter-Behälter auf Fahrgestell.
• Druckminderer für lebensmittelgeeigneten Stickstoff.
• Pneumatische Verschlusszange für besondere Verschlusstypen.

Für den Betrieb der Abfüllmaschine ist eine Druckluftversorgung mit mindestens 6 bar erforderlich. Ein Kompressor ist nicht Bestandteil der Standardausstattung.

Anbindung an Pasteurisierungsanlagen

• Auffangbehälter mit elektronischem Schwimmer und Anschlusskasten für die Verbindung mit einer Pasteurisierungsanlage.
• Pneumatisches 3-Wege-Magnetventil, ausschließlich in Kombination mit dem optionalen Auffangbehälter, Schwimmer und Anschlusskasten.

Die Einbindung muss auf den Aufbau der vorhandenen Pasteurisierungsanlage sowie auf Produkt und Prozesstemperatur abgestimmt werden.

Weitere Ausstattungsoptionen

• Vorbereitung für Industrie-4.0-Anwendungen.
• Transport- und Anschlusslösungen entsprechend der ausgewählten Anlagenkonfiguration.

Die Industrie-4.0-Vorbereitung ist eine optionale Ausstattung und nicht mit einer bereits vollständig integrierten oder zertifizierten digitalen Produktionslinie gleichzusetzen.

Reinigung und Sanitisierung

Der Bag-in-Box-Abfüller besitzt einen Edelstahlanschluss zur Einbindung in einen CIP-Reinigungskreislauf.

Für zusätzliche Anforderungen steht das optionale Ultraclean-System zur Sanitisierung am Anfang und Ende des Arbeitszyklus zur Verfügung.

Die Auswahl geeigneter Reinigungsmittel und Sanitisierungsverfahren muss entsprechend dem verarbeiteten Produkt und den Herstellerangaben erfolgen.

Automatischer oder halbautomatischer Bag-in-Box-Abfüller?

Bei einem halbautomatischen Bag-in-Box-Abfüller werden die Füllmenge und der eigentliche Füllvorgang elektronisch gesteuert. Das Entfernen und Wiedereinsetzen des Beutelverschlusses erfolgt je nach Modell manuell.

Bei dieser automatischen Ausführung übernimmt die Maschine dagegen auch die Verschlusshandhabung sowie die vorgesehenen Schritte zur Luftabsaugung und Inertgaszufuhr.

Der Bediener muss weiterhin den leeren Beutel positionieren und den Prozess überwachen. Die Wahl zwischen den Modellen hängt daher nicht allein von der Pumpenleistung ab, sondern insbesondere vom gewünschten Automatisierungsgrad und den zu verarbeitenden Stückzahlen.

Häufig gestellte Fragen zum automatischen Bag-in-Box-Abfüller

Öffnet und verschließt die Maschine die Beutel automatisch?

Ja. Das automatische Öffnen und Wiedereinsetzen des Beutelverschlusses gehört zu den zentralen Funktionen dieser Ausführung. Der Bediener muss den Beutel weiterhin in der Maschine positionieren.

Welche Füllmengen lassen sich programmieren?

Die Füllmenge kann ab 1 Liter über den 7-Zoll-Touchscreen der Siemens-SPS eingestellt werden. Das Bedienfeld ermöglicht außerdem die Kalibrierung des Messsystems.

Ist eine Pumpe im Lieferumfang enthalten?

Ja. Die Standardausführung verfügt über eine selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad und einer angegebenen Förderleistung von 4.500 l/h.

Wie viele Bag-in-Box-Beutel können pro Stunde befüllt werden?

Die angegebenen Richtwerte betragen etwa 380 Beutel mit 3 Litern, 240 Beutel mit 5 Litern, 210 Beutel mit 10 Litern und 140 Beutel mit 20 Litern pro Stunde. Die tatsächliche Leistung hängt von den Einsatzbedingungen ab.

Verfügt die Maschine über ein Vakuumsystem?

Ja. Zur Ausstattung gehört ein System zur Luftabsaugung aus dem Beutel. Außerdem ist eine Vorrichtung zur Stickstoffeinleitung vorhanden.

Benötigt die Maschine einen externen Kompressor?

Ja. Für den Betrieb ist eine Druckluftversorgung mit mindestens 6 bar erforderlich. Ein Kompressor ist nicht im Standardlieferumfang enthalten, kann jedoch optional bestellt werden.

Kann die Maschine Olivenöl abfüllen?

Ja, mit der entsprechenden produktspezifischen Konfiguration. Hierfür steht ein optionales Öl-Kit mit Turbinendurchflusssensor aus Edelstahl zur Verfügung.

Kann der Abfüller für Fruchtsäfte verwendet werden?

Ja. Für Fruchtsäfte ist ein spezielles Kit erhältlich, das einen Durchflusssensor mit vollem Durchgang für geeignete viskosere Flüssigkeiten und Produkte mit Schwebstoffen umfasst.

Ist eine Verbindung mit einer Pasteurisierungsanlage möglich?

Ja. Hierfür stehen optional ein Auffangbehälter, eine elektronische Schwimmersteuerung, ein Anschlusskasten und ein dazu passendes pneumatisches 3-Wege-Magnetventil zur Verfügung.

Kann die Maschine auch Pouch-Verpackungen befüllen?

Die Maschine ist für Bag-in-Box-Beutel und geeignete hohe Pouch-Ausführungen vorgesehen. Die tatsächliche Kompatibilität muss anhand des Verpackungsformats und des Verschlusses geprüft werden.

Ist die Maschine bereits für Industrie 4.0 ausgestattet?

Eine Vorbereitung für Industrie-4.0-Anwendungen ist optional erhältlich. Die konkrete Ausstattung und Integration müssen entsprechend den Anforderungen des Betriebs festgelegt werden.
