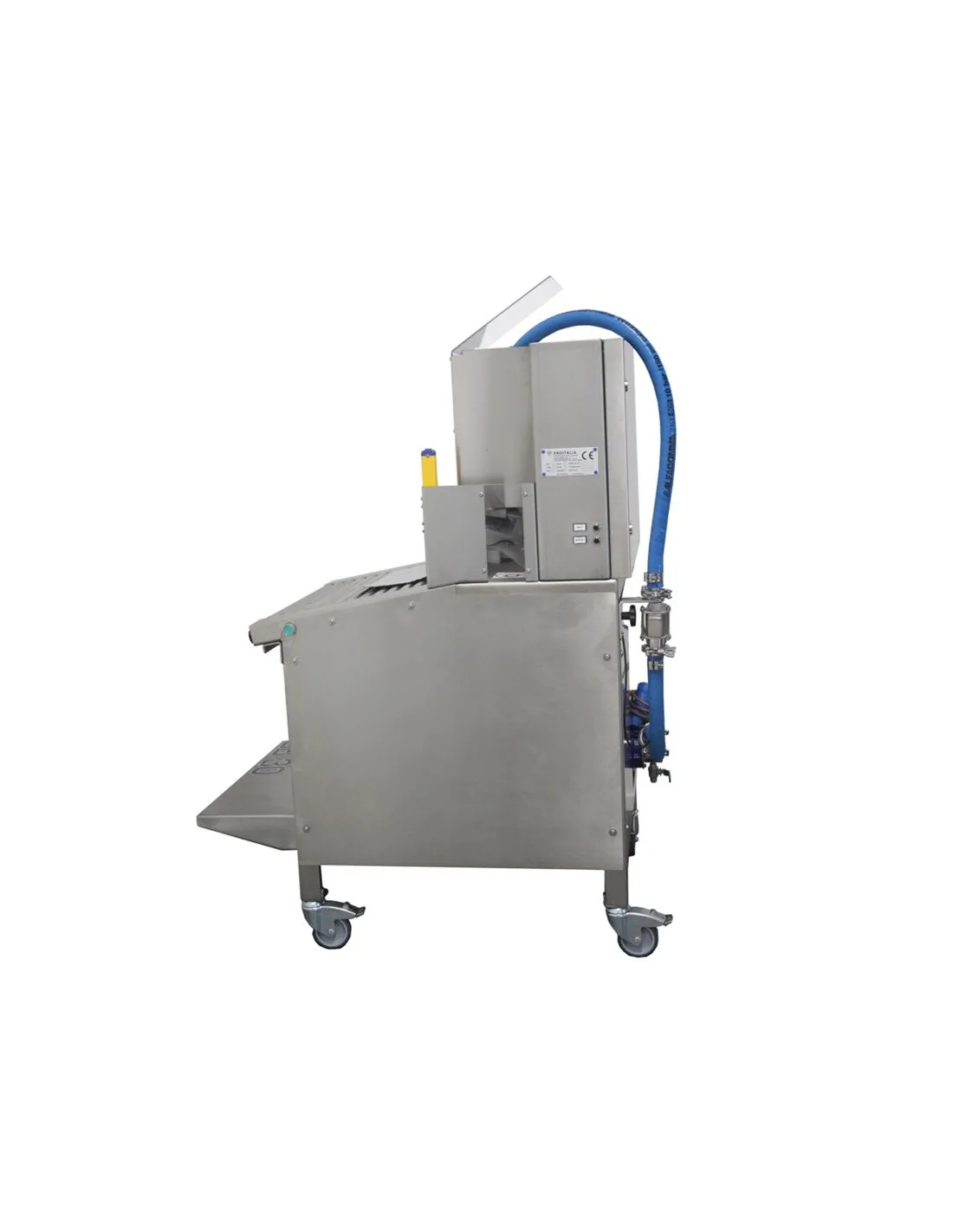

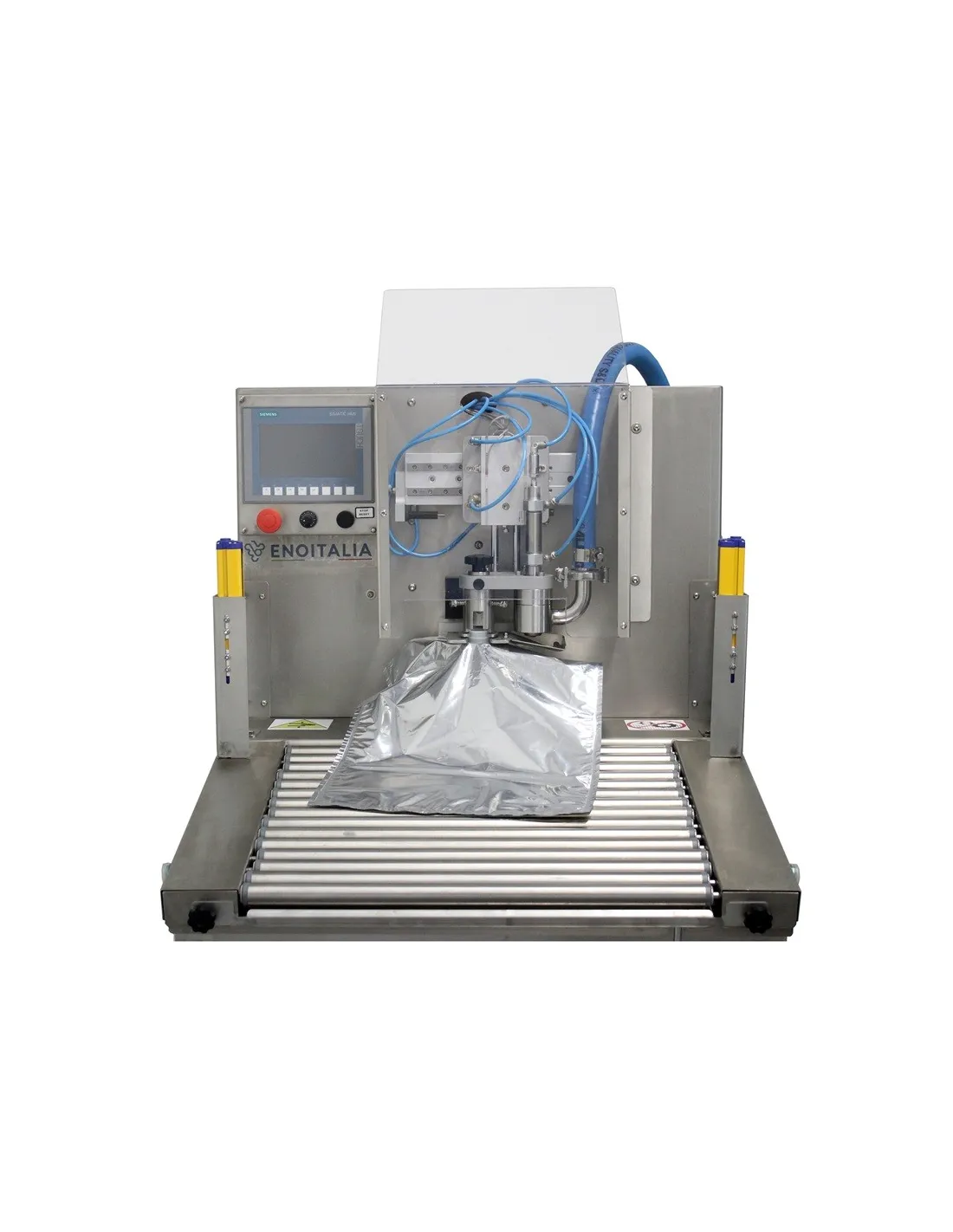

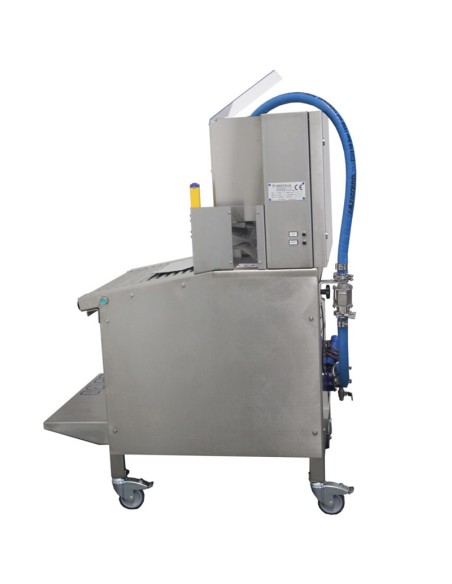

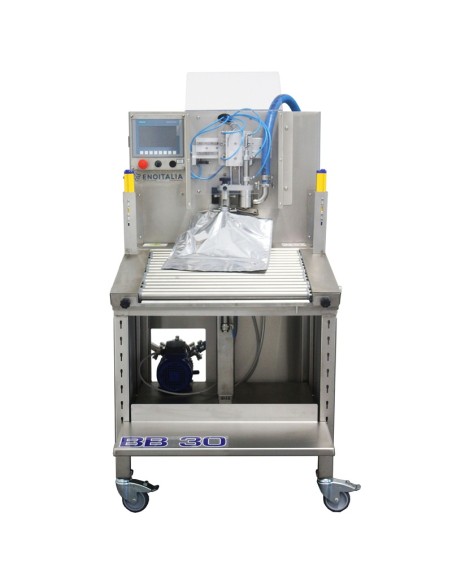

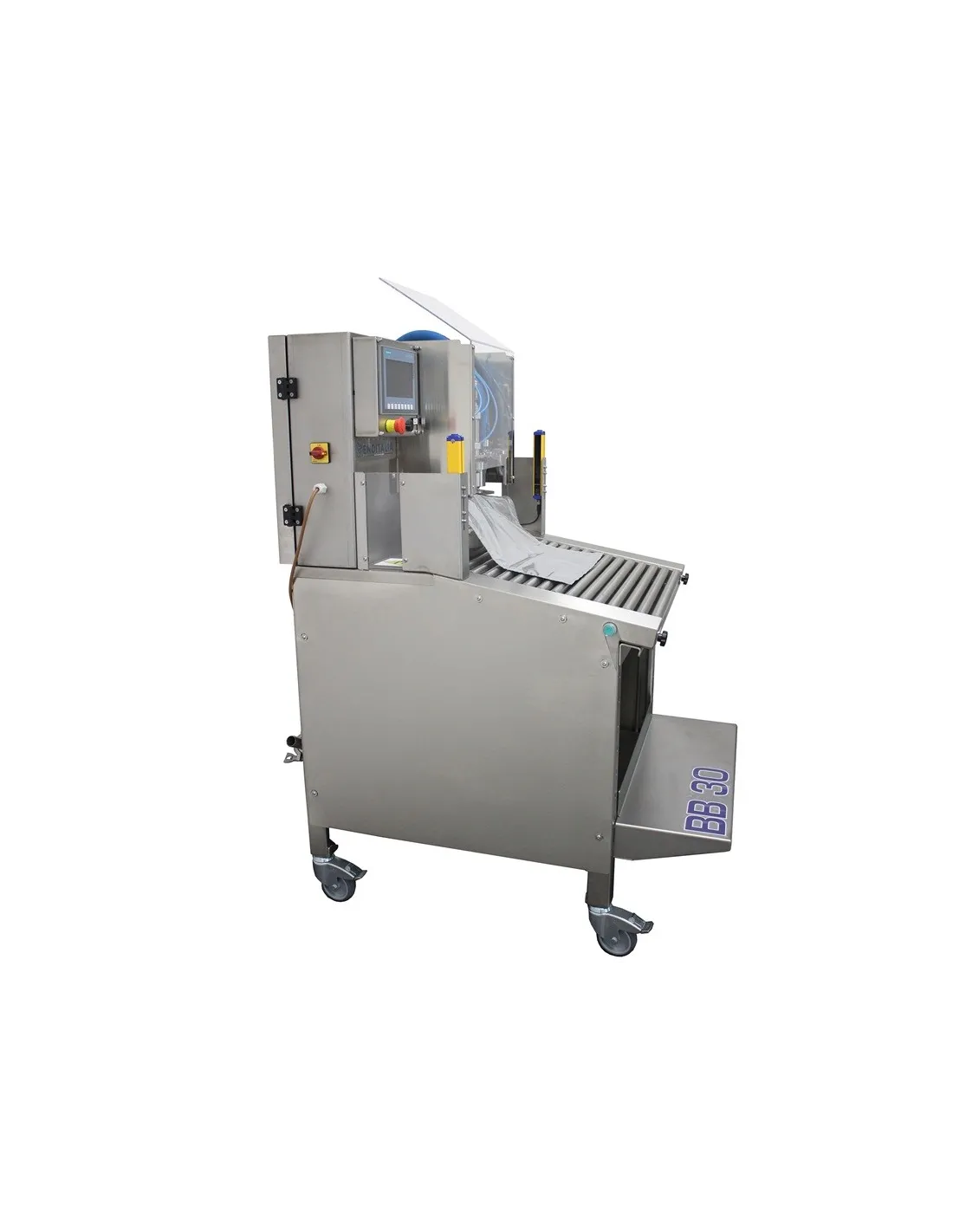

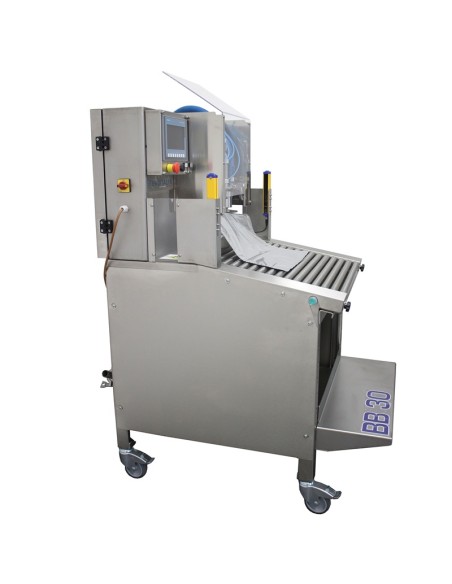

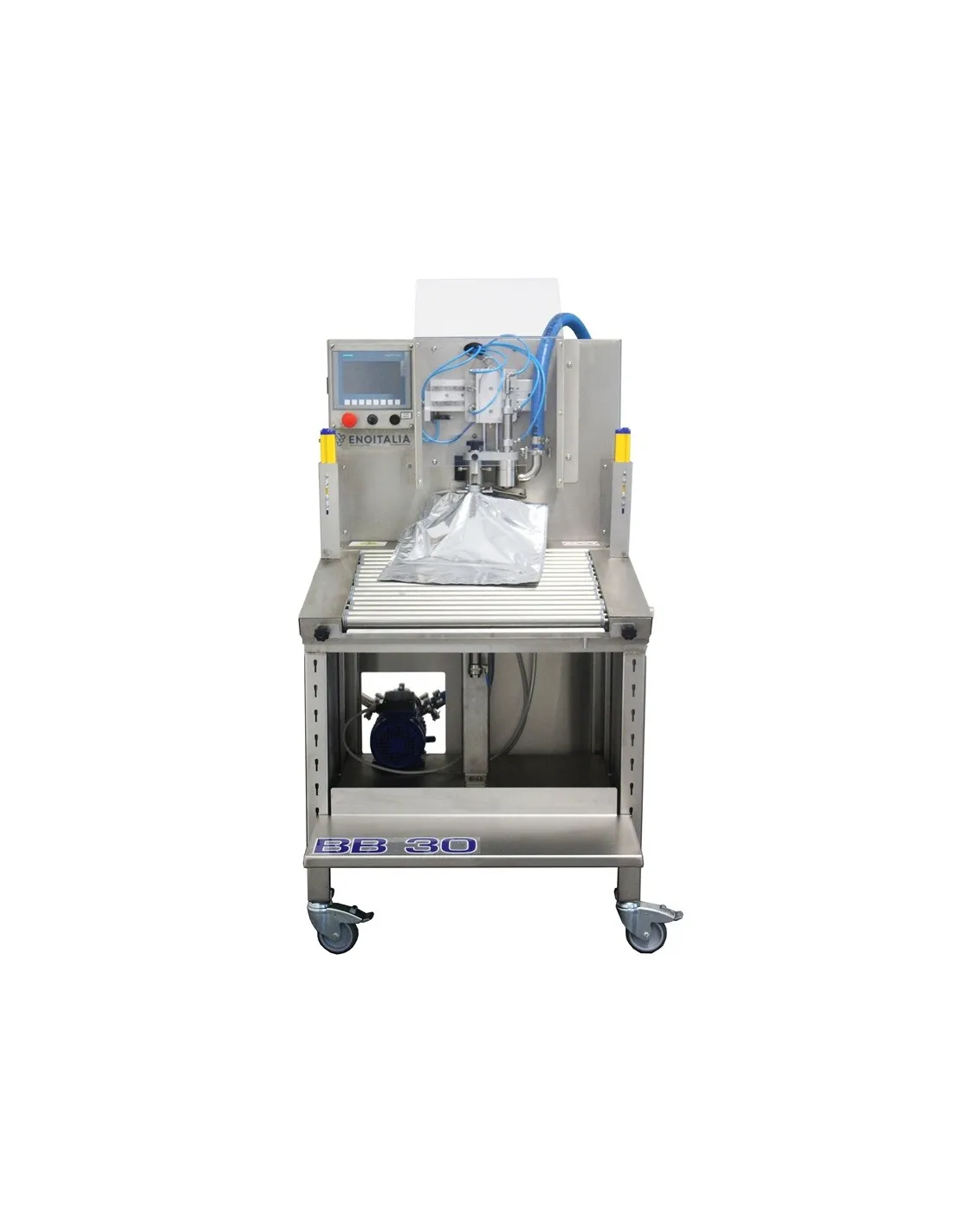

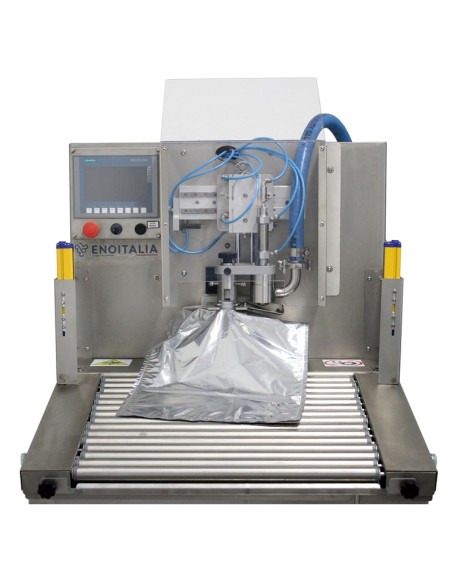

Llenadora automática Bag in Box con PLC Siemens y bomba de 4.500 L/h

La llenadora automática Bag in Box con PLC Siemens es una máquina profesional diseñada para bodegas, almazaras y empresas alimentarias que necesitan envasar líquidos en bolsas Bag in Box y envases Pouch compatibles.

Incorpora una bomba volumétrica autoaspirante de 4.500 L/h, un caudalímetro electromagnético BURKERT y un PLC Siemens con pantalla táctil de 7 pulgadas. El sistema permite programar el volumen de llenado, ajustar la calibración y gestionar automáticamente las principales operaciones del ciclo.

La máquina realiza las fases de apertura, vacío, saturación con gas inerte, llenado y cierre. El operario se encarga de colocar la bolsa y supervisar el proceso desde el panel de control.

Está concebida para el envasado de vino y otros líquidos alimentarios compatibles. Mediante accesorios específicos puede configurarse para aceite de oliva, zumos de fruta y productos de distintas características.

Ventajas de la llenadora automática Bag in Box

• Ciclo de llenado automático: gestiona las principales operaciones de apertura, vacío, saturación con gas inerte, llenado y cierre.
• PLC Siemens: pantalla táctil de 7 pulgadas para programar cantidades y ajustar la calibración.
• Bomba integrada: bomba volumétrica autoaspirante con impulsor de goma y caudal nominal de 4.500 L/h.
• Dosificación electrónica: medición mediante caudalímetro electromagnético BURKERT.
• Gestión del aire: sistemas de extracción del aire de las bolsas e inyección de nitrógeno.
• Diferentes formatos: llenado de bolsas Bag in Box y Pouch de formato alto a partir de 1 litro.

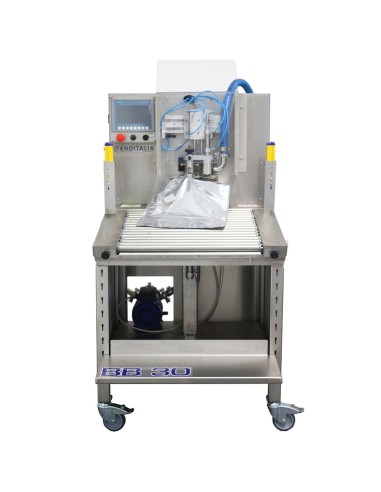

• Estructura móvil: acero inoxidable con cuatro ruedas bloqueables y dos patas regulables de estacionamiento.
• Limpieza del circuito: conexión de acero inoxidable para el sistema CIP.

¿Cómo funciona el ciclo automático de llenado?

El operario coloca la bolsa en la posición de llenado y configura los parámetros necesarios mediante el PLC.

Una vez iniciado el ciclo, la máquina gestiona automáticamente las siguientes fases:

1. Apertura: activación del sistema de apertura y preparación del envase.
2. Vacío: extracción del aire del interior de la bolsa.
3. Gas inerte: saturación mediante inyección de nitrógeno.
4. Llenado: dosificación del volumen programado mediante la bomba y el sistema de medición.
5. Cierre: finalización automática del ciclo y cierre del sistema.

El operario debe colocar cada bolsa y controlar el desarrollo de las operaciones. La automatización corresponde al ciclo de llenado, no a una línea completa de alimentación y encajado de envases.

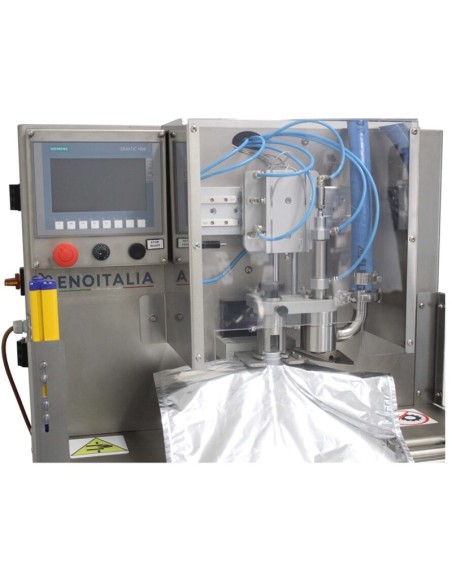

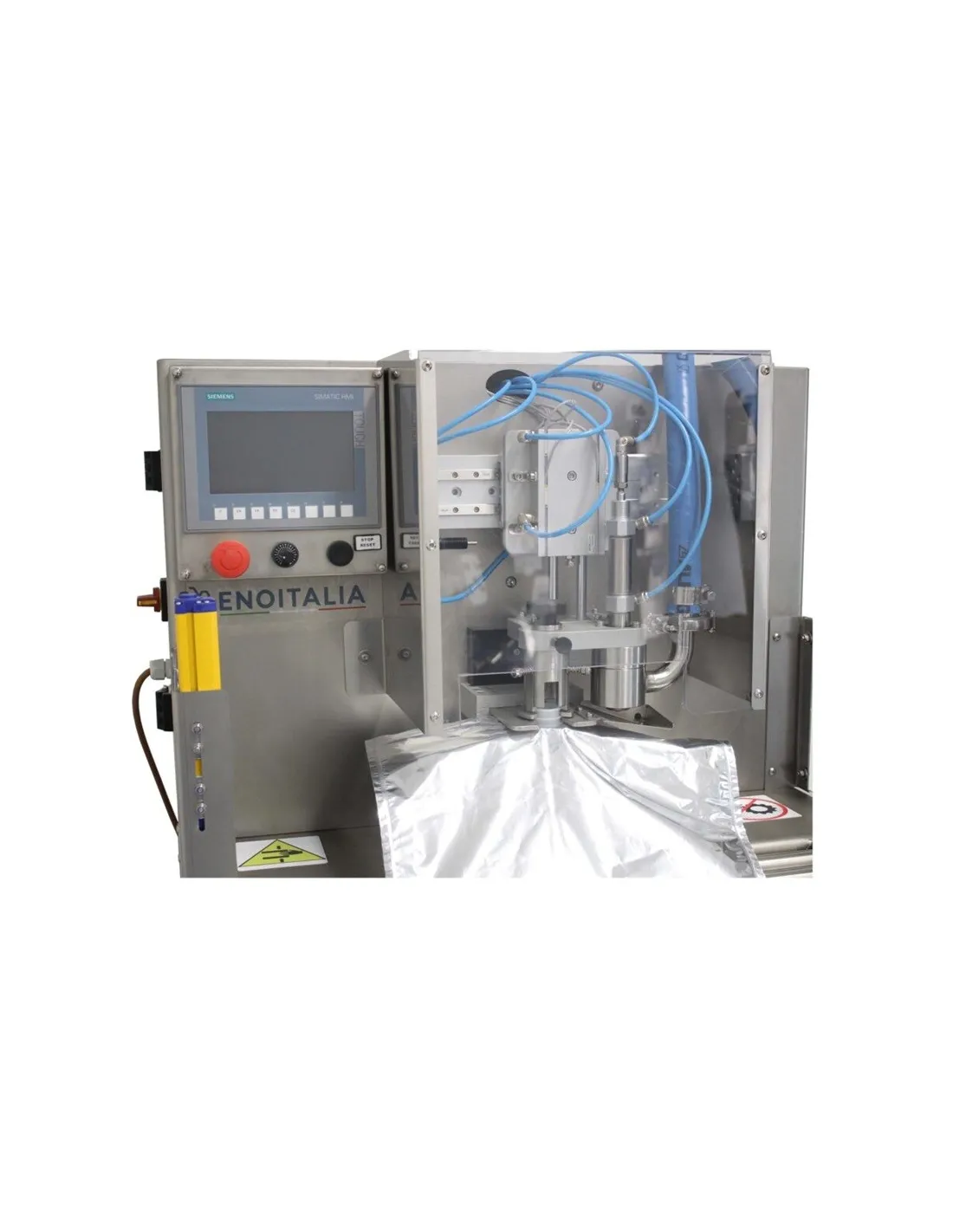

PLC Siemens con pantalla táctil de 7 pulgadas

El panel electrónico de acero inoxidable incorpora un PLC Siemens que permite establecer las cantidades de llenado y ajustar la calibración de la máquina.

El sistema de control facilita la adaptación de los parámetros a las características del producto y a la configuración utilizada.

Bomba volumétrica de 4.500 L/h

La máquina incorpora una electrobomba volumétrica autoaspirante con impulsor de goma y bypass, con un caudal nominal de 4.500 litros por hora.

El caudal de la bomba no equivale a la producción horaria de bolsas. La cantidad de envases llenados depende del formato y de las condiciones de funcionamiento.

Producción horaria según el formato Bag in Box

La siguiente tabla recoge las capacidades productivas indicativas de la máquina con su configuración estándar.

Las producciones indicadas son orientativas y pueden variar según el producto, el formato y las condiciones de trabajo.

Mayor capacidad con la bomba opcional de 9.300 L/h

Para aumentar la capacidad de producción está disponible una bomba opcional de 9.300 L/h.

Con esta configuración, las producciones horarias indicadas son:

Estos valores corresponden a la configuración equipada con la bomba de 9.300 L/h y no a la dotación estándar.

Características técnicas

• Tipo de máquina: llenadora automática Bag in Box.
• Panel de control: acero inoxidable con PLC Siemens y pantalla táctil de 7 pulgadas.
• Caudalímetro: sensor electromagnético BURKERT de acero inoxidable.
• Gestión del aire: extracción de aire e inyección de nitrógeno.
• Apertura y cierre: sistema automático.
• Bomba: volumétrica autoaspirante con impulsor de goma y bypass de 900 μm.
• Caudal nominal: 4.500 L/h.
• Sistema de llenado: por depresión.
• Envases: bolsas Bag in Box y Pouch de formato alto, a partir de 1 litro.
• Estructura: acero inoxidable.
• Movilidad: cuatro ruedas con bloqueo y dos patas regulables de estacionamiento.
• Limpieza: racor de acero inoxidable para sistema CIP.
• Alimentación neumática: presión mínima de 6 bar.
• Compresor: no incluido.
• Conexión: TRICLOVER de 1,5 pulgadas.
• Tuberías: goma de uso alimentario.
• Alimentación eléctrica: monofásica de 220 V.
• Potencia: 1,5 kW.
• Dimensiones: 100 × 90 × 155 cm.
• Peso: 160 kg.

Formatos y productos compatibles

Bolsas Bag in Box y Pouch

La máquina está diseñada para llenar bolsas Bag in Box y envases Pouch de formato alto a partir de 1 litro.

El formato seleccionado debe ser compatible con el cabezal y el sistema de llenado de la máquina.

Envasado de vino

La llenadora permite automatizar las principales fases del envasado de vino en Bag in Box, incluyendo la extracción de aire, la saturación con gas inerte y el llenado programado.

Envasado de aceite de oliva

Para el aceite de oliva está disponible un kit opcional compuesto por un sensor de turbina de acero inoxidable.

Esta configuración debe seleccionarse específicamente para el producto que se desea envasar.

Envasado de zumos y productos con sólidos en suspensión

El kit opcional para zumos de fruta incorpora un sensor de caudal electromagnético de paso total, destinado a líquidos densos y productos con sólidos en suspensión.

La elección de la configuración debe tener en cuenta la viscosidad, la presencia de partículas y las condiciones de trabajo.

Envasado de cremas y otros líquidos alimentarios

La máquina contempla aplicaciones para cremas y otros líquidos alimentarios compatibles. La configuración debe evaluarse según las características del producto, especialmente su viscosidad y las necesidades de bombeo y dosificación.

Accesorios opcionales

La llenadora puede equiparse con accesorios específicos para adaptar el equipo al producto, a la capacidad de producción y a la instalación de envasado.

Filtración

• Filtro housing de PVC de 10 pulgadas: con cartucho de polipropileno de 0,6 micras incluido.
• Filtro housing de acero inoxidable de 30 pulgadas: con cartucho de polipropileno de 0,6 micras incluido.
• Kit de filtración de tres capas: accesorio adicional para el sistema de filtración.

Kits para diferentes productos

• Kit para zumos de fruta: con sensor electromagnético de paso total para líquidos densos y con sólidos en suspensión.
• Kit para aceite de oliva: con sensor de turbina de acero inoxidable.
• Bomba de lóbulos de 2.000 L/h: disponible únicamente en combinación con el kit para zumos y el variador de velocidad.

Control y alimentación

• Variador electrónico de velocidad: 1,5 kW monofásico.
• Compresor profesional silencioso sin aceite: depósito de 24 litros, montado sobre carro.
• Control automático de temperatura: disponible entre las configuraciones opcionales.
• Preparación Industria 4.0: opción para adaptar la máquina a esta configuración.

Conexión a instalaciones de pasteurización

Está disponible un conjunto opcional compuesto por bandeja de recogida, flotador electrónico y caja de conexiones para conectar la llenadora a una instalación de pasteurización.

También puede incorporarse una electroválvula neumática de tres vías, que debe combinarse con el conjunto anterior.

Otros accesorios

• Pinza neumática para tapones especiales: adaptación para sistemas de cierre específicos.
• Sistema Ultraclean: accesorio para la higienización al inicio y al final del ciclo.
• Depósito de acumulación: disponible como configuración complementaria.

Instalación y requisitos de funcionamiento

Antes de instalar la llenadora es necesario comprobar la disponibilidad de una alimentación eléctrica monofásica de 220 V y una conexión de aire comprimido con una presión mínima de 6 bar.

El compresor no está incluido en la dotación estándar. Puede adquirirse como accesorio opcional.

La máquina dispone de cuatro ruedas bloqueables para facilitar su desplazamiento y dos patas regulables para su estacionamiento.

Debido a sus dimensiones de 100 × 90 × 155 cm y su peso de 160 kg, es importante prever el espacio necesario para su colocación y funcionamiento.

Limpieza mediante sistema CIP

La llenadora incorpora un racor de acero inoxidable para la conexión al sistema de limpieza CIP (Cleaning in Place).

También está disponible el sistema opcional Ultraclean, destinado a las operaciones de higienización al inicio y al final del ciclo.

Los procedimientos de limpieza deben seleccionarse de acuerdo con las características de los productos envasados y las instrucciones de funcionamiento de la máquina.

Preguntas frecuentes sobre la llenadora automática Bag in Box

¿Qué operaciones realiza automáticamente?

La máquina gestiona las fases de apertura, vacío, saturación con gas inerte, llenado y cierre. El operario debe colocar la bolsa y supervisar el ciclo desde el panel de control.

¿La bomba está incluida?

Sí. Incluye una bomba volumétrica autoaspirante con impulsor de goma y caudal nominal de 4.500 L/h.

¿Qué producción horaria alcanza?

La configuración estándar ofrece producciones indicativas de 380 bolsas de 3 litros, 240 de 5 litros, 210 de 10 litros y 140 de 20 litros por hora.

¿Se puede aumentar la producción?

Sí. Existe una bomba opcional de 9.300 L/h que permite alcanzar las producciones indicadas para esta configuración, de hasta 450 bolsas de 3 litros por hora.

¿El compresor viene incluido?

No. La máquina requiere una alimentación de aire comprimido con una presión mínima de 6 bar. El compresor puede adquirirse como accesorio opcional.

¿Se puede utilizar para aceite de oliva?

Sí. Está disponible un kit opcional específico con sensor de turbina de acero inoxidable.

¿Puede llenar zumos con sólidos en suspensión?

Existe un kit opcional para zumos con sensor electromagnético de paso total, destinado a líquidos densos y productos con sólidos en suspensión. La compatibilidad debe comprobarse según las características del producto.

¿Se puede conectar a un pastorizador?

Sí. Está disponible un conjunto opcional con bandeja de recogida, flotador electrónico y caja de conexiones. La electroválvula neumática de tres vías requiere este conjunto.

¿Dispone de conexión para limpieza CIP?

Sí. La máquina incorpora un racor de acero inoxidable para el sistema CIP. También puede equiparse con el sistema opcional Ultraclean.
