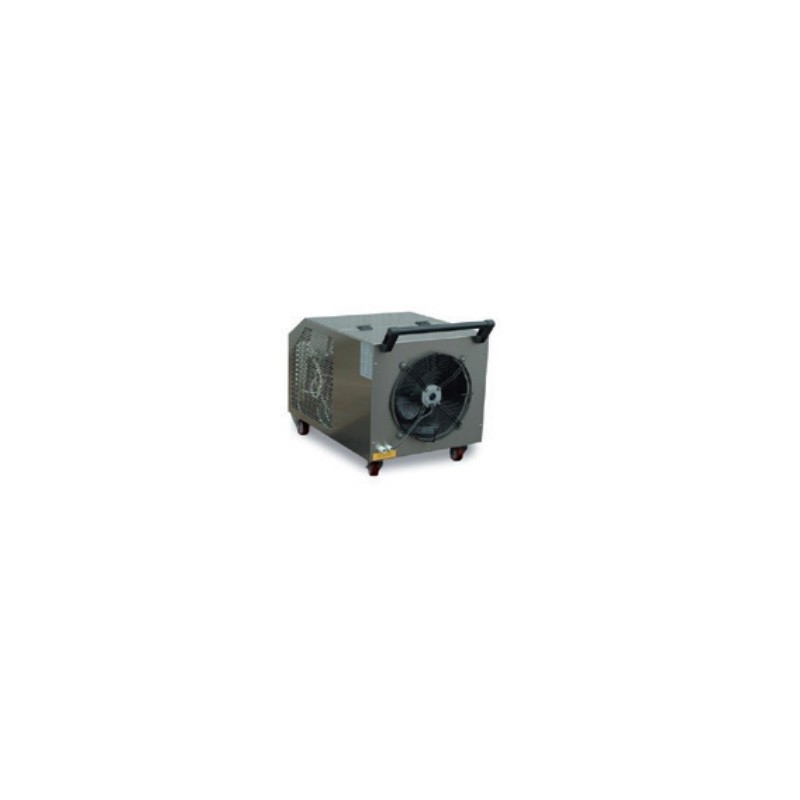

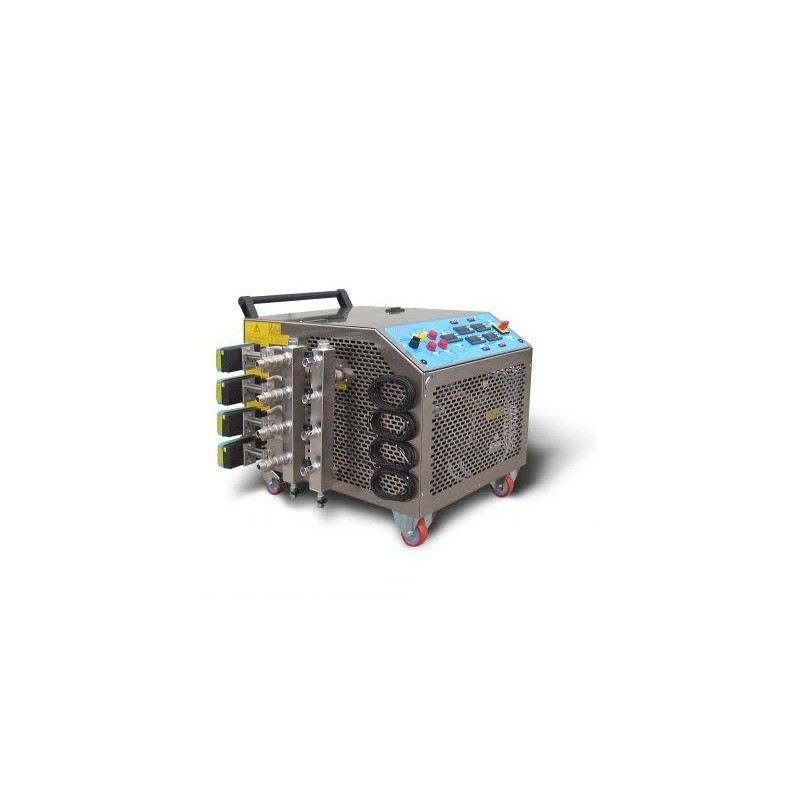

Sistema di refrigerazione di acqua glicolata per fermentatori in acciaio inox

Il sistema di refrigerazione del refrigeratore di acqua glicolata è pratico, compatto e pronto all'uso. Infatti, viene fornito già pronto per il collegamento fino ad un massimo di due utenze.

Il refrigeratore funziona con acqua glicolata composta dal 55% di acqua e il 45% di glicole. Questo ha la funzione di mantenere costante la temperatura dei mosti. Può essere utilizzato per refrigerare vino, birra e altri liquidi purché collegato a serbatoi predisposi per il raffreddamento.

Il sistema è dotato di pompa di circolazione, serbatoio di accumulo e accessori idraulici. Inoltre, grazie alla sonda e al termostato, il sistema consente il controllo automatico della temperatura.

Di serie il refrigeratore svolge esclusivamente la funzione freddo. Opzionalmente è possibile dotare la macchina anche di riscaldamento per avere un sistema completo in grado di produrre sia acqua fredda che calda.

Versioni disponibili:

• 2 serbatoi;
• 4 serbatoi per 9800 litri;
• 4 serbatoi per 13800 litri;
• 4 serbatoi per 23000 litri;
• 6 serbatoi per 23000 litri;
• 8 serbatoi per 30000 litri.

Optional: Versione Freddo/Caldo

• Potenza termica in riscaldamento di 2 kW: adatto al refrigeratore con 2 serbatoi, 4 serbatoi fino a 9800; (*)
• Potenza termica in riscaldamento di 3 kW: adatto al refrigeratore con 4 serbatoi fino a 13800; (**)
• Potenza termica in riscaldamento di 4 kW: adatto al refrigeratore con 6 serbatoi fino a 23000, 8 serbatoi fino a 30000. (***)

Caratteristiche tecniche comuni a tutte le versioni:

• Acciaio inox;
• Gas refrigerante R-404A (ozone friendly);


Refrigeratore di acqua glicolata per 2 serbatoi

• Quadro elettrico per il controllo di 2 utenze;
• Potenza frigorifera 3,5 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 1,5 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;

• Assorbimento elettrico 1,5 kW;
• Alimentazione 230 V - 1 pH - 50 Hz;
• Collettori in acciaio inox;

• Elettrovalvole con distanziale anticondensa diametro 1/2 24 V;
• Kit Acqua n. 2 collettori 2 vie ½" GAS ottone nichelato con n. 2 valvole manuali ½” F (senza isolamento e senza by-pass);
• Bypass tra i collettori;
• Valvole manuali ½” F;
• Portata d'aria 1900 m3/h;
• Portata d'acqua glicolata 1200 lt/h;
• Prevalenza utile disponibile 7 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 9800 lt;
• Ingombri L 88 x P 57,8 x H 67 cm;
• Peso 90 kg.

Refrigeratore di acqua glicolata per 4 serbatoi fino a 9800

• Quadro elettrico per il controllo di 4 utenze;
• Possibilità di collegare fino a 4 serbatoi;
• Elettrovalvole con distanziale anticondensa diametro 1/2 24 V;

• Kit Acqua n. 2 collettori 4 vie ½" GAS inox AISI 304 con n. 2 valvole manuali ½” F (senza isolamento e senza by-pass);
• Bypass tra i collettori;
• Potenza frigorifera 3,5 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 1,5 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;
• Assorbimento elettrico 1,5 kW;
• Alimentazione 230 V - 1 pH - 50 Hz;
• Portata d'aria 1900 m3/h;

• Portata d'acqua glicolata 1200 lt/h;
• Prevalenza utile disponibile 7 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 9800 lt;
• Ingombri L 88 x P 57,8 x H 67 cm;
• Peso 90 kg.

Refrigeratore di acqua glicolata per 4 serbatoi fino a 13800

• Quadro elettrico per il controllo di 4 utenze;
• Possibilità di collegare fino a 4 serbatoi;
• Potenza frigorifera 5,1 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 2,4 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;

• Assorbimento elettrico 2,5 kW;
• Alimentazione 230 V - 1 pH - 50 Hz;
• Portata d'aria 3100 m3/h;

• Portata d'acqua glicolata 2600 lt/h;
• Prevalenza utile disponibile 15 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 13800 lt;
• Ingombri L 96 x P 79 x H 85;
• Peso 139 kg.

Refrigeratore di acqua glicolata per 4 serbatoi fino a 23000

• Quadro elettrico per il controllo di 4 utenze;
• Elettrovalvole con distanziale anticondensa diametro 3/4 24 V;

• Kit Acqua n. 2 collettori 4 vie ¾” GAS in acciaio inox (senza isolamento) con n. 4 valvole manuali con by-pass.
• Potenza frigorifera 8,5 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 4,1 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;
• Assorbimento elettrico 1,5 kW;
• Alimentazione 230 V - 1 pH - 50 Hz;
• Portata d'aria 1900 m3/h;

• Portata d'acqua glicolata 1200 lt/h;
• Prevalenza utile disponibile 7 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 23000 lt;
• Ingombri L 58x P 95x H 77;
• Peso 90 kg.

Refrigeratore di acqua glicolata per 6 serbatoi fino a 23000

• Quadro elettrico per il controllo di 6 utenze;
• Possibilità di collegare fino a 6 serbatoi;
• Elettrovalvole con distanziale anticondensa diametro 3/4 24 V;

• Kit Acqua n. 2 collettori 6 vie ¾” GAS in acciaio inox (senza isolamento) con n. 6 valvole manuali con by-pass.
• Potenza frigorifera 8,5 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 4,1 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;
• Assorbimento elettrico 3,7 kW;
• Alimentazione 400 V - 3 pH - 50 Hz;
• Portata d'aria 3250 m3/h;

• Portata d'acqua glicolata 2600 lt/h;
• Prevalenza utile disponibile 16 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 23000 lt;
• Ingombri L 96 x P 79 x H 85;
• Peso 145 kg.

Refrigeratore di acqua glicolata per 8 serbatoi fino a 30000

• Quadro elettrico per il controllo di 8 utenze;
• Possibilità di collegare fino a 8 serbatoi;
• Elettrovalvole con distanziale anticondensa diametro 3/4 24 V;

• Kit Acqua con N. 2 collettori acciaio inox AISI 304 con satinatura meccanica a vista con n. 8 entrate/uscite acqua GAS F ¾” e con valvola by-pass tra i collettori.
• Potenza frigorifera 11 kW con acqua glicolata in ingresso refrigeratore =12°C e temperatura ambiente ≤ 25°C. 4,5 kW con acqua glicolata in ingresso refrigeratore = -6°C e temperatura ambiente ≤ 25°C;
• Assorbimento elettrico 4,1 kW;
• Alimentazione 400 V - 3 pH - 50 Hz;
• Portata d'aria 5000 m3/h;

• Portata d'acqua glicolata 3200 lt/h;
• Prevalenza utile disponibile 9 m.c.a.;
• Quantità di vino controllabile in fermentazione ≤ 30000 lt;
• Ingombri L 124,3 x P 117 x H 101;
• Peso 248 kg.

NB. Tubi di collegamento a fermentatore/i e collaudo non inclusi
