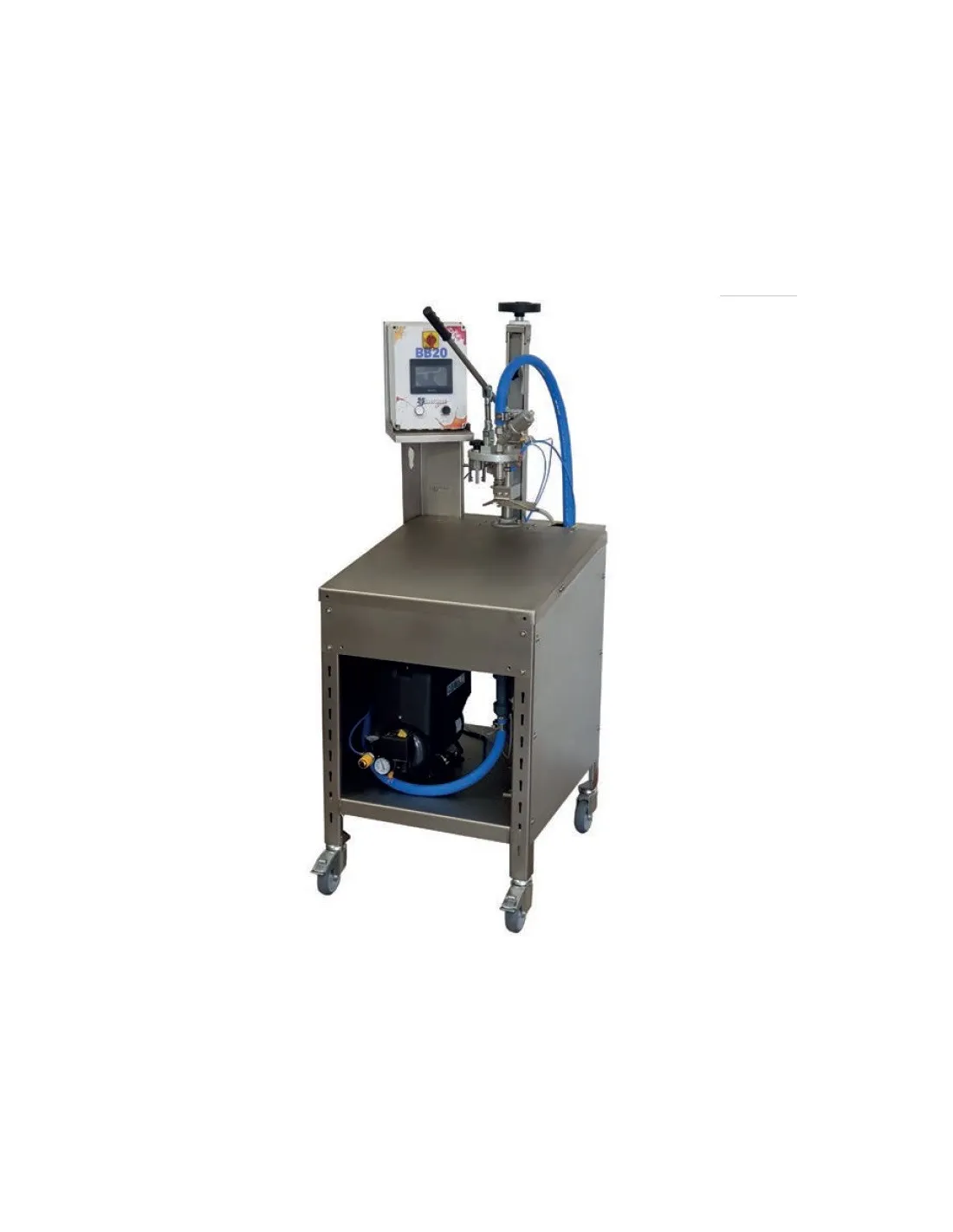

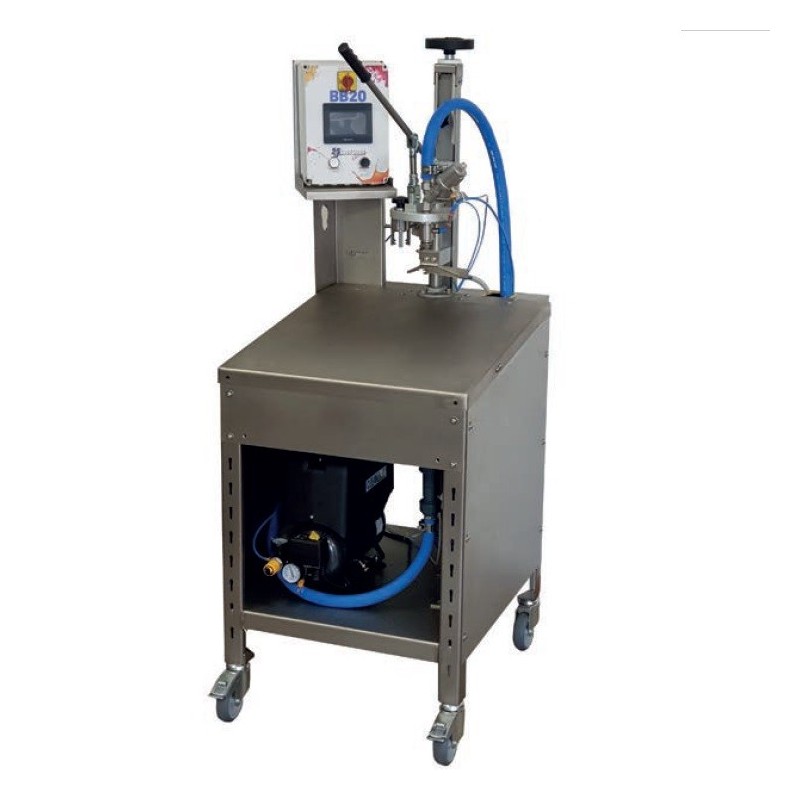

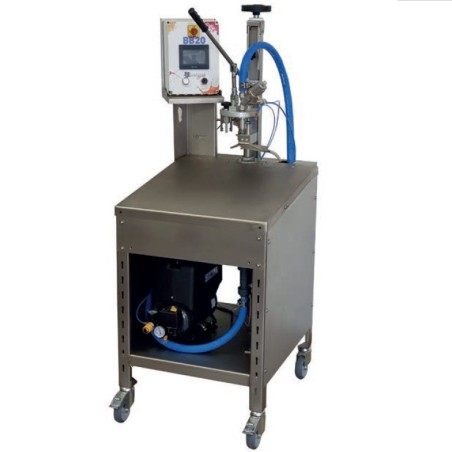

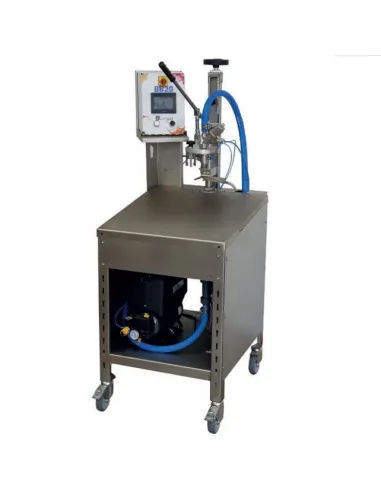

Llenadora Bag in Box semiautomática con bomba de 4.500 L/h

Llenadora Bag in Box semiautomática con bomba integrada de 4.500 L/h, diseñada para bodegas, almazaras y empresas alimentarias de producción media. Incorpora PLC con pantalla táctil, dosificación programable desde 1 litro, caudalímetro electromagnético BURKERT y sistemas de extracción de aire e inyección de nitrógeno. Permite llenar bolsas Bag in Box y envases compatibles, con una producción orientativa de hasta 320 bolsas de 3 litros por hora. Incluye compresor, estructura de acero inoxidable con ruedas y programa automático de limpieza CIP. Disponible con kits específicos para aceite, zumos y líquidos calientes.

La llenadora Bag in Box semiautomática con bomba integrada es una máquina profesional diseñada para bodegas, almazaras, empresas agroalimentarias y productores que necesitan envasar líquidos en bolsas Bag in Box de forma programada y con una mayor capacidad de producción.

Incorpora una bomba volumétrica autoaspirante de 4.500 L/h, un panel electrónico con PLC y pantalla táctil, y un caudalímetro electromagnético BURKERT. Este conjunto permite programar el volumen de llenado a partir de 1 litro, calibrar el sistema y gestionar el ciclo de trabajo.

La máquina también dispone de extracción de aire de las bolsas y está preparada para la inyección manual de nitrógeno. Su estructura de acero inoxidable, equipada con cuatro ruedas bloqueables, facilita la colocación del equipo en la zona de envasado.

Está destinada principalmente al envasado de vino y puede configurarse para aceite, zumos de fruta y líquidos calientes mediante los accesorios adecuados. También contempla aplicaciones específicas para productos como tomate triturado y helado, siempre que se seleccione la configuración apropiada para sus características y temperatura.

Ventajas de la llenadora Bag in Box con bomba

• Bomba integrada: electrobomba volumétrica autoaspirante con impulsor de goma y bypass, con un caudal nominal de 4.500 L/h.
• Dosificación programable: el PLC con pantalla táctil permite establecer la cantidad que se desea llenar desde 1 litro.
• Control electrónico: caudalímetro electromagnético BURKERT y funciones de calibración.
• Gestión del aire y del nitrógeno: incorpora extracción de aire y está preparada para la inyección manual de nitrógeno.
• Mayor capacidad de producción: hasta 320 bolsas de 3 litros por hora, según los valores indicativos de la máquina.
• Adaptable a diferentes envases: compatible con bolsas Bag in Box, determinados formatos Pouch y recipientes rígidos adecuados.
• Limpieza del circuito: conexión CIP con programa automático de lavado y válvula de vaciado de la bomba.
• Estructura móvil: construcción de acero inoxidable con cuatro ruedas provistas de bloqueo.

Funcionamiento de la llenadora semiautomática

El proceso de llenado se controla mediante el PLC y el panel táctil de la máquina.

El operador programa la cantidad deseada, coloca el envase y utiliza la pinza suministrada para retirar el tapón. El sistema gestiona la apertura de la electroválvula, el arranque de la bomba, su parada al finalizar la dosificación y el cierre de la electroválvula.

La máquina incorpora un sistema neumático para bloquear el cabezal durante el llenado y dispone de un doble mando de arranque situado en el lado del operador.

La extracción e inserción de los tapones VITOP estándar se realiza mediante la pinza metálica incluida.

PLC con pantalla táctil y dosificación desde 1 litro

El panel electrónico es multilingüe y permite trabajar con diferentes programas. Desde la pantalla pueden configurarse los volúmenes de llenado y realizarse las operaciones de calibración.

La medición del líquido se realiza mediante un caudalímetro electromagnético BURKERT.

La cantidad de producto puede programarse a partir de 1 litro, lo que permite adaptar la máquina a distintos formatos de bolsa.

Bomba volumétrica autoaspirante de 4.500 L/h

La bomba integrada utiliza un impulsor de goma y dispone de bypass. Su caudal nominal es de 4.500 litros por hora, con una velocidad de funcionamiento de 900 rpm.

También incorpora una válvula de descarga total en el cuerpo de la bomba para vaciar el circuito de llenado.

Importante: el caudal de 4.500 L/h corresponde a la bomba y no representa la producción efectiva de la llenadora. La cantidad de bolsas que pueden llenarse por hora depende del formato y de las condiciones de trabajo.

Producción horaria según el formato Bag in Box

La máquina está diseñada para producciones de capacidad media. Los siguientes valores permiten comparar su rendimiento orientativo según el tamaño de las bolsas.

Las producciones indicadas son orientativas. El rendimiento real puede variar según el producto, el formato del envase y la configuración de la máquina.

Características técnicas

• Tipo de máquina: llenadora Bag in Box semiautomática.
• Sistema de control: PLC con pantalla táctil multilingüe y multiprograma.
• Dosificación: programable desde 1 litro.
• Caudalímetro: electromagnético BURKERT.
• Gestión del aire: sistema de extracción de aire de las bolsas.
• Nitrógeno: sistema de inyección con predisposición para accionamiento manual.
• Bloqueo del cabezal: pistón neumático.
• Bomba: electrobomba volumétrica autoaspirante con impulsor de goma y bypass.
• Caudal nominal de la bomba: 4.500 L/h.
• Velocidad de la bomba: 900 rpm.
• Compresor: 1,5 HP.
• Arranque: doble mando situado en el lado del operador.
• Envases estándar: bolsas Bag in Box y Pouch de formato alto, a partir de 1 litro.
• Racor de entrada: portamangueras de Ø20 mm.
• Pinza: metálica, para extracción e inserción de tapones VITOP estándar.
• Regulación del cabezal: sistema semiautomático de ajuste de altura.
• Estructura: acero inoxidable con cuatro ruedas bloqueables.
• Soporte de cajas: regulable.
• Limpieza: conexión CIP y programa automático de lavado.
• Vaciado: válvula de descarga total de acero inoxidable en el cuerpo de la bomba.
• Tuberías: goma de uso alimentario.
• Conexiones: TRICLOVER de 1,5 pulgadas.
• Potencia: 1,1 kW.
• Dimensiones: 60 × 82 × 160 cm.
• Peso: 110 kg.

Formatos de envase compatibles

La llenadora permite trabajar con distintos tipos de recipientes, siempre que su formato y sus características sean compatibles con la configuración seleccionada.

Bolsas Bag in Box

El equipo está diseñado principalmente para el llenado de bolsas Bag in Box a partir de 1 litro.

El soporte ajustable permite adaptar la posición de las cajas, mientras que la pinza metálica incluida facilita la extracción e inserción de tapones VITOP estándar.

Envases Pouch

La configuración estándar permite llenar envases Pouch de formato alto. Para los formatos bajos está disponible un kit adicional específico.

Recipientes rígidos

La regulación del cabezal y la adaptación del plano de apoyo permiten trabajar con determinados recipientes rígidos de PET, aluminio y vidrio, tanto rectangulares como cilíndricos.

Para formatos particulares deben comprobarse las dimensiones del recipiente, el sistema de cierre y los accesorios necesarios.

Aplicaciones para vino, aceite, zumos y otros productos alimentarios

La llenadora está diseñada para el envasado de líquidos alimentarios compatibles. Los accesorios permiten adaptar la configuración a las características del producto y a las condiciones de trabajo.

Envasado de vino en Bag in Box

La configuración con bomba integrada permite gestionar el llenado de vino mediante dosificación electrónica.

El equipo incorpora extracción de aire de las bolsas y está preparado para la inyección manual de nitrógeno durante el proceso de envasado.

Envasado de aceite

Para el aceite está disponible un kit específico compuesto por sensor de acero inoxidable, tuberías de goma alimentaria y cabezal antigoteo.

El kit está preparado para la higienización mediante vapor.

Envasado de zumos y líquidos calientes

Para zumos de fruta y líquidos calientes se dispone de un kit opcional diseñado para temperaturas de hasta 100 °C.

Este kit incorpora un sensor de caudal electromagnético de paso total, destinado a líquidos conductores y productos con sólidos en suspensión.

La máquina también puede equiparse con accesorios para su conexión a una instalación de pasteurización.

Tomate triturado, helado y productos especiales

La llenadora contempla configuraciones específicas para productos como tomate triturado y helado.

La idoneidad de cada aplicación debe evaluarse según la viscosidad, la presencia de sólidos, la temperatura de trabajo y la combinación de accesorios seleccionada.

Para estas aplicaciones pueden ser necesarios kits de llenado específicos, control de velocidad o sistemas de bombeo alternativos.

Equipamiento de serie y accesorios opcionales

La máquina incluye la bomba de 4.500 L/h, el PLC táctil, el caudalímetro, el compresor, la pinza para tapones estándar y el sistema de limpieza CIP.

Los siguientes accesorios permiten ampliar sus posibilidades de utilización y adaptar el equipo a diferentes productos o instalaciones.

Accesorios para nitrógeno, zumos y aceite

• Reductor de presión para nitrógeno alimentario: accesorio para la alimentación del sistema de inyección de gas.
• Kit para zumos y líquidos calientes: admite temperaturas de hasta 100 °C e incorpora un sensor electromagnético de paso total para líquidos conductores y con sólidos en suspensión.
• Kit para aceite: incluye sensor de acero inoxidable, tuberías de goma alimentaria y cabezal antigoteo. Preparado para higienización mediante vapor.

Adaptaciones de llenado y control

• Kit para envases Pouch: adaptación adicional para formatos bajos.
• Variador electrónico de velocidad: 1,5 kW monofásico.
• Cuadro de control de acero inoxidable: alternativa al cuadro de la configuración estándar.
• Preparación para otros tipos de tapones: adaptación adicional para formatos de cierre diferentes del estándar.
• Control automático de temperatura: con circuito de retorno del líquido.

Bombas alternativas

• Bomba volumétrica de 9.300 L/h: disponible como alternativa a la bomba estándar, con sistema bypass.
• Bomba de lóbulos de 2.000 L/h: disponible exclusivamente en combinación con el kit para zumos de fruta y el variador electrónico de velocidad.

Los caudales de las bombas opcionales corresponden a sus características nominales y no deben interpretarse como producción garantizada de bolsas por hora.

Filtración y limpieza

• Filtro de acero inoxidable: con malla perforada de 1 mm para retener partículas sólidas en suspensión.
• Filtro de carcasa de acero inoxidable de 30 pulgadas: cartuchos no incluidos.
• Racor especial de acero inoxidable: conexión adicional para el lavado del circuito de llenado, complementaria al sistema CIP de serie.

Transporte de la máquina

Está disponible un carro adicional para transportar la llenadora en posición horizontal.

Este accesorio es independiente de las cuatro ruedas bloqueables que incorpora la estructura estándar.

Conexión a instalaciones de pasteurización

La llenadora puede configurarse para trabajar conectada a una instalación de pasteurización mediante accesorios específicos.

Está disponible un conjunto compuesto por:

• Bandeja de recogida.
• Flotador electrónico.
• Caja de conexiones.

También puede incorporarse una electroválvula neumática de tres vías, que debe combinarse con el conjunto anterior.

La configuración completa debe seleccionarse según las características del producto y del sistema de pasteurización utilizado.

Kit opcional para llenado de botellas

Además de los envases Bag in Box, la máquina puede adaptarse al llenado de botellas mediante un kit específico para formatos de 0,7 y 1 litro.

Este kit debe combinarse con el variador electrónico de velocidad opcional.

La función principal de la máquina sigue siendo el llenado de bolsas Bag in Box; el trabajo con botellas requiere la configuración adicional correspondiente.

Limpieza mediante sistema CIP

La llenadora incorpora de serie una conexión de acero inoxidable para el sistema de lavado CIP (Cleaning in Place) y un programa automático de limpieza.

El cuerpo de la bomba dispone de una válvula de descarga total que permite vaciar el circuito de llenado.

Para instalaciones que necesiten una conexión adicional de lavado puede seleccionarse el racor especial de acero inoxidable disponible entre los accesorios opcionales.

Las operaciones de limpieza deben realizarse siguiendo las instrucciones de la máquina y utilizando procedimientos compatibles con los productos procesados.

Preguntas frecuentes sobre la llenadora Bag in Box

¿La bomba está incluida?

Sí. Esta versión incorpora de serie una bomba volumétrica autoaspirante con impulsor de goma y bypass, con un caudal nominal de 4.500 L/h.

¿Cuál es el volumen mínimo de llenado?

El PLC permite programar cantidades a partir de 1 litro y realizar la calibración mediante el panel electrónico.

¿Cuántas bolsas puede llenar por hora?

La producción orientativa es de 320 bolsas de 3 litros, 240 bolsas de 5 litros, 180 bolsas de 10 litros o 130 bolsas de 20 litros por hora.

¿La máquina es completamente automática?

No. Es una llenadora semiautomática: el sistema controla las fases de dosificación y el funcionamiento de la bomba, mientras que el operador interviene en la colocación de los envases y utiliza la pinza suministrada para retirar e insertar los tapones.

¿Incluye un sistema de extracción de aire e inyección de nitrógeno?

La máquina incorpora extracción de aire y está preparada para la inyección manual de nitrógeno. Existe un reductor de presión opcional para nitrógeno alimentario.

¿Puede utilizarse para aceite?

Sí, mediante el kit específico para aceite, que incorpora sensor de acero inoxidable, tuberías de goma alimentaria y cabezal antigoteo.

¿Admite zumos con sólidos en suspensión?

Existe un kit opcional para zumos y líquidos calientes con un sensor electromagnético de paso total, diseñado para líquidos conductores y con sólidos en suspensión. La compatibilidad debe verificarse según las características del producto.

¿Puede llenar productos a 100 °C?

El kit opcional para zumos y líquidos calientes está diseñado para trabajar a temperaturas de hasta 100 °C. Esta capacidad corresponde a la configuración equipada con el accesorio específico.

¿Incluye un sistema de limpieza CIP?

Sí. La máquina incorpora una conexión de acero inoxidable para el circuito CIP y un programa automático de lavado.

¿Puede conectarse a un pasteurizador?

Sí, mediante el conjunto opcional formado por bandeja de recogida, flotador electrónico y caja de conexiones. La electroválvula neumática de tres vías requiere este conjunto.

¿Se pueden llenar botellas además de bolsas Bag in Box?

Existe un kit opcional para botellas de 0,7 y 1 litro que debe utilizarse junto con el variador electrónico de velocidad.
