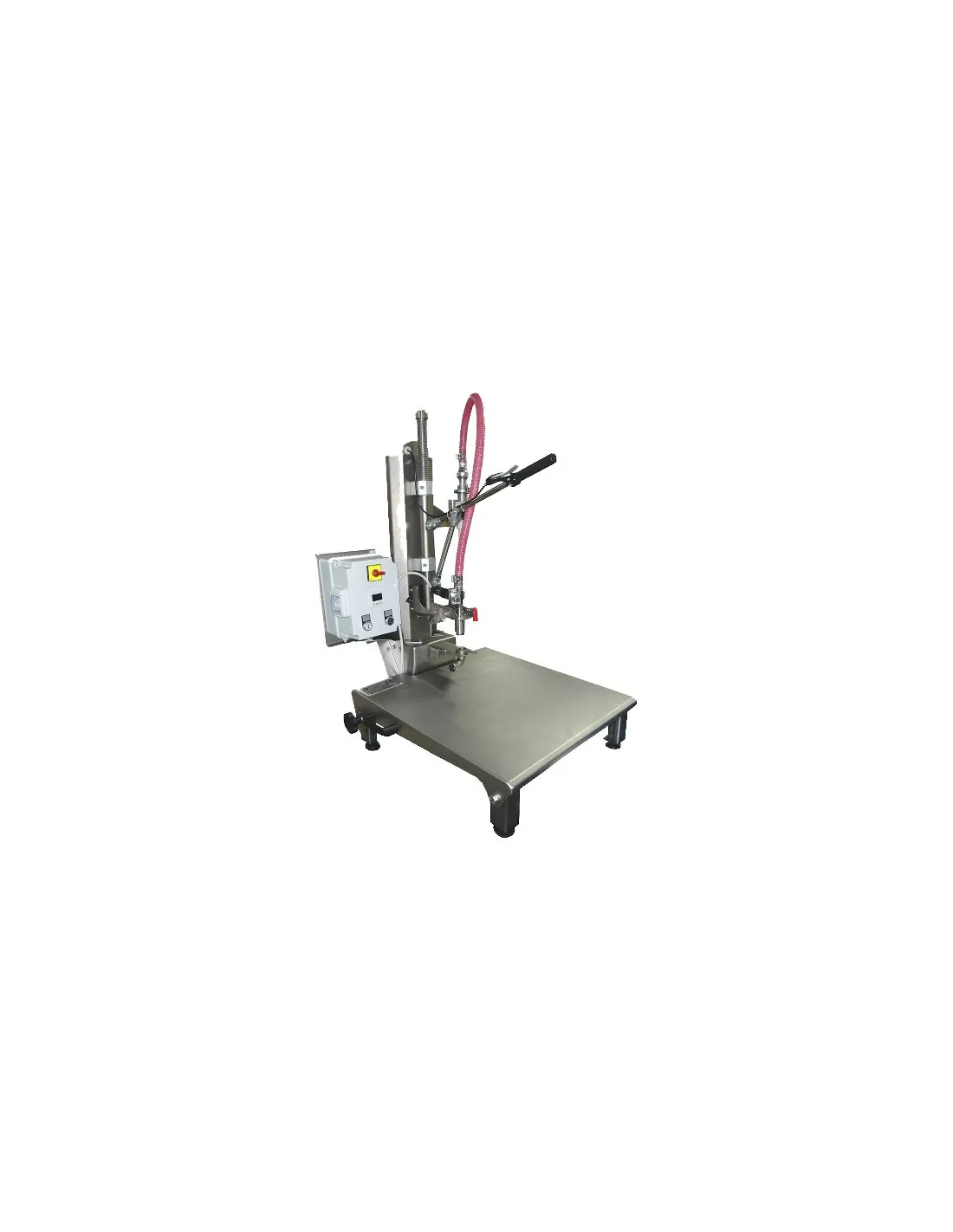

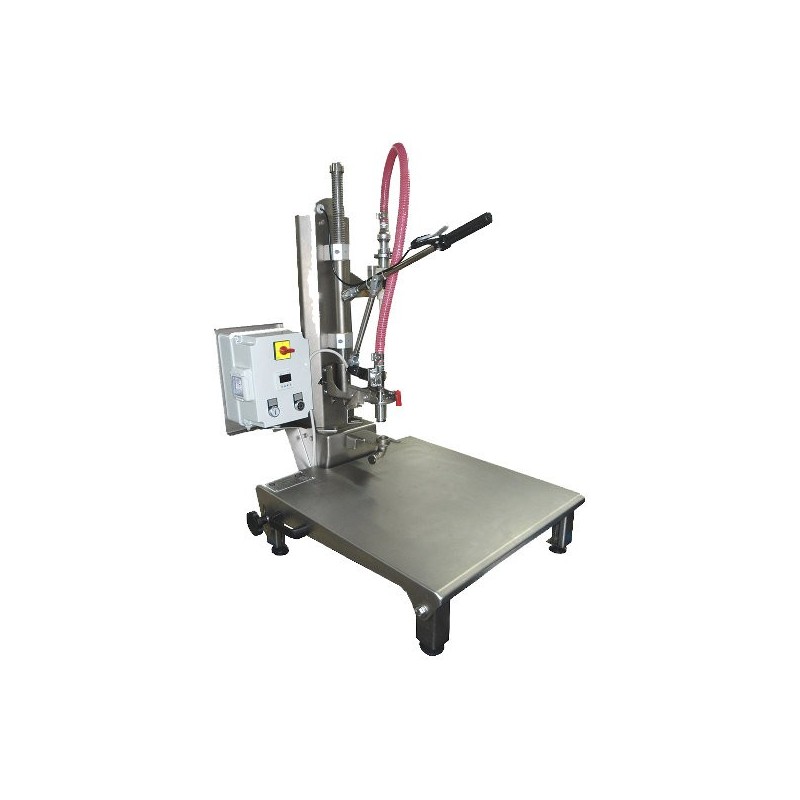

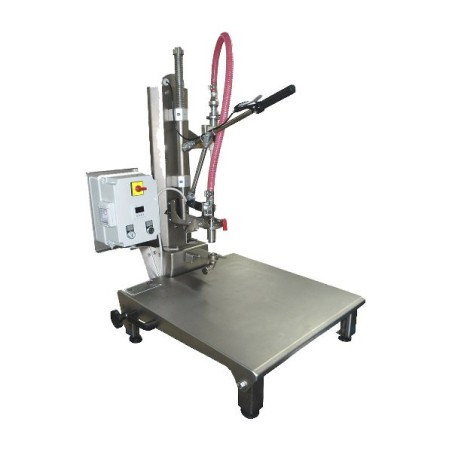

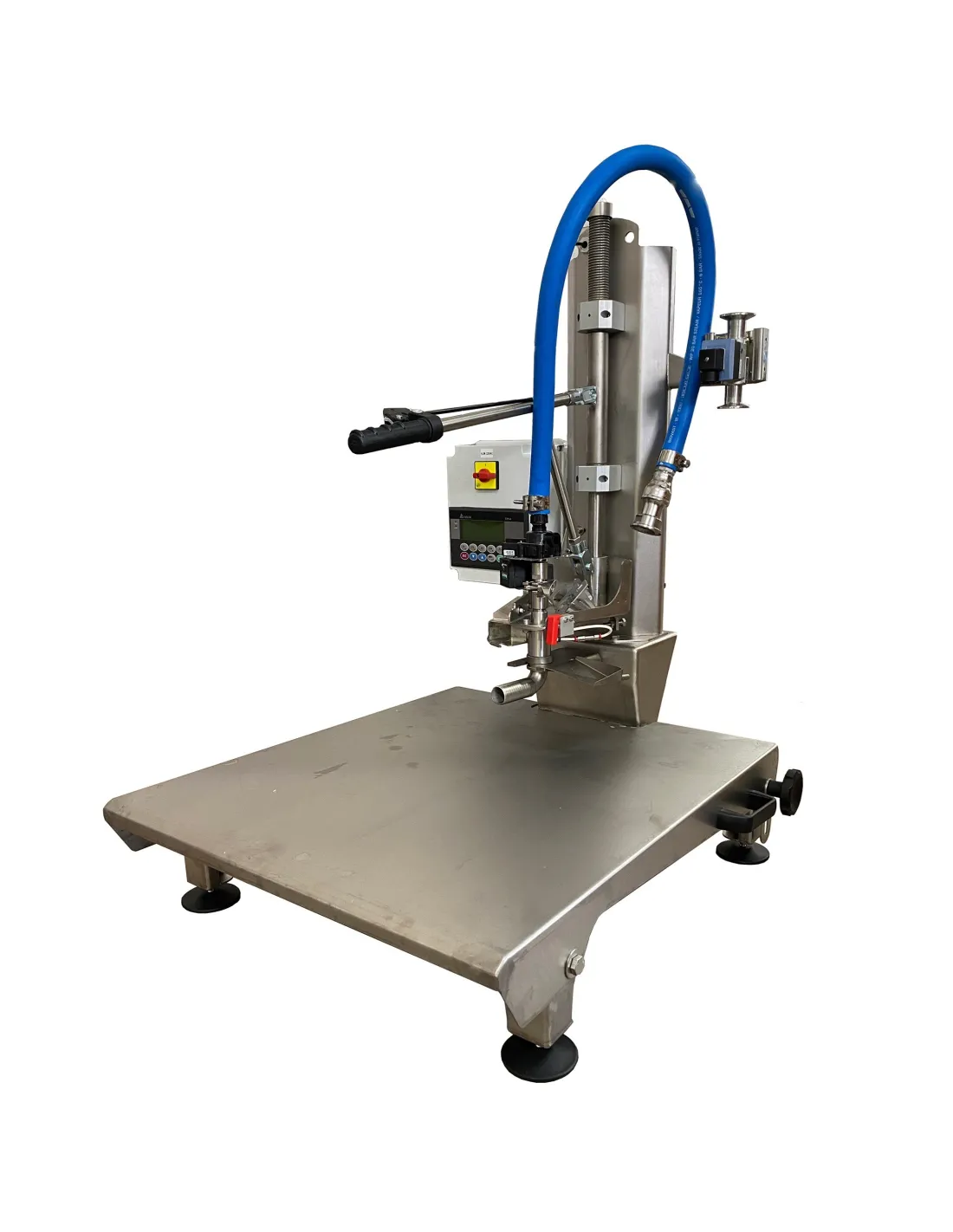

Llenadora Bag in Box semiautomática sin bomba

La llenadora Bag in Box semiautomática sin bomba está diseñada para pequeñas bodegas, almazaras, empresas de transformación alimentaria y productores que necesitan envasar líquidos en bolsas Bag in Box con un volumen de llenado programable.

Es una solución indicada para producciones inferiores a aproximadamente 5.000 Bag in Box al año. Gracias a su caudalímetro electromagnético y al panel electrónico de control, permite ajustar la cantidad de producto que se introduce en cada envase, con volúmenes programables a partir de 1 litro.

La máquina se suministra sin bomba, pero incorpora un sistema de control automático para el arranque y la parada de una bomba conectada. También dispone de una válvula para la inyección manual de nitrógeno en el interior de la bolsa.

Además del vino, puede configurarse para el llenado de aceite, zumos de fruta y líquidos calientes mediante los accesorios específicos correspondientes.

Ventajas de la llenadora semiautomática Bag in Box

• Dosificación programable: permite configurar el volumen de llenado desde 1 litro mediante el panel electrónico.
• Medición electrónica: incorpora un sensor de caudal electromagnético para controlar la cantidad de líquido introducida.
• Control de bomba externa: dispone de mando automático de arranque y parada, aunque la bomba no está incluida en la configuración estándar.
• Producción para pequeñas empresas: indicada para volúmenes inferiores a unos 5.000 Bag in Box anuales.
• Diferentes formatos: permite llenar bolsas Bag in Box, envases Pouch y determinados recipientes rígidos.
• Mesa de apoyo adaptable: regulable en altura y extraíble para trabajar con diferentes tipos de envase.
• Construcción en acero inoxidable: incorpora banco, cabezal de llenado y bandeja recogegotas de acero inoxidable.
• Configuración ampliable: dispone de accesorios para aceite, zumos, líquidos calientes y conexión a instalaciones de pasteurización.

¿Cómo funciona la llenadora Bag in Box?

El funcionamiento se basa en un sistema electrónico que permite programar el volumen de llenado y controlar el paso del líquido mediante un sensor de caudal electromagnético.

El operador configura la cantidad deseada desde el panel de control. Durante el ciclo de llenado, el sistema gestiona la apertura de la electroválvula y el arranque de la bomba conectada. Una vez alcanzado el volumen programado, ordena detener la bomba y cerrar la electroválvula.

La máquina incorpora el control necesario para estas operaciones, pero la bomba no forma parte del equipamiento estándar. Puede incorporarse mediante el accesorio correspondiente.

La retirada y colocación del tapón se realiza manualmente con la herramienta específica de acero inoxidable incluida.

Dosificación programable desde 1 litro

El cuadro electrónico permite establecer la cantidad que se desea introducir en cada envase y realizar la calibración del sistema.

El caudalímetro digital tiene una capacidad máxima de medición de 7.000 L/h. Este valor corresponde al caudalímetro y no debe confundirse con la producción horaria efectiva de la máquina, que depende del formato utilizado y de las condiciones de llenado.

Preparada para la inyección manual de nitrógeno

La llenadora incorpora de serie una válvula tipo Pulser para la inyección manual de nitrógeno en el interior de las bolsas.

También puede equiparse con un sistema opcional para realizar el vacío dentro de las bolsas, mediante una válvula manual específica.

Producción horaria según el formato Bag in Box

La capacidad productiva depende del volumen de la bolsa. La siguiente tabla muestra los valores de producción horaria indicados para los distintos formatos.

Los valores indicados corresponden a la producción horaria de referencia para cada formato. El rendimiento efectivo puede depender de las condiciones de trabajo y de la configuración utilizada.

Características técnicas

• Tipo de máquina: llenadora semiautomática para Bag in Box.
• Configuración estándar: sin bomba.
• Dosificación: programable desde 1 litro.
• Sistema de medición: sensor de caudal electromagnético.
• Caudalímetro digital: capacidad máxima de medición de 7.000 L/h.
• Panel de control: programación de cantidades y calibración.
• Banco: acero inoxidable.
• Mesa de apoyo: regulable en altura y extraíble.
• Patas: cuatro unidades regulables.
• Cabezal de llenado: acero inoxidable.
• Seguridad durante el llenado: sistema de bloqueo del cabezal.
• Recogida de gotas: bandeja de acero inoxidable.
• Inyección de nitrógeno: válvula Pulser para accionamiento manual.
• Control de bomba: mando automático de arranque y parada.
• Herramienta para tapones: pinza manual doble para extracción e inserción.
• Conexión de entrada: racor portamangueras de Ø20 mm.
• Conexiones: Ø20/25.
• Limpieza: racor de acero inoxidable para circuito CIP integrado.
• Dimensiones: 74 × 90 × 72 cm.
• Peso: 50 kg.

Formatos compatibles: Bag in Box, Pouch y envases rígidos

La llenadora admite diferentes tipos de recipientes, lo que permite adaptar el equipo a diversas necesidades de envasado.

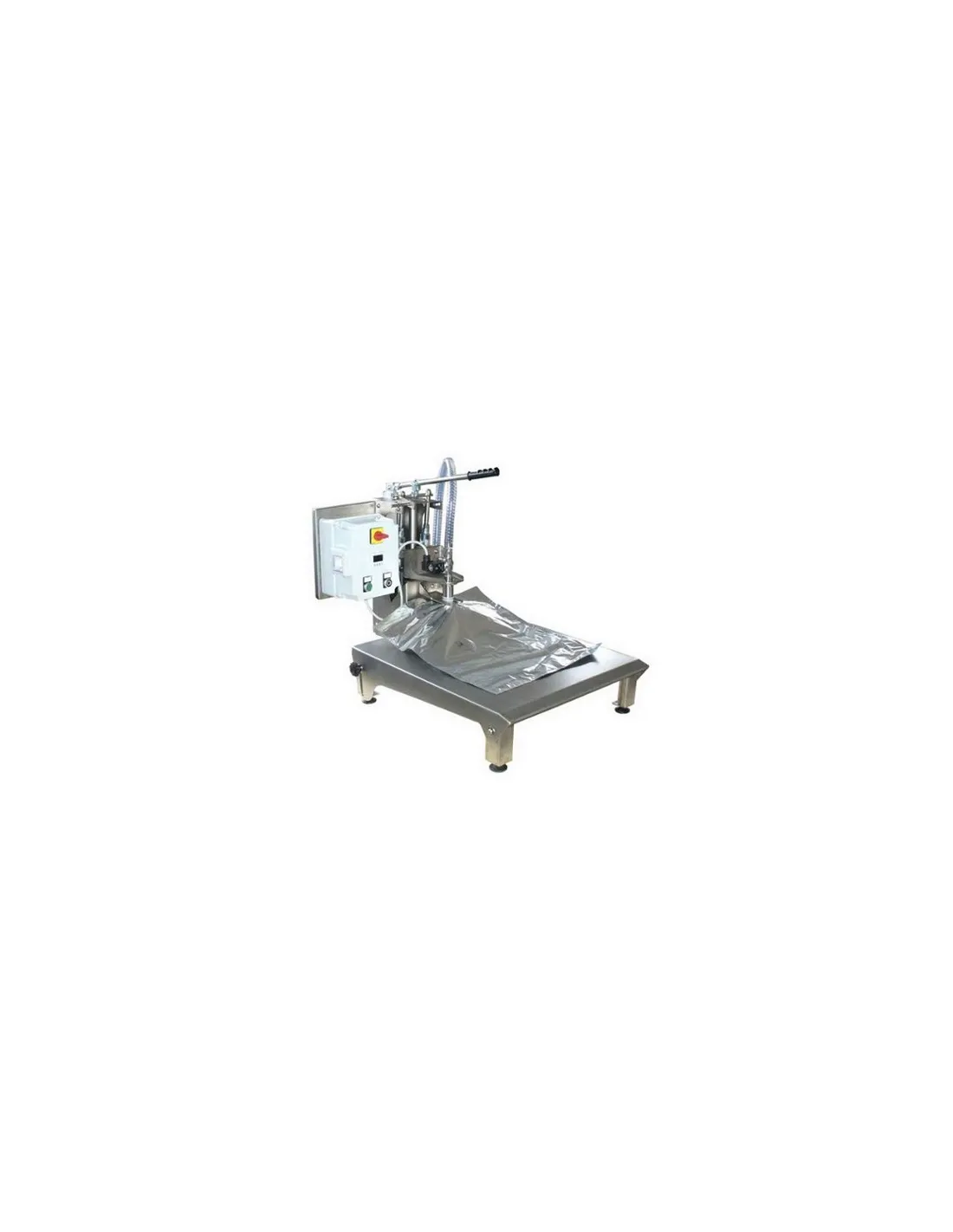

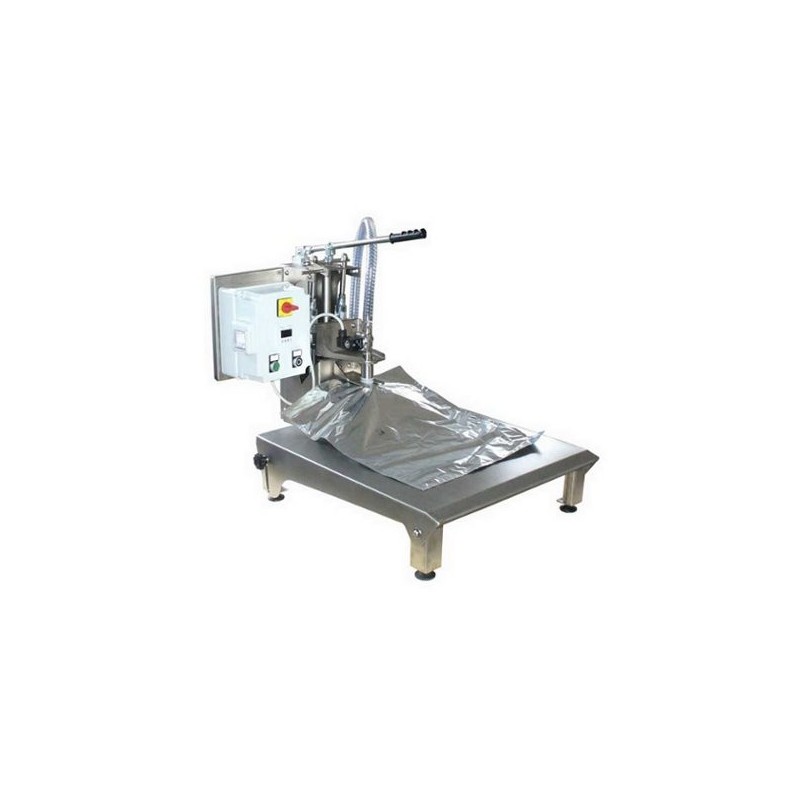

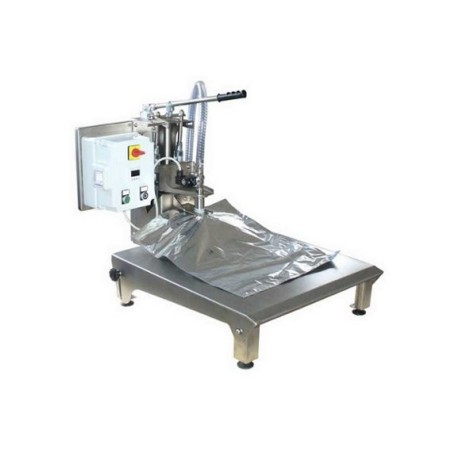

Bolsas Bag in Box

Permite llenar bolsas Bag in Box con cantidades programables a partir de 1 litro. El tapón se retira y se vuelve a colocar mediante la herramienta manual suministrada.

Envases Pouch

La máquina también permite trabajar con envases Pouch, tanto en su versión alta como baja, con llenado a partir de 1 litro.

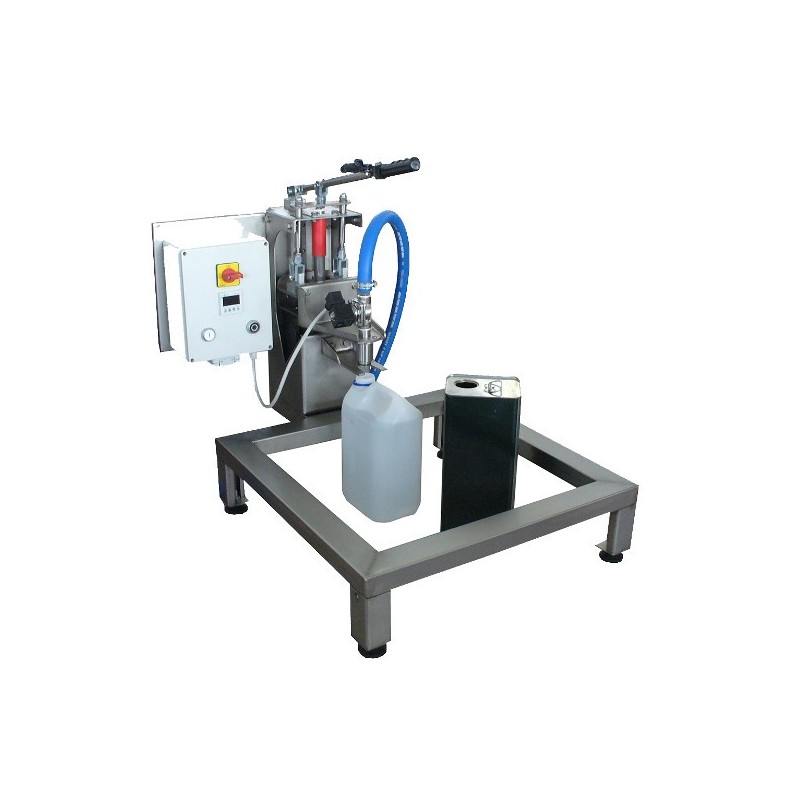

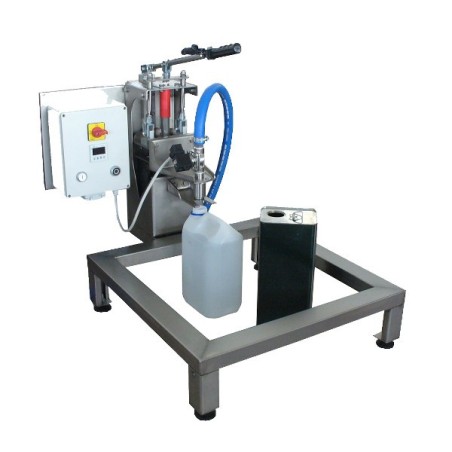

Botellas y recipientes rígidos

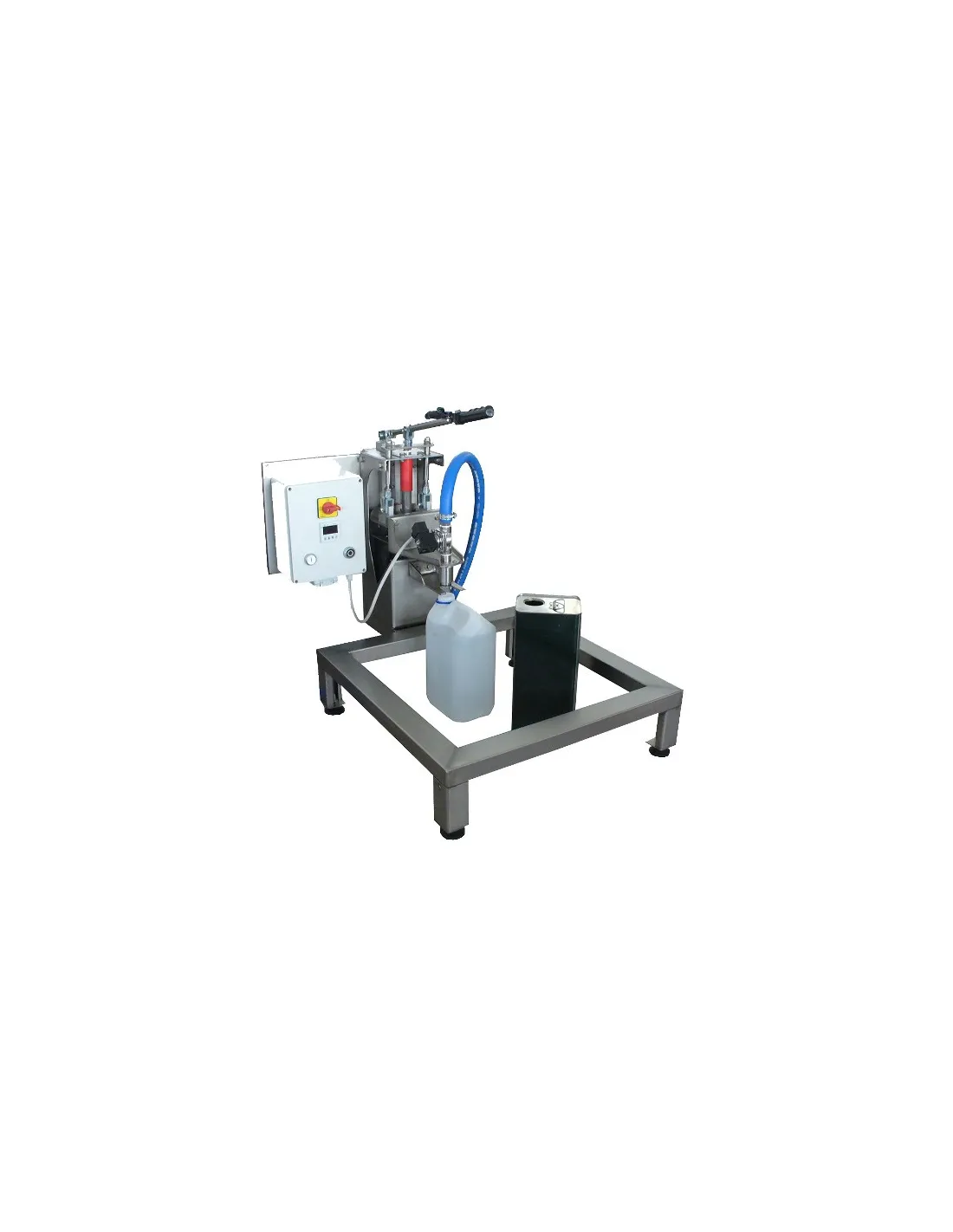

La mesa de apoyo puede regularse en altura o retirarse para permitir el llenado de determinados recipientes rígidos de PET, aluminio o vidrio.

Admite envases rectangulares y cilíndricos. Para estos últimos, el diámetro máximo indicado es de 85 mm.

La selección del recipiente debe tener en cuenta sus dimensiones y las condiciones de llenado previstas.

Aplicaciones: vino, aceite, zumos y líquidos calientes

La máquina está concebida para el envasado de líquidos alimentarios compatibles. Las aplicaciones distintas del vino requieren seleccionar los accesorios correspondientes según el producto y la temperatura de trabajo.

Llenado de vino en Bag in Box

La llenadora puede utilizarse para envasar vino en bolsas Bag in Box mediante un sistema de dosificación electrónica.

La configuración estándar incorpora una válvula para la inyección manual de nitrógeno, mientras que el sistema de vacío puede añadirse como accesorio opcional.

Llenado de aceite

Para el envasado de aceite está disponible un kit de llenado específico con un caudal máximo indicado de 1.500 L/h.

Este valor corresponde al kit opcional y no representa la producción horaria garantizada de la máquina en todos los formatos.

Llenado de zumos y productos calientes

Para el llenado de zumos y líquidos calientes está disponible un kit específico para temperaturas de hasta 100 °C.

La elección de esta configuración debe realizarse teniendo en cuenta el producto, su temperatura de trabajo y el envase utilizado.

También existe la posibilidad de conectar la llenadora a una instalación de pasteurización mediante accesorios específicos.

Accesorios opcionales para configurar la máquina

La llenadora se suministra sin bomba. Los siguientes accesorios permiten adaptar su funcionamiento al producto, al tipo de envase y a la organización de la línea de envasado.

Bombas y accesorios de llenado

• Electrobomba de 1.000 L/h: bomba opcional para completar el sistema de alimentación.
• Kit para aceite: configuración específica para el llenado de aceite, con un caudal máximo de 1.500 L/h.
• Kit para zumos y líquidos calientes: destinado a temperaturas de hasta 100 °C.

Sistema de vacío y aire comprimido

• Válvula Pulser manual para vacío: permite realizar el vacío en el interior de las bolsas. Requiere una presión de aire mínima de 3 bar.
• Compresor silencioso sin aceite: modelo opcional de 6 bar.

El sistema de vacío es un accesorio independiente de la válvula incluida de serie para la inyección manual de nitrógeno.

Carro de acero inoxidable

Está disponible un carro de soporte de acero inoxidable con una superficie inferior de apoyo.

Sus dimensiones son de 60 × 60 cm y tiene una altura de 1 metro.

El carro es opcional y no está incluido en la configuración básica de la llenadora.

Conexión a una instalación de pasteurización

Para integrar la llenadora en una instalación de pasteurización está disponible un conjunto opcional compuesto por:

• Depósito de recogida.
• Flotador electrónico.
• Caja de conexiones.

Este conjunto solo puede seleccionarse junto con el carro opcional.

Limpieza y circuito CIP

La máquina incorpora un racor de acero inoxidable para la conexión al circuito de lavado integrado CIP (Cleaning in Place).

Esta característica permite disponer de una conexión específica para las operaciones de limpieza del circuito de llenado.

La selección del procedimiento de limpieza debe realizarse de acuerdo con las características del producto procesado y las instrucciones de uso de la máquina.

¿Para quién está indicada esta llenadora?

La llenadora semiautomática sin bomba está pensada para productores que necesitan dosificar líquidos en Bag in Box sin recurrir a una línea de envasado de gran capacidad.

Entre sus principales aplicaciones se encuentran:

• Pequeñas bodegas: envasado de vino en diferentes formatos Bag in Box.
• Almazaras: llenado de aceite mediante el kit opcional correspondiente.
• Productores de zumos: envasado de productos compatibles, incluidos líquidos calientes mediante el kit específico.
• Laboratorios y pequeñas empresas alimentarias: producciones que requieren un volumen de llenado programable y distintos tipos de recipiente.

Su capacidad de producción y la posibilidad de trabajar con varios formatos permiten adaptar el equipo a las necesidades de pequeñas actividades de envasado.

Preguntas frecuentes sobre la llenadora Bag in Box

¿La llenadora incluye una bomba?

No. La máquina se suministra sin bomba, pero dispone de un sistema de control automático para el arranque y la parada de una bomba conectada. Está disponible una electrobomba opcional de 1.000 L/h.

¿Qué cantidad mínima puede llenar?

El sistema permite programar cantidades de llenado a partir de 1 litro mediante el panel electrónico.

¿Cuántas bolsas Bag in Box puede llenar por hora?

La producción indicada es de 250 unidades/h para bolsas de 3 litros, 150 unidades/h para bolsas de 5 litros, 100 unidades/h para bolsas de 10 litros y 40 unidades/h para bolsas de 20 litros.

¿Sirve para llenar Bag in Box de aceite?

Sí, mediante el kit opcional específico para aceite, con un caudal máximo indicado de 1.500 L/h.

¿Se puede utilizar para llenar zumos calientes?

Sí. Existe un kit opcional para zumos y líquidos calientes, destinado a temperaturas de hasta 100 °C.

¿Puede realizar el vacío dentro de las bolsas?

Sí, mediante la válvula Pulser manual opcional para vacío. Este accesorio requiere una presión mínima de aire de 3 bar.

¿La inyección de nitrógeno está incluida?

La máquina incorpora de serie una válvula Pulser para la inyección manual de nitrógeno en el interior de las bolsas. La predisposición no implica que se suministre una fuente de nitrógeno.

¿Puede llenar recipientes rígidos?

Sí. La mesa de apoyo puede retirarse para trabajar con determinados recipientes rígidos de PET, aluminio o vidrio, tanto rectangulares como cilíndricos. El diámetro máximo indicado para los recipientes cilíndricos es de 85 mm.

¿Se puede conectar a un pasteurizador?

Existe un conjunto opcional con depósito de recogida, flotador electrónico y caja de conexiones para la conexión a una instalación de pasteurización. Este conjunto solo puede adquirirse junto con el carro opcional.

¿Qué diferencia hay entre la capacidad del caudalímetro y la producción de la llenadora?

El caudalímetro digital admite un caudal máximo de medición de 7.000 L/h. Este dato corresponde al instrumento de medición, mientras que la producción efectiva de la máquina depende del formato de envasado y de las condiciones de trabajo.
