Halbautomatischer Bag-in-Box-Abfüller mit Pumpe - 4.500 l/h

Der halbautomatische Bag-in-Box-Abfüller mit integrierter Pumpe ist für Weinkellereien, Ölmühlen und Lebensmittelbetriebe mit mittleren Produktionsmengen konzipiert. Die selbstansaugende Pumpe mit flexiblem Gummilaufrad erreicht eine angegebene Förderleistung von 4.500 l/h. Über das mehrsprachige SPS-Touchscreen-Bedienfeld lassen sich Füllmengen ab 1 Liter programmieren und kalibrieren.

Die Maschine verfügt über einen elektromagnetischen Durchflussmesser von Bürkert, ein System zur Luftabsaugung aus den Beuteln und eine Vorrichtung zur Stickstoffeinleitung. Der Füllvorgang wird elektronisch gesteuert; das Entfernen und Wiedereinsetzen der Verschlüsse erfolgt mit der mitgelieferten Metallzange.

Für Wein sowie mit entsprechender Zusatzausstattung für Olivenöl, Fruchtsäfte und heiße Flüssigkeiten. Die Edelstahlkonstruktion ist mit vier feststellbaren Rollen, einem höhenverstellbaren Füllkopf und einem CIP-Reinigungsanschluss mit automatischem Waschprogramm ausgestattet.

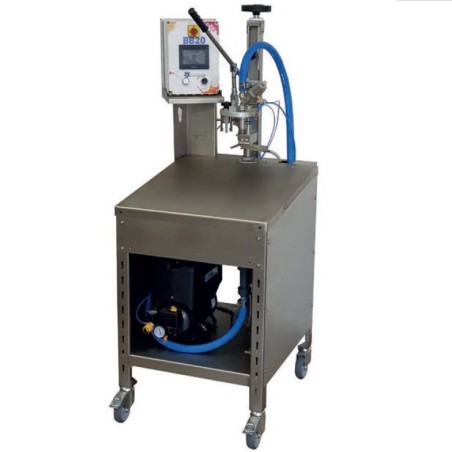

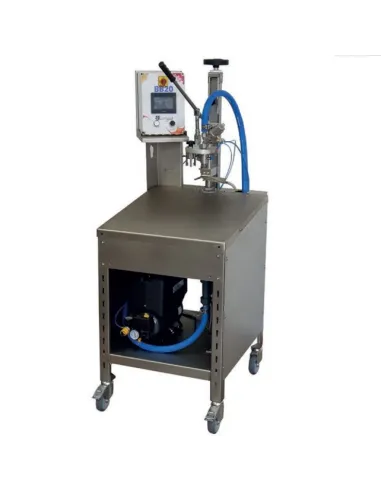

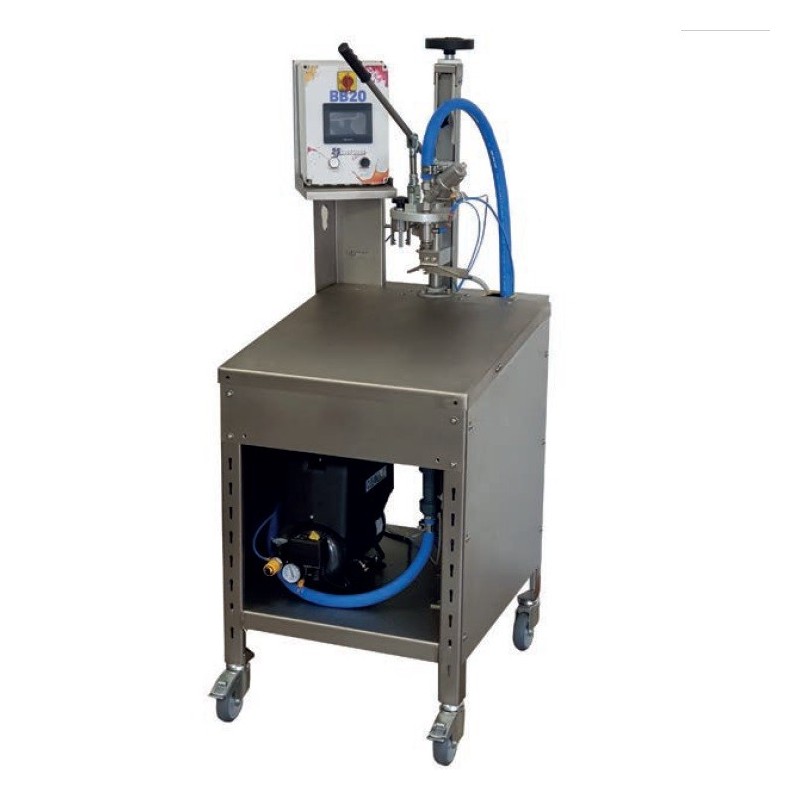

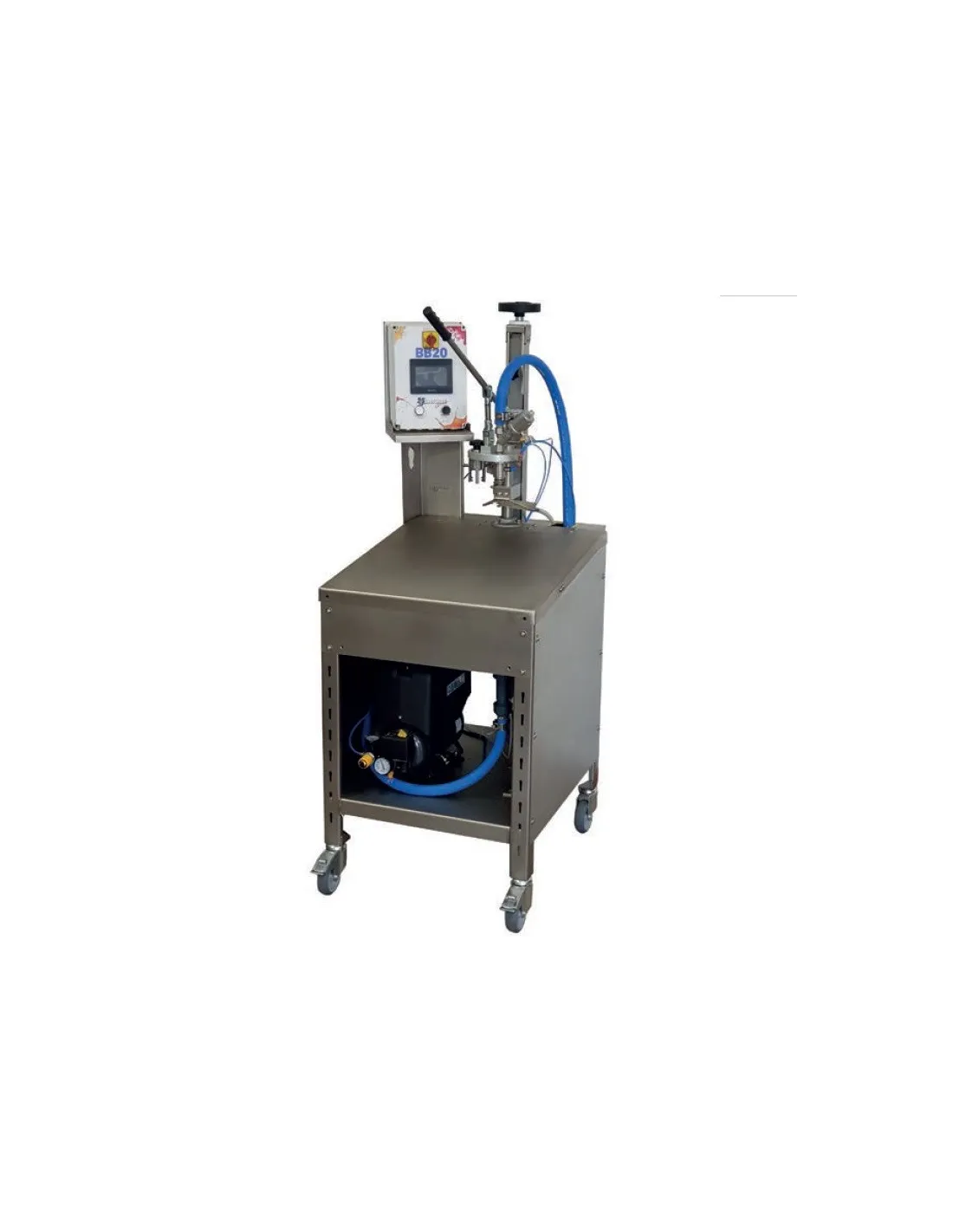

Halbautomatische Bag-in-Box-Abfüllmaschine mit integrierter Pumpe

Der Bag-in-Box-Abfüller mit Pumpe ist eine professionelle Abfüllmaschine für Weinkellereien, Ölmühlen, landwirtschaftliche Betriebe und Lebensmittelhersteller, die größere Mengen flüssiger Produkte in Bag-in-Box-Verpackungen abfüllen möchten.

Die Maschine kombiniert eine selbstansaugende Förderpumpe mit einer elektronischen Mengensteuerung und einem mehrsprachigen SPS-Touchscreen. Die gewünschte Füllmenge lässt sich ab 1 Liter programmieren und das Messsystem bei Bedarf kalibrieren.

Der elektromagnetische Durchflussmesser erfasst die abgegebene Flüssigkeitsmenge. Während des Füllzyklus steuert die Maschine das Magnetventil sowie den Start und Stopp der integrierten Pumpe.

Das System zur Luftabsaugung aus den Beuteln, die Vorrichtung zur Stickstoffeinleitung und der pneumatisch verriegelte Füllkopf ergänzen die technische Ausstattung.

Die Maschine eignet sich für Wein. Mit produktspezifischen Zubehörkomponenten kann sie auch für Olivenöl, Fruchtsäfte, heiße Flüssigkeiten und weitere geeignete Lebensmittel konfiguriert werden.

Die wichtigsten Eigenschaften des Bag-in-Box-Abfüllers

• Integrierte Förderpumpe: Selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad, Bypass und einer angegebenen Förderleistung von 4.500 l/h.
• SPS-Touchscreen: Mehrsprachige Bedienoberfläche mit mehreren Programmen zur Einstellung der Füllmenge und Kalibrierung.
• Elektronische Durchflussmessung: Elektromagnetischer Durchflussmesser von Bürkert.
• Luftabsaugung: System zur Entfernung der Luft aus dem Beutel vor dem Befüllen.
• Stickstoffeinleitung: Vorrichtung für die Einleitung von Stickstoff in den Beutel.
• Pneumatische Füllkopfverriegelung: Der Füllkopf wird während des Abfüllvorgangs durch einen Pneumatikzylinder fixiert.
• Verstellbarer Füllkopf: Halbautomatische Höhenverstellung für unterschiedliche Verpackungsformate.
• Edelstahlkonstruktion: Fahrbares Gestell mit vier feststellbaren Rollen.
• CIP-Reinigung: Edelstahlanschluss für den Reinigungskreislauf und automatisches Waschprogramm.

Wie funktioniert der halbautomatische Füllvorgang?

Der Bediener wählt die gewünschte Füllmenge am Touchscreen und bereitet den Beutel für den Abfüllvorgang vor.

1. Füllmenge einstellen: Das gewünschte Volumen ab 1 Liter am SPS-Bedienfeld auswählen.
2. Beutel vorbereiten: Den Bag-in-Box-Beutel positionieren und den Verschluss mit der mitgelieferten Metallzange entfernen.
3. Füllkopf positionieren: Den Beutel an der Füllstation einsetzen. Der Füllkopf wird während des Füllvorgangs pneumatisch verriegelt.
4. Luft entfernen: Mit dem integrierten System kann die Luft vor dem Befüllen aus dem Beutel abgesaugt werden.
5. Abfüllung durchführen: Die Maschine öffnet das Magnetventil und startet die Pumpe. Der Durchflussmesser erfasst die abgegebene Produktmenge.
6. Füllvorgang beenden: Nach Erreichen der programmierten Menge stoppt die Pumpe und das Magnetventil wird geschlossen.
7. Beutel verschließen: Der Bediener setzt den Verschluss mithilfe der Metallzange wieder ein.

Die Vorrichtung zur Stickstoffeinleitung kann entsprechend der gewählten Abfüllkonfiguration genutzt werden. Der Druckminderer für lebensmittelgeeigneten Stickstoff ist als optionales Zubehör erhältlich.

Das Öffnen und Wiedereinsetzen des Beutelverschlusses bleibt eine manuelle Tätigkeit. Die elektronische Steuerung übernimmt dagegen den dosierten Füllvorgang.

Integrierte Pumpe mit 4.500 l/h Förderleistung

Die Abfüllmaschine verfügt serienmäßig über eine selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad und Bypass.

Die angegebene Förderleistung beträgt 4.500 Liter pro Stunde bei 900 U/min.

Damit kann die Flüssigkeit über die integrierte Pumpe zur Füllstation gefördert werden. Im Unterschied zu einem Abfüller ohne Pumpe muss keine separate Förderpumpe für die Grundkonfiguration ausgewählt werden.

Die Pumpenförderleistung ist nicht mit der tatsächlichen Abfüllleistung der gesamten Maschine gleichzusetzen. Diese hängt unter anderem vom Beutelformat, dem Produkt und den manuellen Arbeitsschritten ab.

Am Pumpengehäuse befindet sich ein Edelstahlventil zum vollständigen Entleeren des Förderkreislaufs.

Abfüllleistung nach Bag-in-Box-Format

Die folgenden Werte geben die angegebene Stundenproduktion für unterschiedliche Bag-in-Box-Größen an.

Die Werte dienen als Richtwerte. Die tatsächlich erreichbare Produktion hängt unter anderem von den Eigenschaften des Produkts, der gewählten Ausstattung, dem Verpackungsformat und dem Arbeitsablauf ab.

Technische Daten und Serienausstattung

Welche Verpackungen können befüllt werden?

Bag-in-Box-Beutel

Die Maschine ist für Bag-in-Box-Beutel mit Standardverschlüssen vom Typ VITOP ausgelegt. Die Füllmenge kann ab 1 Liter eingestellt werden.

Für die Verarbeitung verschiedener Beutelgrößen lassen sich der Füllkopf und die Kartonauflage entsprechend einstellen.

Pouch-Verpackungen

Die Maschine ist für hohe Pouch-Ausführungen vorgesehen. Für niedrige Pouch-Verpackungen steht ein zusätzliches Abfüll-Kit zur Verfügung.

Vor der Bestellung sollten das Format, der Verschluss und die Abmessungen der verwendeten Verpackung mit der gewählten Ausstattung abgeglichen werden.

Starre Behälter

Mit entsprechender Anpassung kann die Abfüllstation auch für geeignete starre Behälter aus PET, Aluminium oder Glas konfiguriert werden.

Die Eignung rechteckiger oder zylindrischer Behälter muss anhand ihrer Abmessungen, der Einfüllöffnung und der notwendigen Zusatzausstattung geprüft werden.

Bag-in-Box-Abfüllung von Wein, Öl und Fruchtsäften

Die Abfüllmaschine lässt sich an unterschiedliche Produkte anpassen. Maßgeblich sind dabei die Fließeigenschaften, die Abfülltemperatur und die Auswahl des passenden Mess- und Fördersystems.

Wein abfüllen

Für die Abfüllung von Wein stehen die integrierte Pumpe, der elektromagnetische Durchflussmesser und die elektronische Mengensteuerung zur Verfügung.

Das System zur Luftabsaugung und die Vorrichtung zur Stickstoffeinleitung ergänzen den Abfüllprozess.

Olivenöl abfüllen

Für Olivenöl ist ein spezielles Abfüll-Kit erhältlich. Es umfasst einen Sensor aus Edelstahl, lebensmittelgeeignete Gummischläuche und einen tropffreien Füllkopf.

Die Ausführung ist für die Dampfsanitisierung vorbereitet. Die erforderliche Ausstattung und das geeignete Verfahren müssen entsprechend der gewählten Konfiguration festgelegt werden.

Fruchtsäfte und heiße Flüssigkeiten abfüllen

Für Fruchtsäfte und geeignete heiße Flüssigkeiten steht ein optionales Abfüll-Kit für Temperaturen bis 100 °C zur Verfügung.

Das Kit umfasst einen elektromagnetischen Durchflusssensor mit vollem Durchgang für leitfähige Flüssigkeiten, auch bei geeigneten Produkten mit Schwebstoffen.

Die Standardausführung darf nicht mit der für hohe Temperaturen konfigurierten Version gleichgesetzt werden.

Für die Verbindung mit einer Pasteurisierungsanlage sind zusätzliche Komponenten zur Flüssigkeitszufuhr, Füllstandsregelung und Temperaturkontrolle erhältlich.

Tomatenpassata, Speiseeis und weitere Produkte

Für spezielle Anwendungen wie Tomatenpassata, Speiseeis und andere geeignete Produkte kann eine individuelle Abfüllkonfiguration erforderlich sein.

Insbesondere Viskosität, mögliche Feststoffanteile, Temperatur, Pumpentyp und Reinigungsanforderungen müssen vor der Auswahl geprüft werden.

Für solche Anwendungen empfiehlt sich eine Abstimmung der technischen Ausstattung vor der Bestellung.

Optionales Zubehör und individuelle Konfiguration

Die Maschine verfügt bereits über eine integrierte Pumpe, einen Kompressor und eine elektronische Mengensteuerung. Zusätzliche Komponenten ermöglichen die Anpassung an besondere Produktionsbedingungen.

Fördertechnik und Produktanpassung

• Öl-Abfüll-Kit: Mit Edelstahlsensor, lebensmittelgeeigneten Schläuchen und tropffreiem Füllkopf.
• Heißabfüll-Kit: Für geeignete Fruchtsäfte und heiße Flüssigkeiten bis 100 °C.
• Elektronischer Frequenzumrichter: Einphasige Ausführung mit 1,5 kW zur Drehzahlregelung.
• Leistungsstärkere Verdrängerpumpe: Ausführung mit einer angegebenen Förderleistung von 9.300 l/h und Bypass.
• Drehkolbenpumpe: Ausführung mit 2.000 l/h, ausschließlich in Kombination mit dem Fruchtsaft-Kit und dem Frequenzumrichter.

Filter und Reinigung

• Edelstahl-Siebfilter mit 1-mm-Lochung zum Zurückhalten geeigneter Schwebstoffe.
• Edelstahl-Filtergehäuse mit 30 Zoll; Filterpatronen nicht enthalten.
• Zusätzlicher Edelstahlanschluss für die Reinigung des Abfüllkreislaufs.
• Bedienfeld aus Edelstahl.

Stickstoff, Verschlüsse und Verpackungen

• Druckminderer für lebensmittelgeeigneten Stickstoff.
• Zusätzliche Anpassung für weitere Verschlusstypen.
• Abfüll-Kit für niedrige Pouch-Verpackungen.
• Abfüll-Kit für geeignete Flaschenformate, in Kombination mit einem elektronischen Frequenzumrichter.

Transport und Anbindung an Pasteurisierungsanlagen

• Zusätzlicher Transportwagen für die horizontale Beförderung der Abfüllmaschine.
• Automatische Temperaturkontrolle mit Flüssigkeitsrücklauf.
• Auffangbehälter mit elektronischem Schwimmer und Anschlusskasten für die Verbindung mit einer Pasteurisierungsanlage.
• Pneumatisches 3-Wege-Magnetventil, ausschließlich in Kombination mit dem optionalen Auffangbehälter, Schwimmer und Anschlusskasten.

Die benötigten Zubehörkomponenten sollten entsprechend dem Produkt, der Verpackung und der bestehenden Produktionslinie ausgewählt werden.

CIP-Reinigung und Entleerung des Abfüllkreislaufs

Die Bag-in-Box-Abfüllmaschine verfügt über einen Edelstahlanschluss für einen CIP-Reinigungskreislauf sowie ein automatisches Waschprogramm.

Ein zusätzliches Edelstahlventil am Pumpengehäuse ermöglicht das vollständige Entleeren des Förderkreislaufs.

Für Anwendungen mit besonderen Hygieneanforderungen, hohen Temperaturen oder viskoseren Produkten muss die Reinigungs- und Sanitisierungskonfiguration entsprechend angepasst werden.

Häufig gestellte Fragen zum Bag-in-Box-Abfüller mit Pumpe

Ist die Pumpe bereits im Lieferumfang enthalten?

Ja. Die Maschine verfügt serienmäßig über eine selbstansaugende Verdrängerpumpe mit flexiblem Gummilaufrad und Bypass. Die angegebene Förderleistung beträgt 4.500 l/h.

Welche Füllmengen lassen sich einstellen?

Die gewünschte Füllmenge kann ab 1 Liter über das SPS-Touchscreen-Bedienfeld programmiert werden. Das System verfügt außerdem über eine Kalibrierfunktion.

Wie viele Bag-in-Box-Beutel können pro Stunde befüllt werden?

Die angegebenen Richtwerte betragen ungefähr 320 Beutel mit 3 Litern, 240 Beutel mit 5 Litern, 180 Beutel mit 10 Litern oder 130 Beutel mit 20 Litern pro Stunde. Die tatsächlich erreichbare Leistung hängt vom Produkt und den Arbeitsbedingungen ab.

Entfernt die Maschine die Luft aus den Beuteln?

Ja. Ein System zur Luftabsaugung gehört zur technischen Ausstattung. Außerdem ist eine Vorrichtung zur Stickstoffeinleitung vorhanden.

Öffnet und verschließt die Maschine die Beutel automatisch?

Nein. Das Entfernen und Wiedereinsetzen der Standardverschlüsse vom Typ VITOP erfolgt durch den Bediener mit der mitgelieferten Metallzange. Der dosierte Füllvorgang wird elektronisch gesteuert.

Kann die Maschine auch Olivenöl abfüllen?

Ja, mit dem entsprechenden optionalen Öl-Abfüll-Kit. Dieses umfasst einen Edelstahlsensor, geeignete Schläuche und einen tropffreien Füllkopf.

Ist eine Heißabfüllung bis 100 °C möglich?

Für geeignete Fruchtsäfte und heiße Flüssigkeiten steht ein spezielles Abfüll-Kit für Temperaturen bis 100 °C zur Verfügung. Die Standardkonfiguration allein ist nicht für diese Anwendung ausgelegt.

Können Pouch-Verpackungen verarbeitet werden?

Die Maschine ist für hohe Pouch-Ausführungen vorgesehen. Für niedrige Pouch-Verpackungen ist ein zusätzliches Kit erhältlich. Die Verschlussart und die Verpackungsabmessungen müssen zur gewählten Ausstattung passen.

Verfügt die Abfüllmaschine über ein Reinigungssystem?

Ja. Zur Ausstattung gehören ein CIP-Reinigungsanschluss und ein automatisches Waschprogramm. Am Pumpengehäuse befindet sich außerdem ein Ventil zur vollständigen Entleerung des Förderkreislaufs.

Kann die Maschine mit einer Pasteurisierungsanlage verbunden werden?

Für diese Anwendung sind ein Auffangbehälter mit elektronischem Schwimmer, ein Anschlusskasten und weitere Komponenten zur Temperatur- und Flüssigkeitssteuerung erhältlich. Die Konfiguration muss auf die vorhandene Pasteurisierungsanlage abgestimmt werden.
