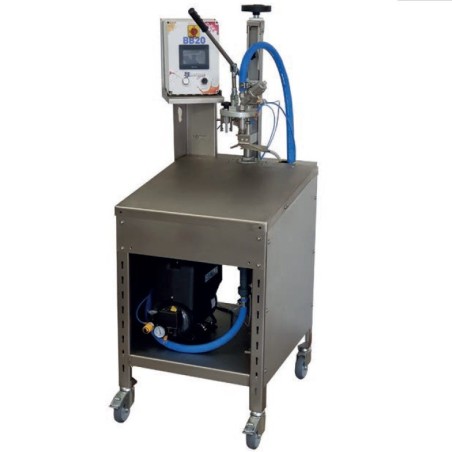

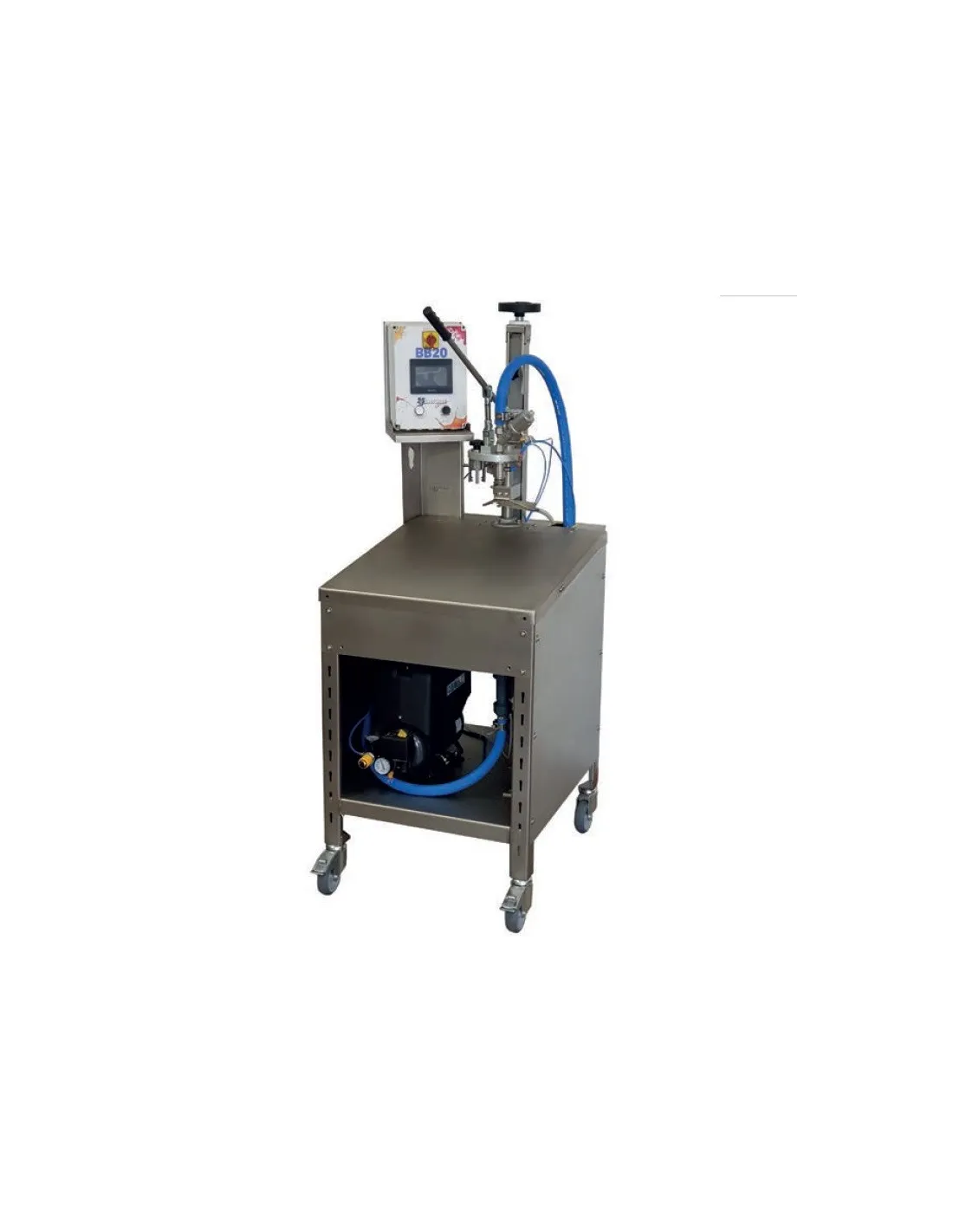

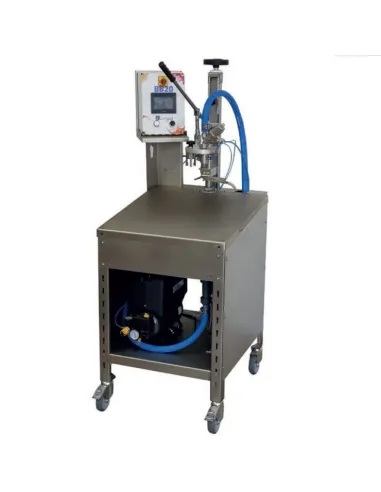

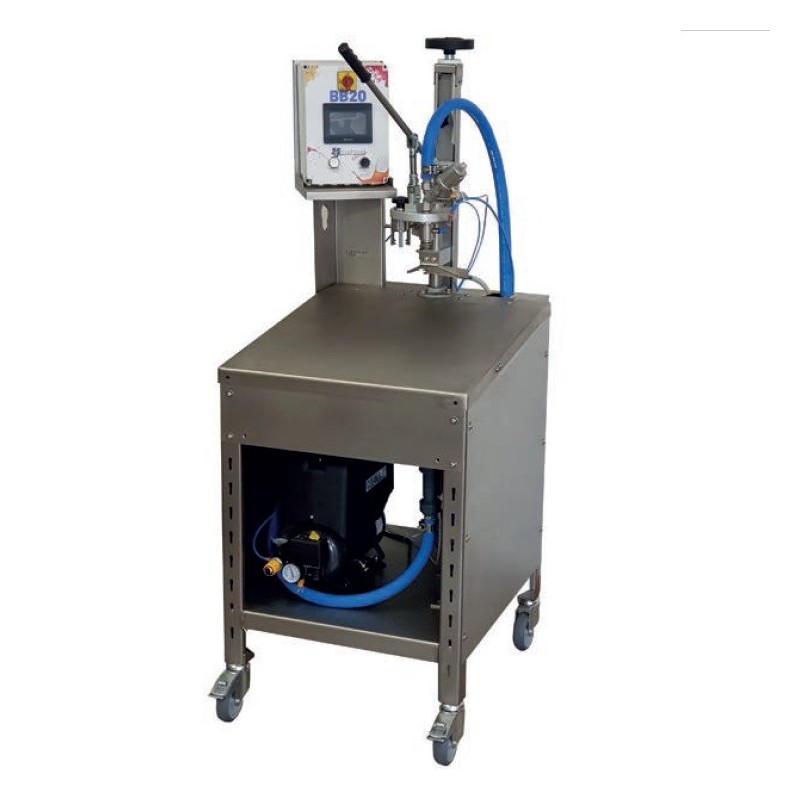

Remplisseuse semi-automatique Bag-in-Box avec pompe intégrée 4 500 L/h

La remplisseuse semi-automatique Bag-in-Box avec pompe intégrée est conçue pour le conditionnement du vin et, avec les équipements adaptés, de l'huile, des jus de fruits et d'autres préparations alimentaires compatibles. Elle associe une pompe volumétrique auto-amorçante de 4 500 L/h à un système de dosage électronique programmable dès 1 litre.

Équipée d'un automate PLC à écran tactile, d'un débitmètre électromagnétique Bürkert, d'un système d'extraction de l'air, d'injection d'azote et d'un programme automatique de nettoyage en place (NEP/CIP). Pompe et compresseur inclus, structure inox sur quatre roues verrouillables.

Cadence indicative : jusqu'à 320 poches de 3 litres par heure. Remplissage de Bag-in-Box et de Pouch à goulot haut compatibles. Kits optionnels pour l'huile, les jus et les liquides chauds jusqu'à 100 °C.

Remplisseuse semi-automatique Bag-in-Box pour le conditionnement professionnel

Cette remplisseuse semi-automatique Bag-in-Box est destinée aux caves, domaines viticoles, moulins à huile et ateliers agroalimentaires qui souhaitent conditionner leurs produits dans des poches souples avec un dosage électronique et une alimentation par pompe intégrée.

Elle dispose d'une pompe volumétrique auto-amorçante de 4 500 L/h, d'un automate PLC à écran tactile et d'un débitmètre électromagnétique Bürkert. L'opérateur peut programmer le volume de remplissage à partir de 1 litre et effectuer l'étalonnage depuis le panneau de commande.

Le système intègre l'extraction de l'air des poches, l'injection d'azote et le contrôle du cycle de remplissage. L'ouverture et la fermeture des poches restent effectuées par l'opérateur à l'aide de la pince métallique fournie pour les robinets Vitop standard.

La machine est montée sur une structure en acier inoxydable équipée de quatre roues verrouillables. Sa tête de remplissage réglable en hauteur et son support pour cartons permettent d'adapter le poste aux formats compatibles.

Les principaux avantages de la remplisseuse avec pompe

• Pompe intégrée : pompe volumétrique auto-amorçante à roue en caoutchouc, avec by-pass et débit nominal de 4 500 L/h.
• Dosage programmable : automate PLC à écran tactile multilingue et multiprogramme, avec réglage du volume et étalonnage.
• Gestion de l'air : fonctions d'extraction de l'air et d'injection d'azote intégrées.
• Maintien de la tête : piston pneumatique pour le blocage pendant le remplissage.
• Nettoyage intégré : raccord inox pour le nettoyage en place et programme automatique de lavage.
• Poste de travail mobile : structure inox sur quatre roues avec système de blocage.
• Différentes applications : kits disponibles pour l'huile, les jus, les liquides chauds et le raccordement à une installation de pasteurisation.

Comment fonctionne la remplisseuse Bag-in-Box semi-automatique ?

Le cycle associe des opérations manuelles à des phases commandées électroniquement.

1. Programmation : l'opérateur sélectionne le volume à remplir depuis l'écran tactile, à partir de 1 litre.
2. Préparation de la poche : la poche est positionnée sur le support et son robinet est retiré à l'aide de la pince fournie.
3. Positionnement : la tête de remplissage est mise en place et maintenue par le piston pneumatique.
4. Remplissage : le système commande l'ouverture de l'électrovanne et le démarrage de la pompe. Le débitmètre mesure le volume transféré.
5. Arrêt : lorsque la quantité programmée est atteinte, la pompe s'arrête et l'électrovanne se ferme.
6. Fermeture : l'opérateur remet le robinet en place à l'aide de la pince métallique.

Les fonctions d'extraction de l'air et d'injection d'azote font partie du système. Leur utilisation doit être adaptée au produit et aux paramètres du cycle de conditionnement.

Extraction de l'air et injection d'azote

L'extraction de l'air permet de réduire la quantité d'air présente dans la poche. L'injection d'azote constitue une fonction complémentaire lorsque le procédé de conditionnement prévoit l'utilisation d'un gaz inerte.

Un détendeur pour azote alimentaire est disponible en option.

Ces fonctions ne remplacent pas les bonnes pratiques d'hygiène, de préparation du produit et de conservation des emballages remplis.

Production horaire selon le format Bag-in-Box

La cadence dépend de la capacité de la poche et des conditions de travail. Les productions indicatives déclarées pour cette remplisseuse sont les suivantes :

Les cadences indiquées sont des valeurs de référence. La production réelle dépend notamment du produit, du format, de la configuration de la machine et des opérations effectuées par l'opérateur.

Attention : le débit de 4 500 L/h correspond à la capacité nominale de la pompe intégrée. Il ne représente pas la production effective de poches remplies par heure.

Caractéristiques techniques

• Type : remplisseuse Bag-in-Box semi-automatique avec pompe intégrée.
• Commande : automate PLC à écran tactile, multilingue et multiprogramme.
• Dosage : volume programmable à partir de 1 litre, avec fonction d'étalonnage.
• Débitmètre : électromagnétique Bürkert.
• Pompe : volumétrique auto-amorçante à roue en caoutchouc, avec by-pass.
• Débit nominal de la pompe : 4 500 L/h.
• Vitesse de rotation : 900 tr/min.
• Compresseur : 1,5 ch.
• Gestion du conditionnement : extraction de l'air et injection d'azote.
• Blocage de la tête : piston pneumatique.
• Démarrage : double commande côté opérateur.
• Manipulation des bouchons : pince métallique pour l'extraction et l'insertion des robinets Vitop standard.
• Réglage de la tête : système semi-automatique de réglage en hauteur.
• Structure : acier inoxydable avec quatre roues verrouillables.
• Support : appui réglable pour les cartons.
• Nettoyage : raccord inox pour circuit NEP/CIP et programme automatique de lavage.
• Vidange : vanne inox de vidange complète sur le corps de la pompe.
• Tuyauterie : caoutchouc alimentaire.
• Raccord d'entrée : embout cannelé Ø 20 mm.
• Raccordement : Tri-Clamp 1,5 pouce.
• Dimensions : 60 × 82 × 160 cm.
• Puissance : 1,1 kW.

Quels contenants peut-on remplir ?

Poches Bag-in-Box

La machine est destinée au remplissage de poches Bag-in-Box compatibles, avec programmation du volume à partir de 1 litre.

La pince fournie est prévue pour les robinets Vitop standard. Une adaptation supplémentaire peut être demandée pour d'autres types de bouchons.

Contenants Pouch

Le remplissage de Pouch à goulot haut compatibles est prévu dans la configuration standard.

Un kit supplémentaire est disponible pour les modèles de Pouch nécessitant une adaptation spécifique du poste de remplissage, notamment les versions à goulot bas.

Autres contenants

Le poste peut être adapté au remplissage de certains contenants rigides compatibles, notamment en PET, aluminium ou verre.

La compatibilité doit être vérifiée en fonction des dimensions, de la forme et du système de fermeture du contenant. Des adaptations spécifiques peuvent être nécessaires.

Remplissage du vin, de l'huile et des jus de fruits

La configuration à sélectionner dépend du produit à conditionner, de sa viscosité, de sa température et de la présence éventuelle de particules solides.

Conditionnement du vin en Bag-in-Box

La configuration standard est notamment destinée au remplissage du vin.

La pompe intégrée assure l'alimentation du circuit, tandis que le débitmètre et le PLC permettent de programmer et de mesurer la quantité transférée.

Les fonctions d'extraction de l'air et d'injection d'azote peuvent être intégrées au procédé de conditionnement en fonction des réglages et des besoins du produit.

Kit de remplissage pour l'huile

Un kit spécifique est proposé pour adapter la remplisseuse au conditionnement de l'huile.

Il comprend un capteur en acier inoxydable, des tuyaux en caoutchouc alimentaire et une tête antigoutte. La configuration est prévue pour permettre une adaptation à la désinfection à la vapeur.

Le choix du kit doit tenir compte des caractéristiques de l'huile et des conditions de remplissage.

Kit pour jus de fruits et liquides chauds jusqu'à 100 °C

Un kit optionnel est disponible pour le remplissage de jus de fruits et de liquides compatibles à des températures allant jusqu'à 100 °C.

Il comprend un débitmètre électromagnétique à passage intégral, conçu pour les liquides conducteurs et les produits contenant des particules solides en suspension compatibles avec le circuit.

Cette configuration peut être complétée par des équipements permettant le raccordement à un pasteurisateur et le contrôle de la température.

Autres préparations alimentaires

Des configurations spécifiques peuvent également être étudiées pour des produits tels que la purée de tomates ou certaines préparations destinées à la fabrication de glaces.

La compatibilité doit être évaluée avant commande selon la viscosité, la température, la présence de particules et les accessoires nécessaires.

Nettoyage et entretien du circuit

La machine est équipée de série d'un raccord inox pour le nettoyage en place, appelé NEP ou CIP, et d'un programme automatique de lavage.

Une vanne de vidange complète située sur le corps de la pompe permet de vider le circuit de remplissage.

Un raccord spécial supplémentaire en acier inoxydable est disponible en option pour les installations nécessitant une adaptation du circuit de nettoyage.

Les procédures de nettoyage doivent être réalisées avec des produits et des paramètres compatibles avec la machine et le liquide conditionné.

Accessoires et options disponibles

La pompe, le compresseur, le système de dosage, les fonctions d'extraction de l'air et d'injection d'azote ainsi que le nettoyage CIP font partie de l'équipement standard.

Les options suivantes permettent d'adapter la remplisseuse à des applications particulières.

Options pour les produits et le dosage

• Kit huile : capteur inox, tuyaux alimentaires et tête antigoutte.
• Kit jus et liquides chauds : débitmètre électromagnétique à passage intégral pour produits compatibles jusqu'à 100 °C.
• Kit Pouch : adaptation pour les contenants nécessitant un équipement supplémentaire.
• Pompe volumétrique de 9 300 L/h : avec by-pass.
• Pompe à lobes de 2 000 L/h : uniquement avec le kit jus de fruits et le variateur de vitesse.
• Variateur électronique de vitesse : 1,5 kW monophasé.
• Adaptation pour d'autres types de bouchons : selon le système de fermeture utilisé.
• Kit de remplissage de bouteilles : à associer au variateur électronique, avec vérification des formats compatibles.

Les débits nominaux des pompes optionnelles ne constituent pas une garantie de cadence de conditionnement.

Équipements complémentaires

• Détendeur pour azote alimentaire.
• Tableau de commande en acier inoxydable.
• Filtre inox avec grille perforée de 1 mm pour retenir les particules solides.
• Corps de filtre inox de 30 pouces, cartouches non comprises.
• Chariot supplémentaire pour le transport horizontal de la remplisseuse.
• Raccord spécial inox pour le nettoyage du circuit.

Raccordement à une installation de pasteurisation

• Bac de récupération, flotteur électronique et boîtier de raccordement pour pasteurisateur.
• Électrovanne pneumatique à trois voies, à associer à l'ensemble bac, flotteur et boîtier de raccordement.
• Contrôle automatique de la température avec circuit de retour du liquide.

Important : les équipements présentés dans cette section sont optionnels. Les combinaisons nécessaires doivent être définies en fonction de l'application et de la configuration commandée.

Version avec pompe ou sans pompe : quelles différences ?

Les deux remplisseuses Bag-in-Box semi-automatiques répondent à des besoins d'installation différents.

La version avec pompe intègre l'alimentation du liquide et les principaux équipements nécessaires à son fonctionnement.

La version sans pompe permet de choisir séparément le système d'alimentation, notamment lorsqu'une alimentation gravitaire ou une pompe externe compatible est prévue.

Les cadences restent indicatives et dépendent des conditions de travail propres à chaque configuration.

Questions fréquentes sur la remplisseuse semi-automatique Bag-in-Box

La pompe est-elle comprise dans la machine ?

Oui. La configuration standard comprend une pompe volumétrique auto-amorçante à roue en caoutchouc, avec by-pass et débit nominal de 4 500 L/h.

Le compresseur est-il inclus ?

Oui. La machine comprend un compresseur de 1,5 ch.

Quel est le volume minimal programmable ?

Le PLC à écran tactile permet de programmer les quantités de remplissage à partir de 1 litre.

Quelle est la cadence pour des Bag-in-Box de 5 litres ?

La production indicative annoncée est de 240 poches de 5 litres par heure. La cadence réelle dépend du produit, du format et des conditions d'utilisation.

La machine retire-t-elle automatiquement les robinets ?

Non. L'opérateur retire et remet en place les robinets Vitop standard à l'aide de la pince métallique fournie. Le dosage et le cycle de remplissage sont gérés électroniquement.

Le système d'extraction de l'air est-il inclus ?

Oui. La machine dispose de série de fonctions d'extraction de l'air et d'injection d'azote.

Peut-on conditionner de l'huile ?

Oui, avec le kit spécifique comprenant notamment un capteur inox, des tuyaux alimentaires et une tête antigoutte.

Peut-on remplir des jus de fruits chauds ?

Un kit optionnel permet le remplissage de jus et de liquides compatibles jusqu'à 100 °C.

Peut-on raccorder la machine à un pasteurisateur ?

Oui. Des équipements optionnels sont proposés pour cette application, notamment un bac de récupération, un flotteur électronique, un boîtier de raccordement et une électrovanne pneumatique à trois voies.

La remplisseuse possède-t-elle un système de nettoyage intégré ?

Oui. Elle dispose d'un raccord inox pour le nettoyage en place (NEP/CIP), d'un programme automatique de lavage et d'une vanne de vidange complète sur la pompe.
