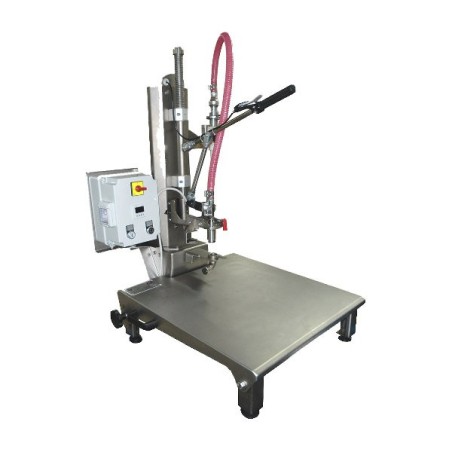

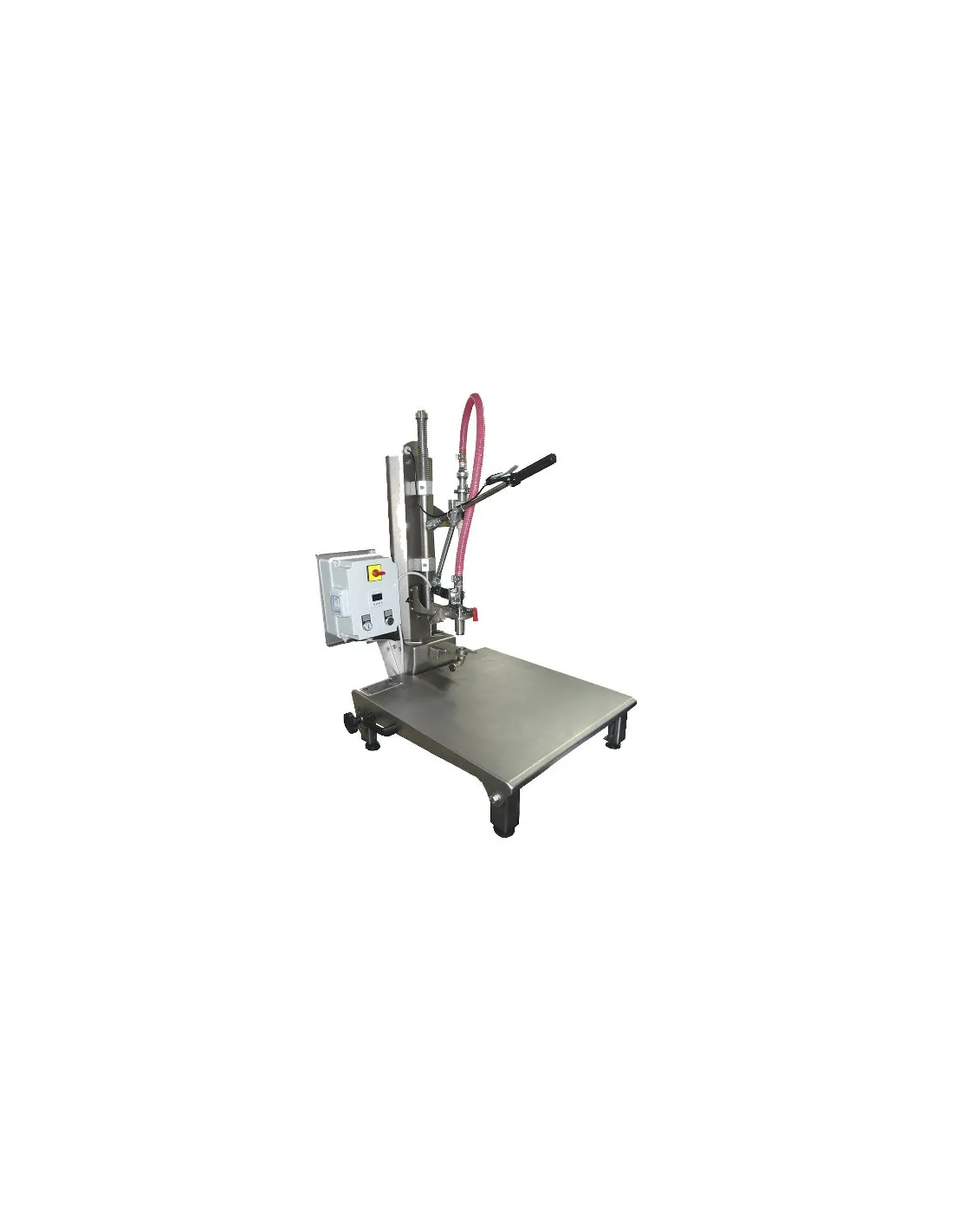

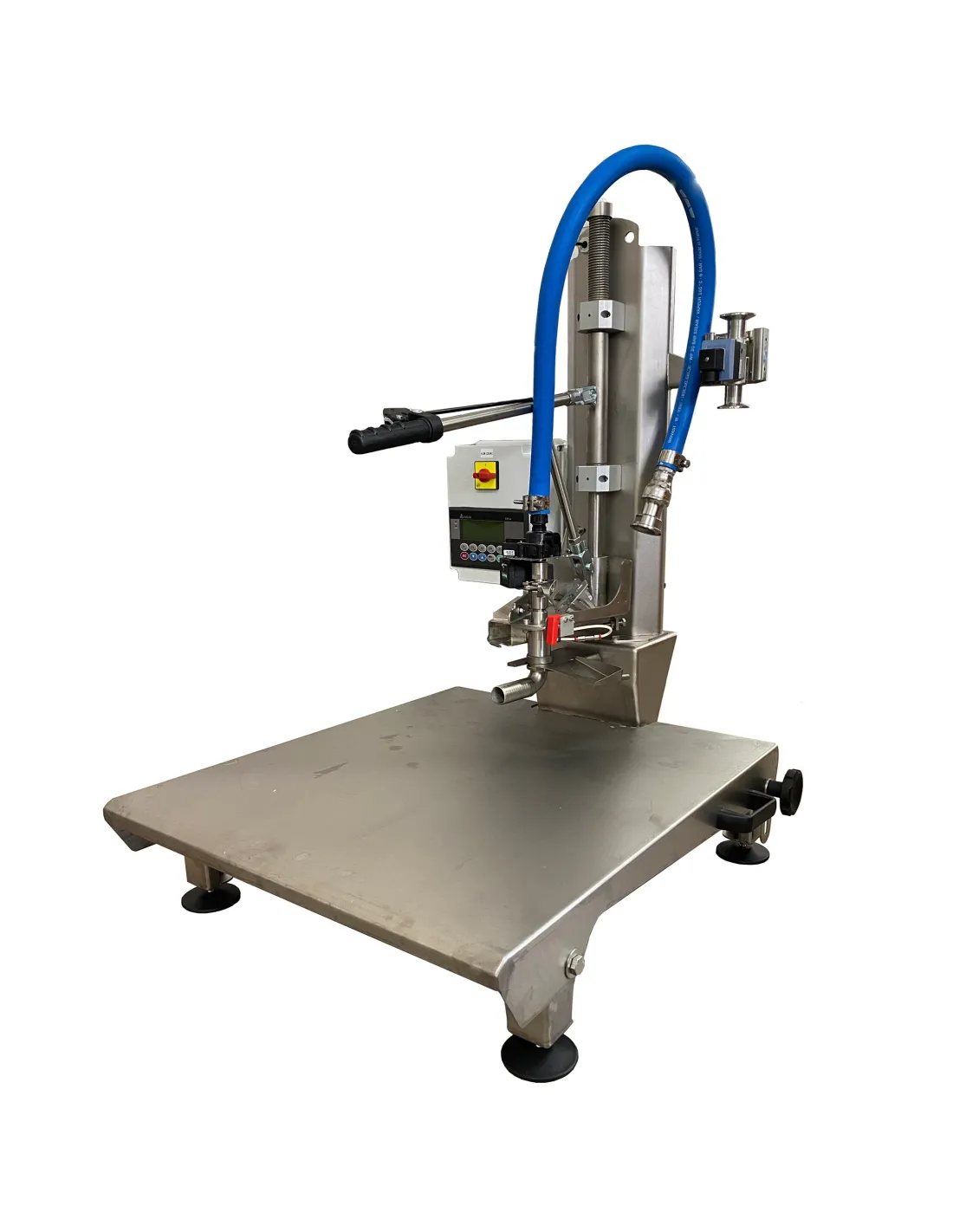

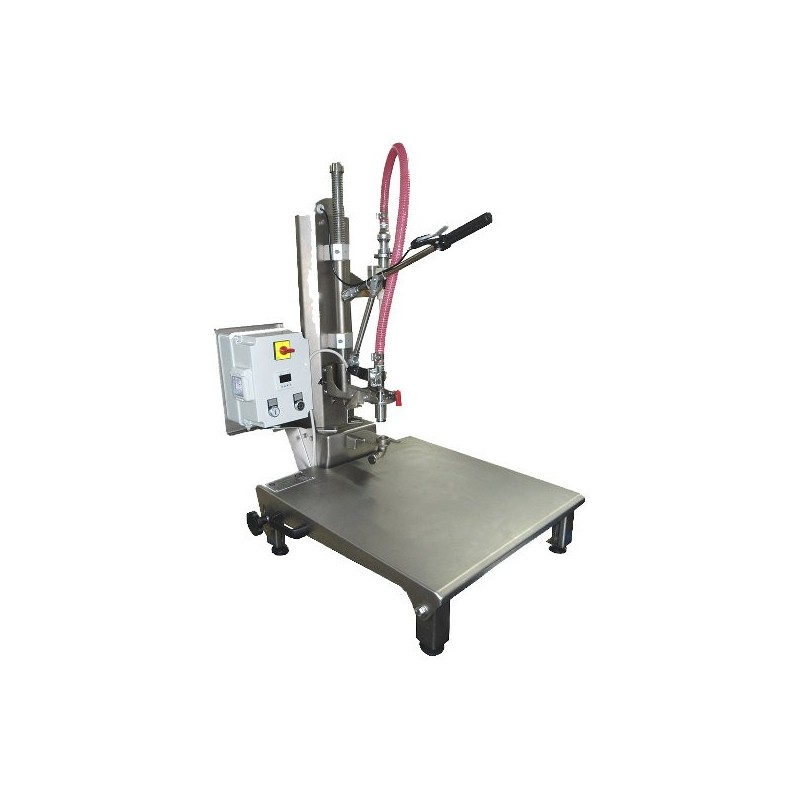

Remplisseuse Bag-in-Box semi-automatique sans pompe

Remplisseuse Bag-in-Box semi-automatique pour les petites productions

Cette remplisseuse Bag-in-Box sans pompe permet de conditionner des liquides alimentaires dans des poches souples, avec un dosage électronique programmable. Elle s'adresse notamment aux caves, aux exploitations agricoles et aux ateliers de transformation qui souhaitent organiser leur production sans investir dans une ligne de remplissage entièrement automatique.

Adaptée aux volumes inférieurs à environ 5 000 Bag-in-Box par an, la machine dispose d'un débitmètre électromagnétique et d'un panneau électronique permettant de sélectionner le volume de remplissage et de procéder à l'étalonnage.

Les quantités sont programmables à partir de 1 litre. La machine prend en charge le remplissage, tandis que l'opérateur réalise manuellement l'extraction et la remise en place du bouchon à l'aide de la pince fournie.

La configuration standard est livrée sans pompe. Selon l'installation, le remplissage peut s'effectuer par gravité ou avec une pompe externe compatible, commandée par la machine.

Comment fonctionne la remplisseuse Bag-in-Box ?

Le système associe un dosage électronique à une tête de remplissage en acier inoxydable. Le fonctionnement comprend plusieurs étapes :

1. Programmation : l'opérateur sélectionne la quantité à remplir sur le panneau électronique.

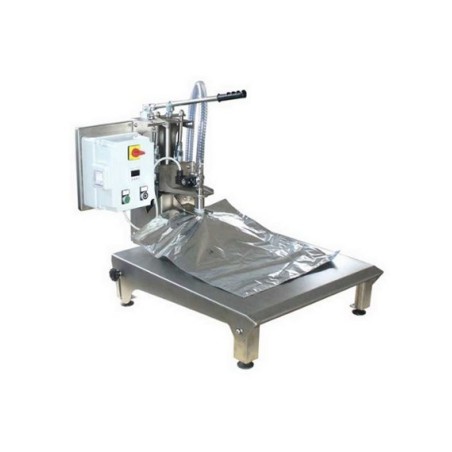

2. Préparation : la poche est positionnée sur le plateau réglable et son bouchon est retiré à l'aide de la pince manuelle.
3. Remplissage : la tête est mise en position et le cycle de remplissage est lancé.
4. Dosage : le débitmètre mesure le volume transféré. Avec une pompe externe compatible, le panneau commande automatiquement son démarrage et son arrêt.
5. Fermeture : une fois le remplissage terminé, l'opérateur remet le bouchon en place à l'aide de la pince.

La machine dispose également d'une vanne Pulser pour l'injection manuelle d'azote dans la poche.

Peut-on utiliser la machine sans pompe ?

Oui, un remplissage par gravité est possible lorsque la configuration de l'installation permet une alimentation adaptée du circuit.

Si l'installation nécessite une pompe, celle-ci doit être choisie en fonction du liquide et de sa compatibilité avec le débitmètre. Le panneau électronique de la remplisseuse peut alors commander automatiquement son démarrage et son arrêt.

La pompe n'est pas comprise dans la configuration de base.

Capacité de production selon le format Bag-in-Box

La cadence dépend notamment du volume des poches à remplir. Les capacités horaires indicatives déclarées pour cette machine sont les suivantes :

Ces cadences sont indicatives et peuvent varier selon le produit conditionné, l'alimentation en liquide, la configuration de la machine et les opérations effectuées par l'opérateur.

Le débitmètre numérique possède une capacité maximale annoncée de 7 000 L/h. Cette valeur correspond à la caractéristique du dispositif de mesure et ne représente pas la cadence effective de remplissage de la machine.

Caractéristiques techniques

• Type : remplisseuse Bag-in-Box semi-automatique sans pompe.
• Structure : acier inoxydable.
• Panneau de commande : programmation des volumes et étalonnage.
• Système de mesure : débitmètre électromagnétique avec affichage numérique, capacité maximale annoncée de 7 000 L/h.
• Volume programmable : à partir de 1 litre.
• Plateau de support : réglable en hauteur et amovible.
• Pieds : 4 pieds réglables.
• Tête de remplissage : acier inoxydable, avec système de blocage pendant le remplissage.
• Récupération des gouttes : bac collecteur en acier inoxydable.
• Injection d'azote : vanne Pulser pour commande manuelle.
• Commande de pompe : marche et arrêt automatiques d'une pompe externe compatible.
• Manipulation des bouchons : double pince manuelle d'extraction et d'insertion.
• Raccord d'entrée : embout cannelé de 20 mm.
• Raccordements : Ø 20/25 mm.
• Nettoyage : raccord en acier inoxydable pour le circuit de nettoyage en place (CIP).
• Dimensions : 74 × 90 × 72 cm.
• Poids : environ 50 kg.

Quels contenants peut-on remplir ?

La machine ne se limite pas aux poches Bag-in-Box. Son plateau amovible permet d'envisager différentes configurations de remplissage selon la forme et les dimensions du contenant.

Poches Bag-in-Box et Pouch

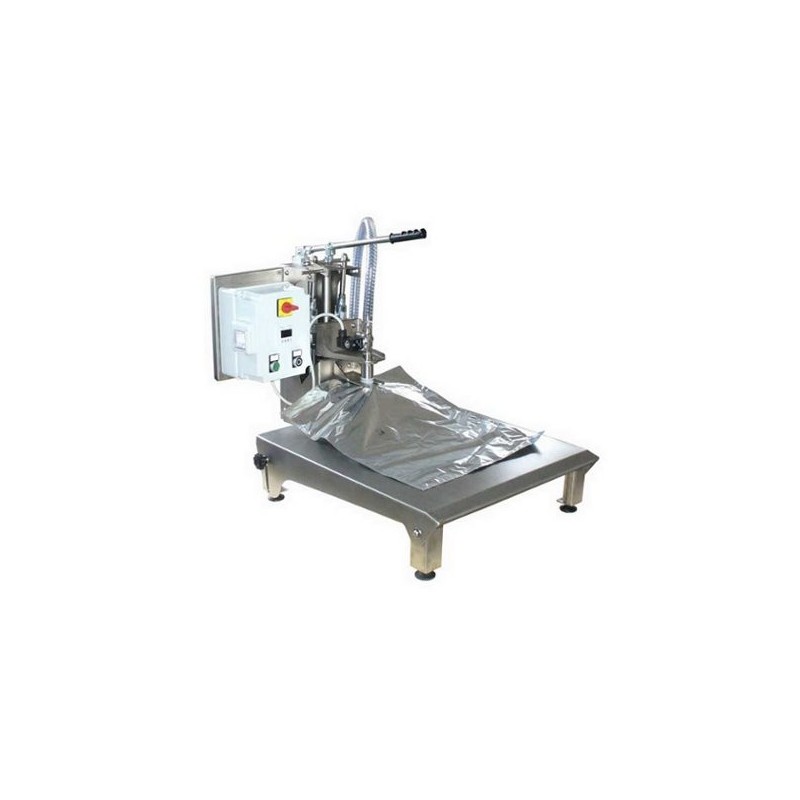

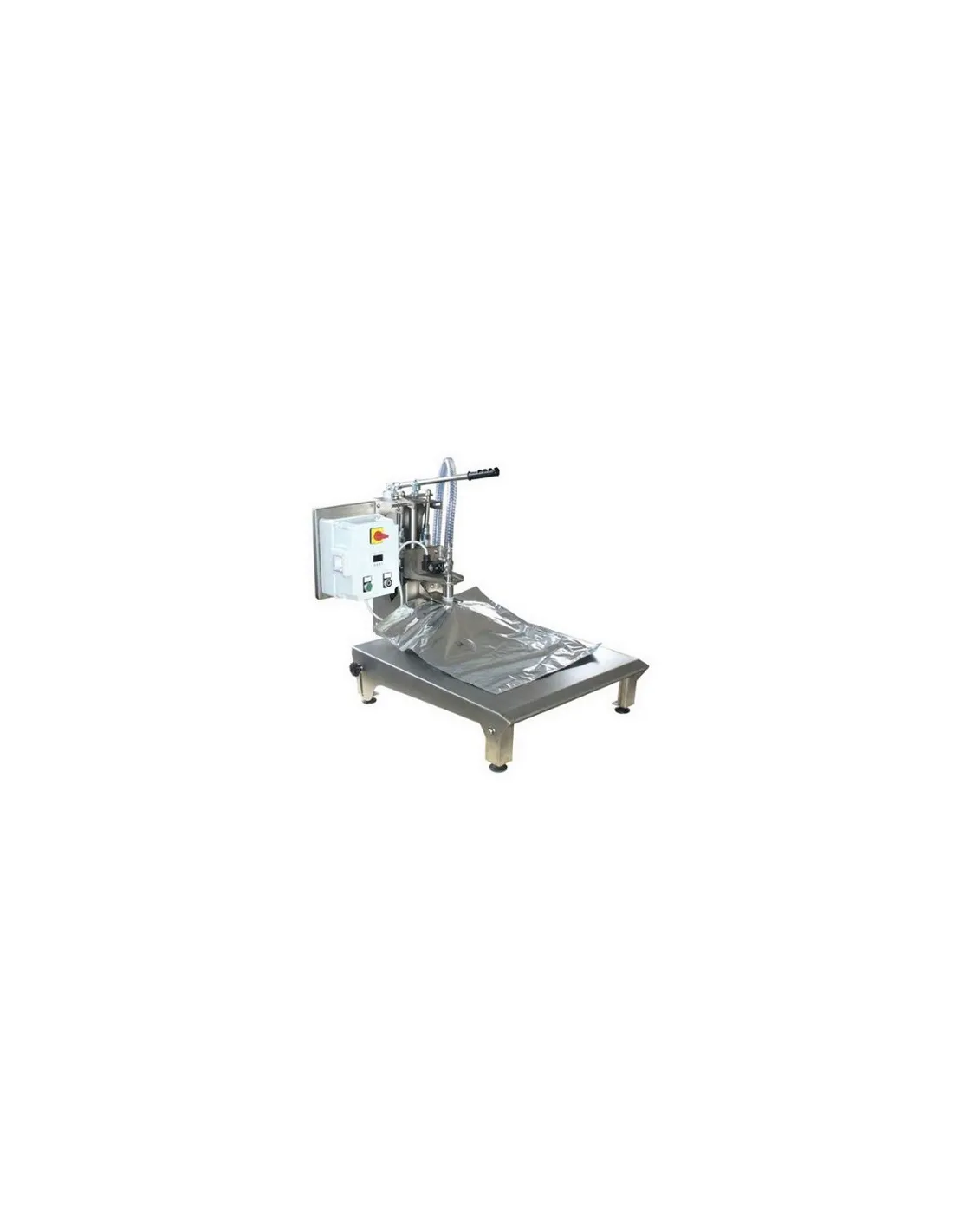

La remplisseuse permet de travailler avec des poches Bag-in-Box et des emballages souples de type Pouch, en version haute ou basse, avec des volumes programmables à partir de 1 litre.

Le choix du contenant doit tenir compte de la compatibilité de son bouchon avec la tête de remplissage et la pince de manipulation.

Contenants rigides

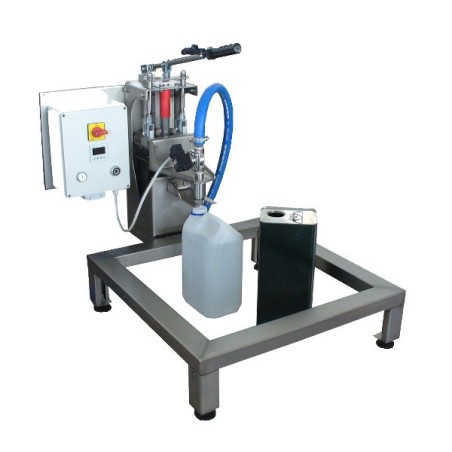

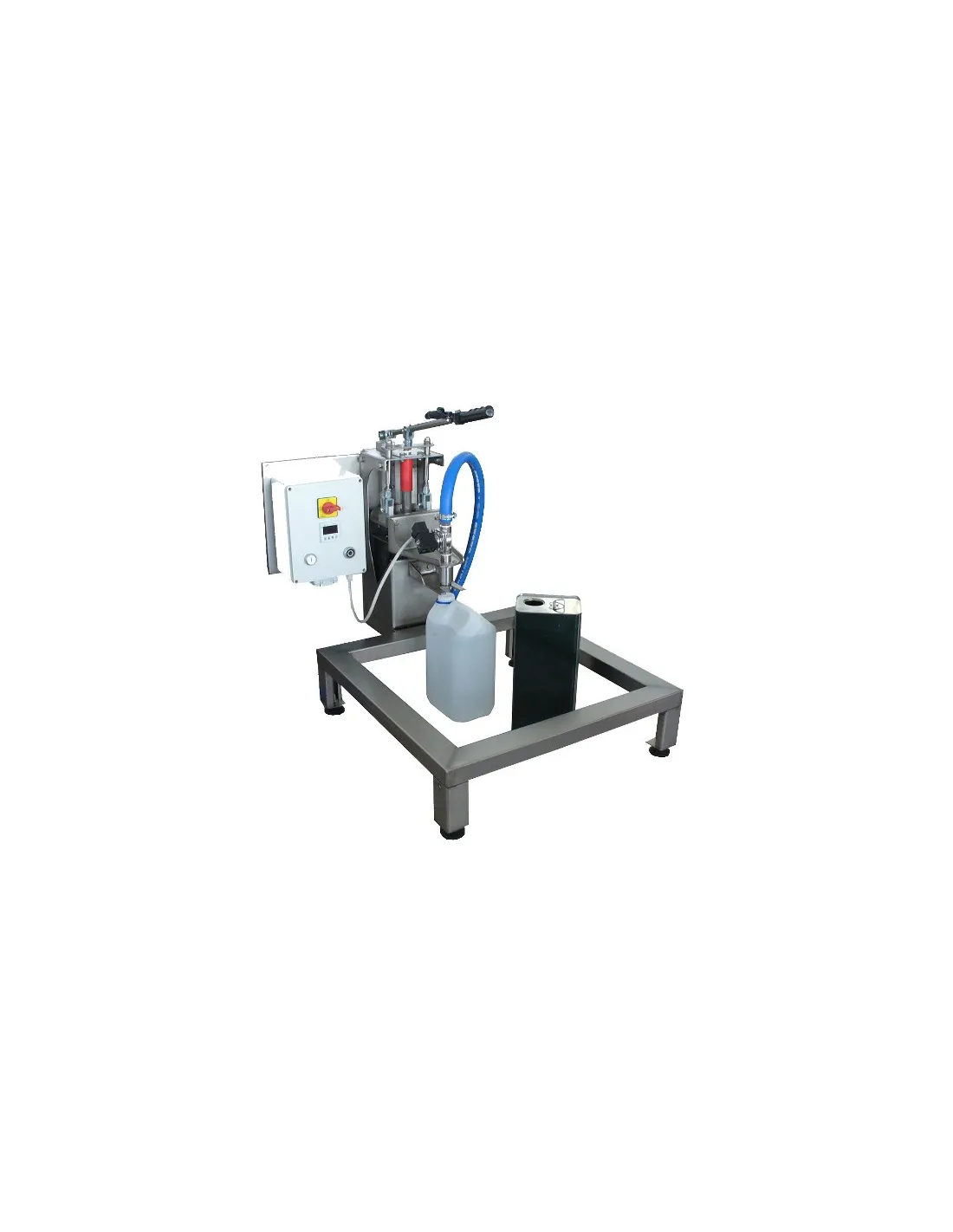

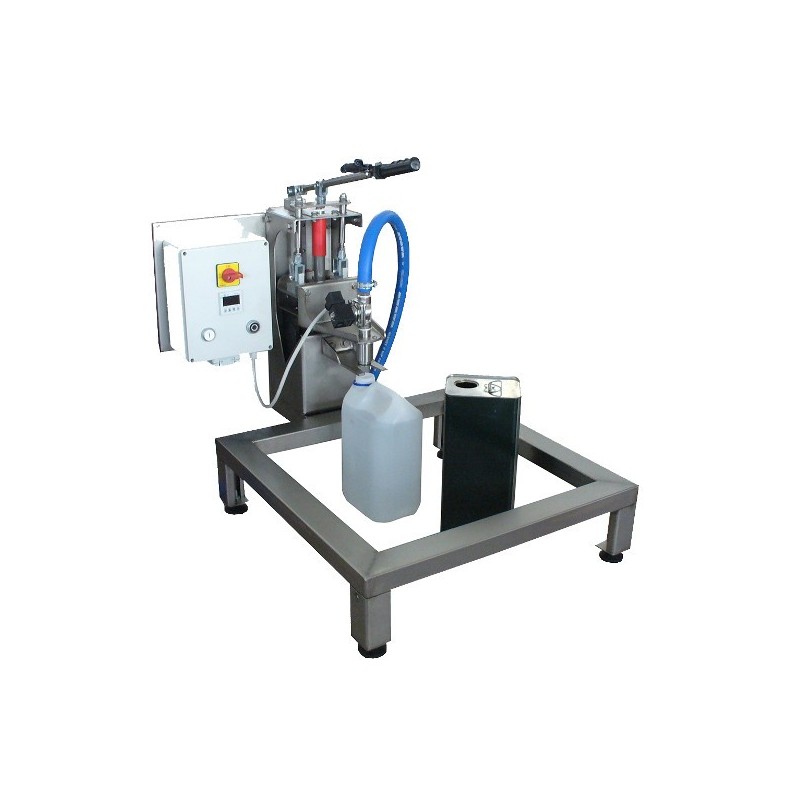

En retirant le plateau de support, il est également possible de remplir des contenants rigides compatibles en PET, aluminium ou verre.

La machine accepte des formes rectangulaires ou cylindriques. Pour les contenants cylindriques, le diamètre maximal indiqué est de 85 mm.

Avant de sélectionner cette configuration, il convient de vérifier les dimensions et le système de fermeture du contenant utilisé.

Remplissage du vin, de l'huile et des jus de fruits

La configuration de la machine doit être adaptée aux caractéristiques du liquide à conditionner. La viscosité, la température et le mode d'alimentation du circuit influencent notamment le choix des accessoires.

Conditionnement du vin en Bag-in-Box

La machine est destinée au remplissage du vin en poches souples. Le volume programmable permet de travailler avec différents formats, tandis que la vanne Pulser de série permet de réaliser une injection manuelle d'azote lorsque cette opération est prévue dans le procédé de conditionnement.

La pompe peut être ajoutée en fonction de l'installation. Le remplissage par gravité constitue également une possibilité lorsque les conditions d'alimentation le permettent.

Remplissage de l'huile

Un kit spécifique est disponible pour adapter la remplisseuse au conditionnement de l'huile.

Ce kit présente un débit maximal annoncé de 1 500 L/h. Cette donnée concerne le kit et ne doit pas être confondue avec la cadence réelle de production en Bag-in-Box.

La configuration doit être sélectionnée selon les caractéristiques de l'huile et les conditions de remplissage.

Remplissage des jus de fruits et des liquides chauds

Pour les jus de fruits et les liquides chauds compatibles, un kit de remplissage spécifique est disponible jusqu'à 100 °C.

Cette option permet d'adapter la machine aux besoins de conditionnement à chaud. La configuration doit être définie selon le liquide, sa viscosité et la température de travail.

Pour les installations équipées d'un pasteurisateur, un ensemble complémentaire comprenant un bac de collecte, un flotteur électronique et un boîtier de raccordement est disponible en option.

Équipements de série et accessoires en option

La remplisseuse est fournie avec sa structure en acier inoxydable, son système de dosage électronique, sa tête de remplissage, son plateau réglable et ses accessoires de manipulation des bouchons.

Les équipements complémentaires permettent de configurer la machine selon le produit, le type de contenant et l'organisation de la ligne de conditionnement.

Pompe et kits de remplissage

• Électropompe : débit nominal de 1 000 L/h.
• Kit pour huile : débit maximal annoncé de 1 500 L/h.
• Kit pour jus et liquides chauds : remplissage jusqu'à 100 °C.

Gestion du vide et équipements pneumatiques

• Vanne Pulser manuelle pour réaliser le vide à l'intérieur des poches.
• Compresseur silencieux sans huile disponible en option.

Le système de mise sous vide est optionnel et nécessite une alimentation pneumatique adaptée. Il ne doit pas être confondu avec la vanne d'injection manuelle d'azote fournie de série.

Chariot et raccordement au pasteurisateur

• Chariot en acier inoxydable : avec tablette inférieure, dimensions au sol de 60 × 60 cm et hauteur de 1 m.
• Ensemble de raccordement au pasteurisateur : bac de collecte, flotteur électronique et boîtier de dérivation.

L'ensemble de raccordement au pasteurisateur peut être ajouté uniquement avec le chariot optionnel.

Attention : les équipements décrits dans cette section sont des options et ne sont pas compris dans la version standard sans pompe.

Comment choisir la configuration adaptée ?

Avant de commander, il est important de déterminer les besoins réels de conditionnement.

1. Identifier le liquide : vin, huile, jus ou autre produit alimentaire compatible.
2. Déterminer le format : choisir la capacité des poches et vérifier leur système de fermeture.
3. Prévoir l'alimentation : vérifier si le remplissage par gravité est possible ou si une pompe externe est nécessaire.
4. Tenir compte de la température : sélectionner le kit approprié pour les liquides chauds.
5. Vérifier l'intégration : prévoir le chariot et les équipements spécifiques si la remplisseuse doit être raccordée à une installation de pasteurisation.

Ces critères permettent de sélectionner les accessoires nécessaires sans confondre les équipements de série avec les options.

Questions fréquentes sur la remplisseuse Bag-in-Box

La machine peut-elle fonctionner sans pompe ?

Oui. Un remplissage par gravité est possible si l'installation permet une alimentation adaptée en liquide. Il est également possible de raccorder une pompe externe compatible, dont le démarrage et l'arrêt peuvent être commandés par la remplisseuse.

La pompe est-elle comprise dans le prix de la version standard ?

Non. Cette version est fournie sans pompe. Une électropompe est disponible en option.

Quel volume minimal peut-on programmer ?

Le panneau électronique permet de programmer des volumes de remplissage à partir de 1 litre.

Quelle est la capacité de production pour les Bag-in-Box de 5 litres ?

La production horaire indicative annoncée est de 150 poches de 5 litres. La cadence effective dépend des conditions de remplissage et de la configuration choisie.

Peut-on utiliser cette remplisseuse pour l'huile ?

Oui, avec le kit spécifique prévu pour l'huile. Le choix de la configuration dépend des caractéristiques du produit.

Peut-on remplir des jus de fruits chauds ?

Un kit optionnel permet d'adapter la machine au remplissage de liquides chauds compatibles jusqu'à 100 °C.

Le système de mise sous vide est-il inclus ?

Non. La machine dispose de série d'une vanne pour l'injection manuelle d'azote. La fonction de mise sous vide nécessite un kit optionnel et une alimentation pneumatique adaptée.

Peut-on raccorder la remplisseuse à un pasteurisateur ?

Un ensemble optionnel comprenant un bac de collecte, un flotteur électronique et un boîtier de raccordement est prévu pour cette application. Il doit être associé au chariot de support optionnel.
