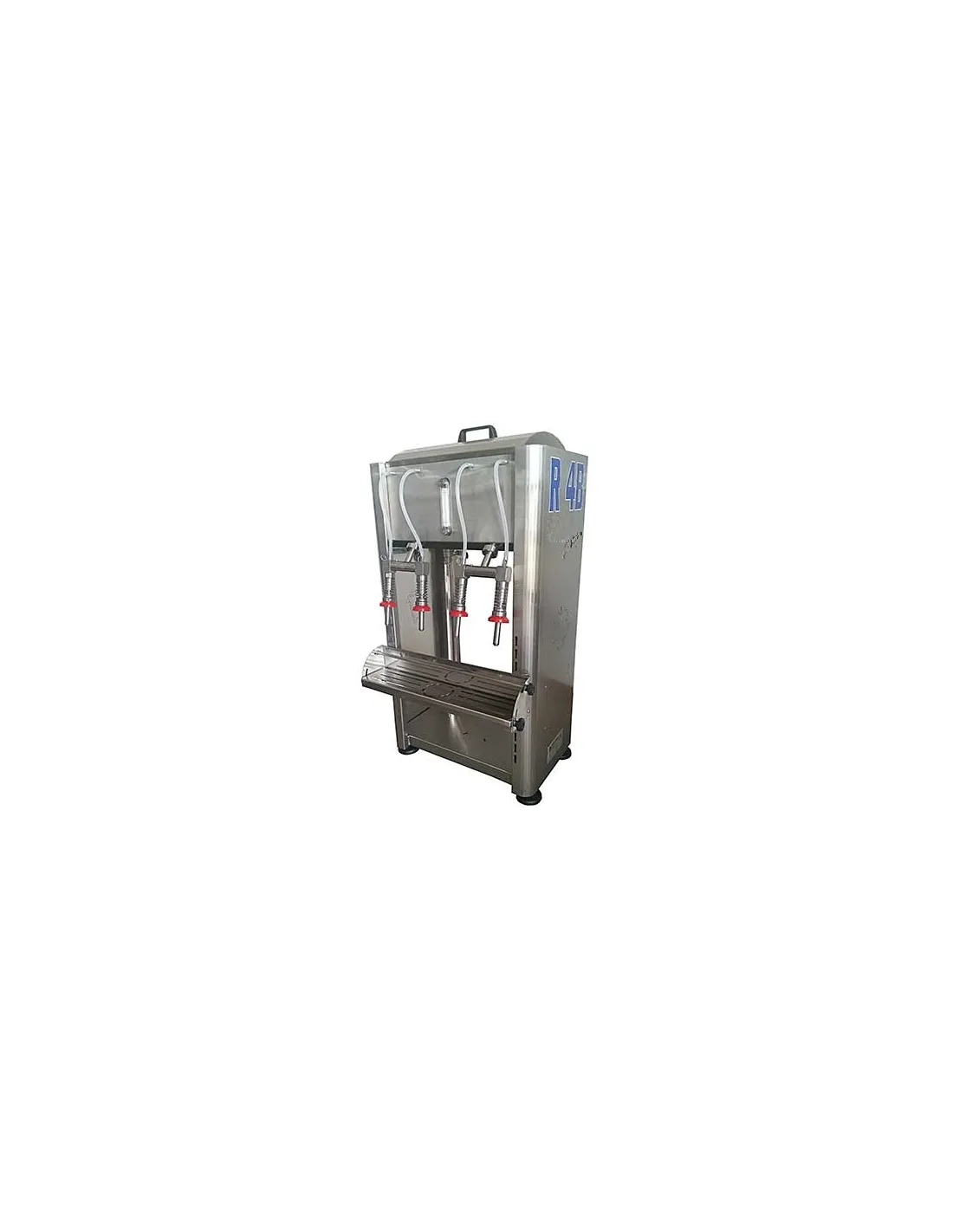

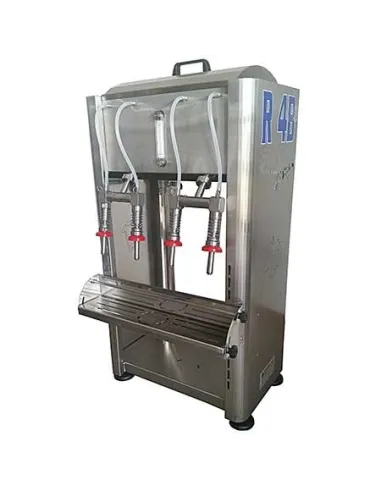

Llenadora de botellas por gravedad de acero inoxidable, 4 o 6 caños

La llenadora de botellas por gravedad de acero inoxidable de 4 o 6 caños está diseñada para el llenado de botellas y envases con líquidos alimentarios compatibles, como vino, aceite, cerveza y zumos de fruta.

Su funcionamiento se basa en el paso del líquido desde el depósito de la máquina hasta las boquillas de llenado por acción de la gravedad. Es una solución para bodegas, productores de aceite, empresas de transformación alimentaria y actividades que necesitan organizar el envasado de sus productos.

La máquina está disponible en dos versiones: 4 caños, con depósito de 45 litros y una producción aproximada de 670 L/h, o 6 caños, con depósito de 66 litros y un rendimiento orientativo de hasta 980 L/h.

La configuración básica se suministra sin bomba ni flotador. Mediante los accesorios opcionales, es posible adaptar la llenadora al sistema de alimentación del líquido, a las características del producto y a los envases utilizados.

Ventajas de la llenadora de botellas por gravedad

• Dos configuraciones disponibles: modelos de 4 y 6 caños para diferentes necesidades de producción.
• Llenado por gravedad: el líquido pasa desde el depósito hasta las boquillas mediante un sistema de caída.
• Construcción en acero inoxidable: estructura metálica con válvulas de carga y descarga en acero inoxidable AISI 316.
• Configuración adaptable: posibilidad de incorporar bombas, flotadores y accesorios específicos según las necesidades de trabajo.
• Diferentes aplicaciones alimentarias: apta para el llenado de productos compatibles, con accesorios específicos para determinados líquidos y condiciones de uso.
• Soporte para botellas inclinable: bandeja de acero inoxidable que facilita la colocación y retirada de los envases.

Modelos disponibles: llenadora de 4 o 6 caños

La elección entre las dos versiones depende principalmente de la cantidad de líquido que se necesita envasar y del ritmo de producción previsto.

Las producciones indicadas son orientativas. El rendimiento efectivo puede variar según el producto, los envases utilizados y la configuración de la máquina.

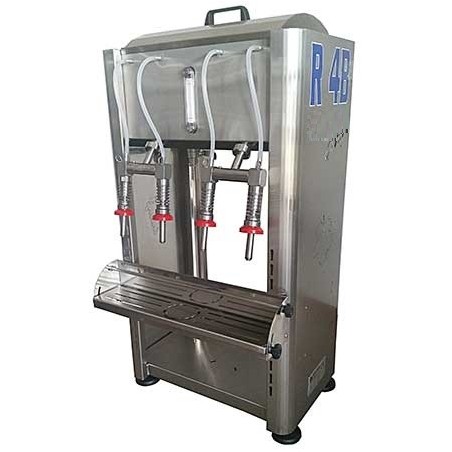

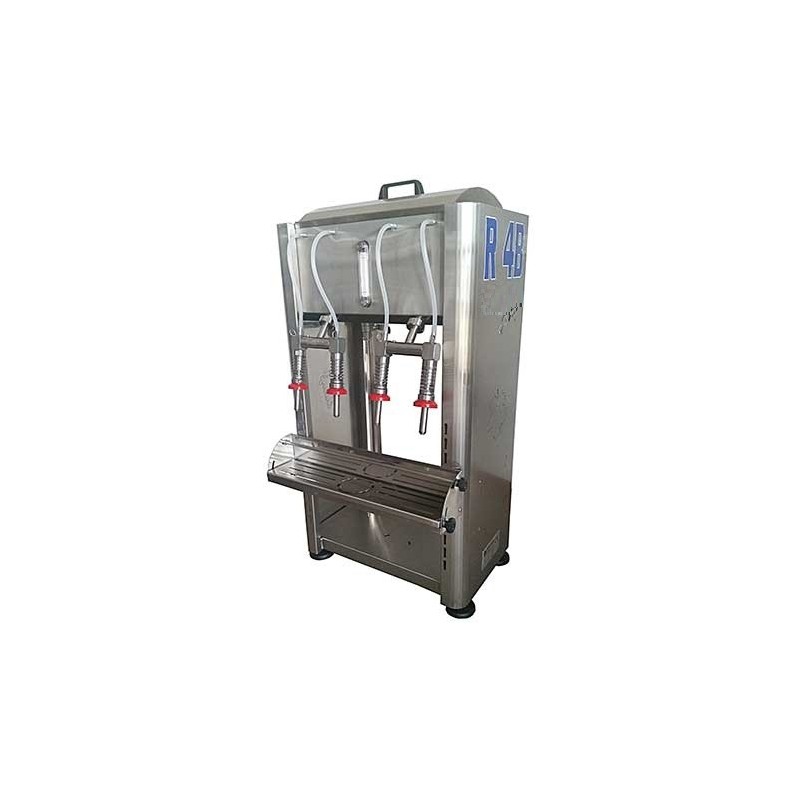

Llenadora de 4 caños: depósito de 45 litros

La versión de 4 caños dispone de un depósito de 45 litros y ofrece una capacidad productiva aproximada de 670 litros por hora.

Es una opción para las actividades que necesitan una máquina de llenado de varios caños sin recurrir a la configuración de mayor capacidad.

Sus dimensiones son de 58 × 107 × 50 cm y su peso aproximado es de 38 kg.

Llenadora de 6 caños: depósito de 66 litros

La versión de 6 caños aumenta la capacidad del depósito hasta 66 litros y permite alcanzar una producción orientativa de aproximadamente 980 litros por hora.

Está indicada para quienes necesitan incrementar la cantidad de líquido envasado por unidad de tiempo y prefieren una máquina con más puntos de llenado.

Características técnicas

• Construcción: acero inoxidable.
• Sistema de funcionamiento: llenado por gravedad.
• Boquillas estándar: Ø15 mm con conexión DIN 15.
• Acabado interior: BA pulido brillante.
• Acabado exterior: Scotch-Brite.
• Válvulas de carga y descarga: acero inoxidable AISI 316.
• Seguridad del circuito: válvula antirretorno.
• Control visual: indicador de nivel de Trogamid.
• Diámetro interior máximo de la boca de la botella: 27 mm en la configuración estándar.
• Adaptación opcional: bocas de hasta 40 mm o llenado a ras.
• Altura interna de llenado: hasta 80 mm, ampliable a 110 mm bajo pedido.
• Soporte de botellas: bandeja inclinable de acero inoxidable.
• Capacidad del depósito: 45 o 66 litros, según el modelo.
• Producción orientativa: 670 o 980 L/h, según el modelo.

Las dimensiones de 58 × 107 × 50 cm y el peso de 38 kg corresponden a la versión de 4 caños.

¿Cómo funciona el llenado por gravedad?

El líquido se introduce en el depósito de la llenadora y pasa hacia las botellas a través de las boquillas por acción de la gravedad.

La máquina se suministra de serie sin bomba ni flotador. Esta configuración permite determinar el sistema de alimentación más adecuado para cada instalación, teniendo en cuenta la procedencia del líquido y la organización de la línea de trabajo.

Cuando se necesita incorporar una alimentación mediante bomba o un sistema de control del nivel del depósito, pueden seleccionarse los accesorios opcionales correspondientes.

La elección de estos componentes debe realizarse de acuerdo con el líquido que se va a envasar y las condiciones de funcionamiento previstas.

Aplicaciones: vino, aceite, cerveza y zumos

La llenadora está destinada al envasado de líquidos alimentarios compatibles. Las boquillas y los accesorios deben seleccionarse según las características de cada producto.

Llenado de botellas de vino

El sistema por gravedad permite utilizar la máquina para el embotellado de vino, con la posibilidad de incorporar una bomba y un sistema de control de nivel cuando lo requiera la instalación.

La disponibilidad de cuatro o seis caños facilita la elección de la capacidad de producción más adecuada.

Llenado de aceite y líquidos viscosos

Para el aceite y otros líquidos de mayor viscosidad se pueden seleccionar boquillas opcionales de Ø17 mm, en lugar de las boquillas estándar de Ø15 mm.

La elección debe tener en cuenta las características del líquido y las condiciones de trabajo.

Llenado de cerveza

La máquina contempla aplicaciones para cerveza y dispone de una válvula antiespuma opcional.

Antes de configurar el equipo para este producto, es necesario comprobar que el sistema de llenado resulta adecuado para las características de la cerveza y del proceso de envasado previsto.

Llenado de zumos y líquidos calientes

Para el envasado de zumos y otros líquidos alimentarios que requieran trabajar a temperaturas elevadas, está disponible un kit específico compuesto por termómetro y tapa anticondensación.

También existe una configuración opcional para conectar la máquina a una instalación de pasteurización mediante una electroválvula neumática de entrada de tres vías, que debe combinarse con el flotador electrónico.

Accesorios opcionales: configura la llenadora según tus necesidades

La configuración básica de la llenadora no incluye bomba ni flotador. Los accesorios permiten adaptar el equipo al líquido, al sistema de alimentación y al tipo de botella o envase.

Bombas y control del nivel

• Flotador mecánico de acero inoxidable: accesorio para el control del nivel del depósito.
• Flotador electrónico: con predisposición para conectar una bomba externa.
• Electrobomba centrífuga de acero inoxidable.
• Electrobomba de acero inoxidable con impulsor de goma.
• Electroválvula de entrada de líquido: debe combinarse exclusivamente con el flotador electrónico.

Boquillas y accesorios para diferentes envases

• Boquillas Ø17 mm: para aceite y otros líquidos viscosos compatibles.
• Juntas cónicas sobredimensionadas: para envases con bocas de entre 27 y 40 mm de diámetro.
• Juntas planas: para configuraciones de llenado a ras.
• Kit para envases de PVC no rígido: adaptación específica para este tipo de recipiente.

Accesorios para aplicaciones específicas

• Válvula antiespuma: opción destinada al llenado de cerveza.
• Kit para líquidos calientes: compuesto por termómetro y tapa anticondensación.
• Válvula manual para inyección de nitrógeno: permite incorporar esta función en la botella.
• Electroválvula neumática de entrada de tres vías: para conexión con una instalación de pasteurización; requiere flotador electrónico.
• Filtro de placas: opción de filtración de 20 placas.
• Kit ATEX: configuración específica que incluye flotador y bomba, disponible para aplicaciones que requieran este tipo de equipamiento. La idoneidad debe comprobarse según las condiciones de uso previstas.

Carro opcional

La llenadora también puede configurarse con un carro opcional para facilitar su desplazamiento y colocación en la zona de trabajo.

El carro no forma parte de la configuración básica y debe seleccionarse como accesorio adicional.

¿Qué debes comprobar antes de elegir tu llenadora?

Para seleccionar la configuración adecuada, conviene tener en cuenta cuatro aspectos:

1. Tipo de líquido: vino, aceite, cerveza, zumo u otro producto alimentario compatible. La viscosidad y la temperatura pueden hacer necesarios accesorios específicos.
2. Producción prevista: el modelo de 4 caños alcanza aproximadamente 670 L/h y el de 6 caños, 980 L/h.
3. Formato del envase: comprueba el diámetro interior de la boca, la altura interna de llenado y la necesidad de juntas o boquillas especiales.
4. Sistema de alimentación: determina si necesitas incorporar una bomba, un flotador o una conexión con otros equipos de la línea.

La elección conjunta de la máquina y sus accesorios permite adaptar la configuración a las condiciones reales del proceso de envasado.

Preguntas frecuentes sobre la llenadora de botellas

¿La llenadora incluye bomba y flotador?

No. La configuración básica se suministra sin bomba ni flotador. Ambos componentes pueden seleccionarse entre los accesorios opcionales, según las necesidades de instalación.

¿Qué diferencia hay entre la llenadora de 4 y la de 6 caños?

La versión de 4 caños tiene un depósito de 45 litros y una producción aproximada de 670 L/h. La de 6 caños incorpora un depósito de 66 litros y alcanza aproximadamente 980 L/h.

¿Se puede utilizar para llenar botellas de aceite?

Sí, siempre que el producto sea compatible con la configuración utilizada. Para aceite y otros líquidos más viscosos están disponibles boquillas opcionales de Ø17 mm.

¿Puede trabajar con líquidos calientes?

Existe un kit opcional para líquidos calientes, compuesto por termómetro y tapa anticondensación. La configuración debe seleccionarse de acuerdo con la temperatura y las características del producto que se va a envasar.

¿Qué diámetro de boca admiten las botellas?

La configuración estándar admite un diámetro interior máximo de 27 mm. Mediante accesorios específicos es posible adaptar la máquina a bocas de hasta 40 mm o realizar un llenado a ras.

¿Se puede conectar a un pasteurizador?

Existe una electroválvula neumática de entrada de tres vías para la conexión con una instalación de pasteurización. Este accesorio requiere el flotador electrónico.

¿La máquina también tapa las botellas?

No. Su función es el llenado de botellas y envases. El cierre de las botellas debe realizarse mediante un equipo de taponado adecuado.
