Schwerkraft-Flaschenabfüller aus Edelstahl mit 4 oder 6 Füllventilen

Flaschenabfüller mit Schwerkraftsystem für Wein, Öl und Fruchtsäfte

Dieser Flaschenabfüller aus Edelstahl ist für die Abfüllung geeigneter Lebensmittelflüssigkeiten in Flaschen und andere kompatible Behälter konzipiert. Er kann in Weinkellern, landwirtschaftlichen Betrieben, kleinen Brauereien und bei der Verarbeitung von Fruchtsäften eingesetzt werden, sofern die gewählte Ausstattung auf das abzufüllende Produkt abgestimmt ist.

Die Abfüllmaschine arbeitet nach dem Schwerkraftprinzip: Die Flüssigkeit gelangt aus dem oberen Vorratsbehälter durch die Füllventile in die darunter positionierten Flaschen. Eine Pumpe ist für die eigentliche Schwerkraftabfüllung nicht erforderlich. Soll die Flüssigkeit aus einem externen Behälter zugeführt werden, kann die Maschine mit einer geeigneten Pumpe und einer entsprechenden Füllstandsregelung ausgestattet werden.

Der Edelstahl-Flaschenabfüller ist wahlweise mit 4 oder 6 Füllventilen erhältlich. Die verschiedenen Ausführungen unterscheiden sich hinsichtlich des Behältervolumens und der angegebenen Stundenleistung.

4 oder 6 Füllventile: Welche Ausführung passt zu Ihrem Bedarf?

Beide Ausführungen arbeiten nach demselben Abfüllprinzip. Die Wahl hängt insbesondere von der zu verarbeitenden Flüssigkeitsmenge und der gewünschten Abfüllleistung ab.

Die Leistungsangaben sind Richtwerte. Die tatsächlich erreichbare Abfüllmenge hängt unter anderem von der Flüssigkeit, den verwendeten Füllventilen und den Arbeitsbedingungen ab.

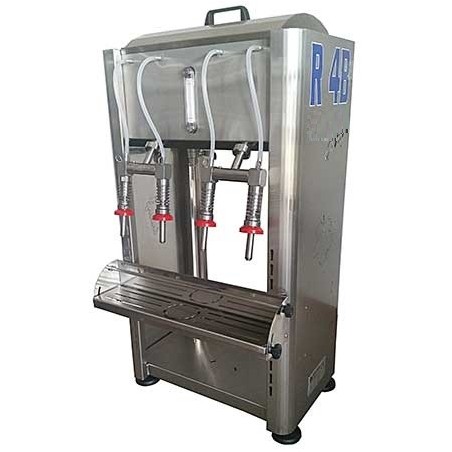

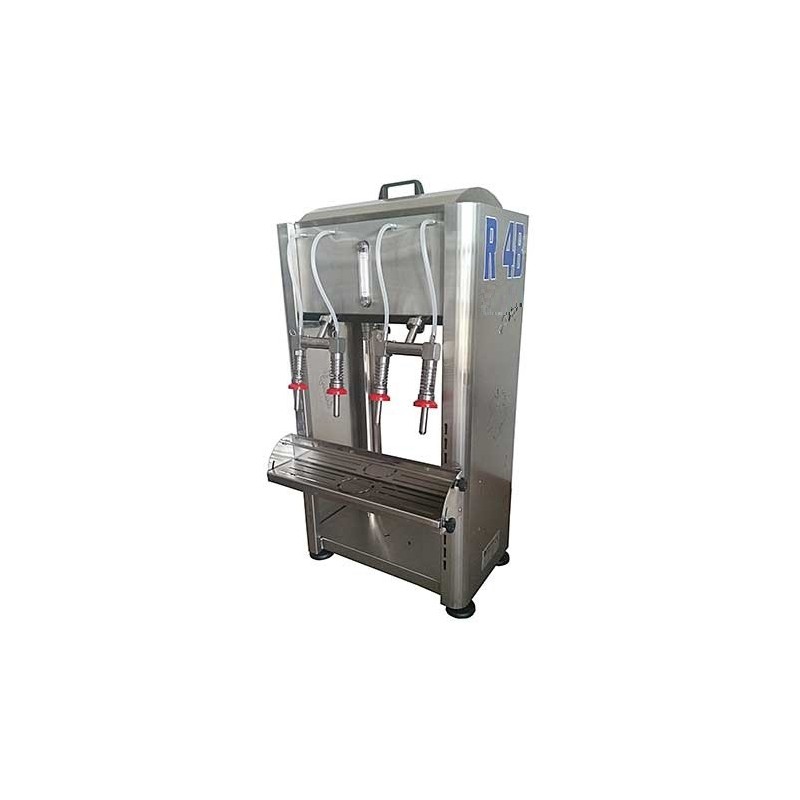

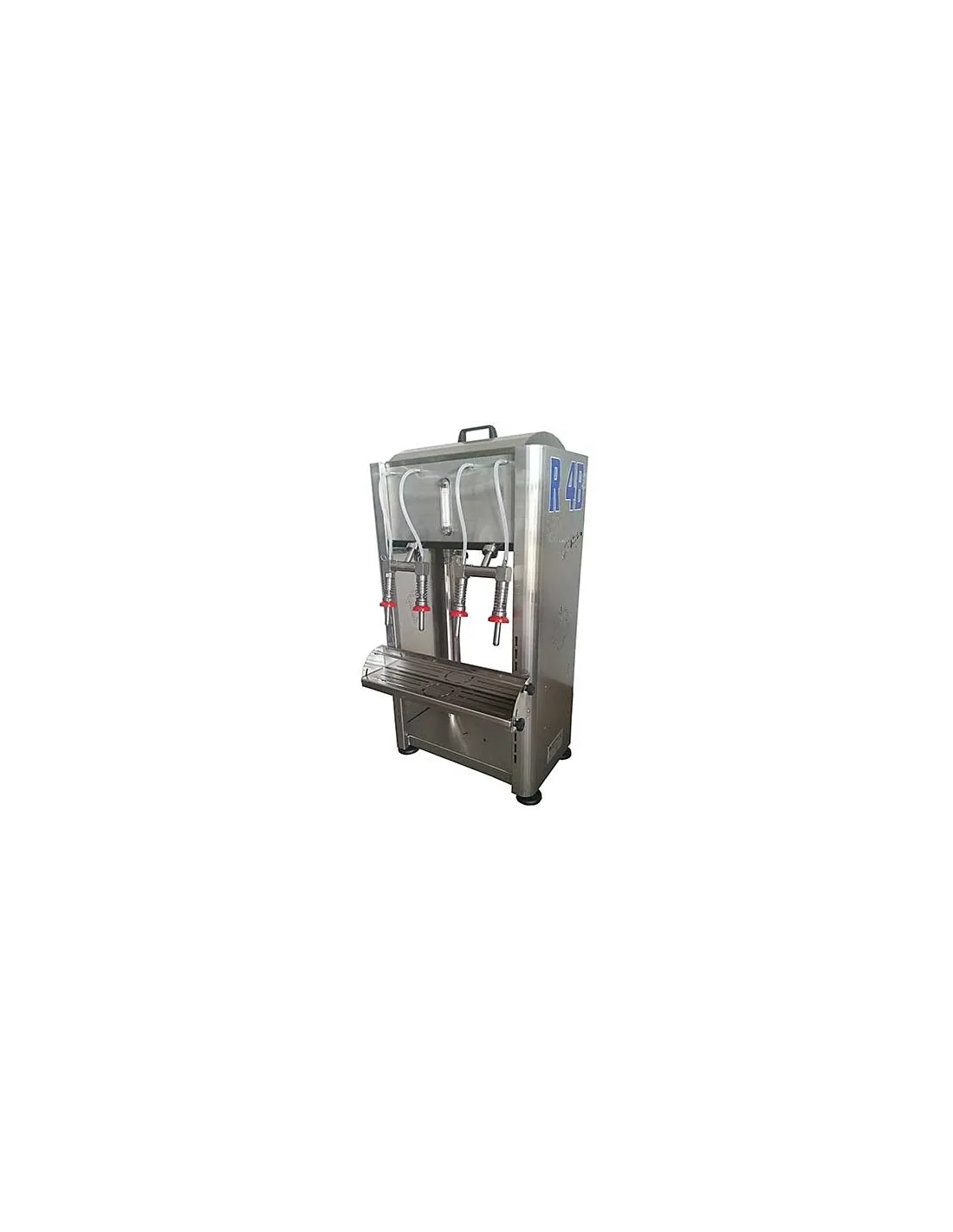

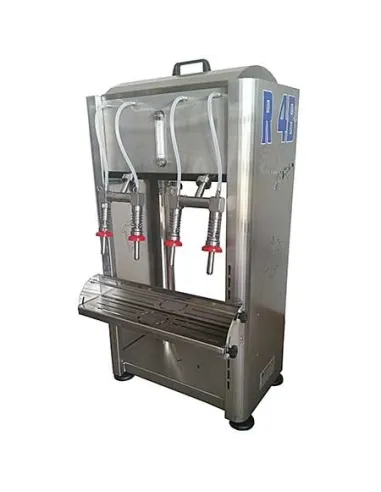

Ausführung mit 4 Füllventilen

Das Modell mit vier Füllventilen besitzt einen Vorratsbehälter mit 45 Litern Fassungsvermögen. Die angegebene Abfüllleistung beträgt ungefähr 670 Liter pro Stunde.

Es eignet sich für Betriebe, die eine Abfüllmaschine mit vier Abfüllstellen benötigen und ihre Flaschen manuell positionieren.

Ausführung mit 6 Füllventilen

Das Modell mit sechs Füllventilen verfügt über einen größeren Vorratsbehälter mit 66 Litern Fassungsvermögen. Die angegebene Abfüllleistung beträgt bis zu ungefähr 980 Liter pro Stunde.

Diese Ausführung kommt infrage, wenn größere Flüssigkeitsmengen verarbeitet werden und sechs Abfüllstellen benötigt werden.

Wie funktioniert die Schwerkraftabfüllung?

Bei der Schwerkraftabfüllung fließt die Flüssigkeit aufgrund des Höhenunterschieds zwischen Vorratsbehälter und Flasche durch die Füllventile in die bereitgestellten Behälter.

Die Flaschen werden auf der neigbaren Edelstahlauflage positioniert. Anschließend erfolgt die Befüllung über die Füllventile.

Die Grundausstattung umfasst weder eine Pumpe noch eine Schwimmersteuerung. Beide Komponenten können je nach Aufbau der Abfülllinie und gewünschter Flüssigkeitszufuhr zusätzlich ausgewählt werden.

Für die automatische Regelung des Flüssigkeitszulaufs stehen ein mechanischer Edelstahlschwimmer sowie eine elektronische Schwimmersteuerung mit Anschlussmöglichkeit für eine externe Pumpe zur Verfügung.

Technische Ausstattung des Edelstahl-Flaschenabfüllers

Die Abfüllmaschine kombiniert eine Edelstahlkonstruktion mit Komponenten zur Kontrolle des Flüssigkeitszulaufs und zur Positionierung der Flaschen.

• Konstruktion: Edelstahl.
• Oberflächen: Innen mit glänzender BA-Oberfläche, außen mit Scotch-Brite-Finish.
• Standard-Füllventile: Ø 15 mm mit DIN-15-Anschluss.
• Einlass- und Auslassventile: Edelstahl AISI 316.
• Rückschlagventil: Bestandteil der technischen Ausstattung.
• Füllstandsanzeige: Aus Trogamid.
• Flaschenauflage: Neigbare Halterung aus Edelstahl.
• Maximaler Innendurchmesser der Flaschenöffnung: 27 mm in der Standardausführung; bis 40 mm oder randbündige Abfüllung auf Anfrage mit entsprechender Ausstattung.
• Angegebenes maximales Innenmaß im Einfüllbereich: 80 mm in der Standardausführung; 110 mm auf Anfrage.

Die Abmessungen der Flaschenöffnung und des Einfüllbereichs müssen vor der Auswahl mit den tatsächlich verwendeten Behältern abgeglichen werden.

Abmessungen der Ausführung mit 4 Füllventilen

• Abmessungen: 58 × 107 × 50 cm.
• Vorratsbehälter: 45 Liter.
• Abfüllleistung: ca. 670 l/h.

Welche Flüssigkeiten lassen sich abfüllen?

Der Flaschenabfüller kann für verschiedene Lebensmittelflüssigkeiten eingesetzt werden. Entscheidend sind die Eigenschaften des Produkts, die Arbeitstemperatur, die verwendeten Füllventile und die gewählte Zusatzausstattung.

Wein abfüllen

Für die Abfüllung von Wein stehen standardmäßig Füllventile mit einem Durchmesser von 15 mm zur Verfügung. Je nach Aufbau der Abfülllinie können eine Pumpe und eine Schwimmersteuerung ergänzt werden.

Für Anwendungen, bei denen vor der Befüllung Stickstoff in die Flasche eingebracht werden soll, ist eine manuelle Stickstoff-Injektionsarmatur als Zubehör erhältlich.

Olivenöl und viskosere Flüssigkeiten abfüllen

Für Olivenöl und andere geeignete Flüssigkeiten mit höherer Viskosität sind optional Füllventile mit einem Durchmesser von 17 mm erhältlich.

Bei der Konfiguration müssen die Fließeigenschaften des Produkts sowie die Anforderungen an die Flüssigkeitszufuhr berücksichtigt werden.

Bier abfüllen

Der Flaschenabfüller kann für geeignete Anwendungen bei der Bierabfüllung konfiguriert werden. Hierfür steht eine spezielle Antischaumarmatur zur Verfügung.

Die Maschine arbeitet nach dem Schwerkraftprinzip. Sie ist keine Gegendruck-Abfüllmaschine für die Druckabfüllung karbonisierter Getränke.

Fruchtsäfte und heiße Flüssigkeiten abfüllen

Für Fruchtsäfte und geeignete heiße Flüssigkeiten ist optional ein Heißabfüll-Kit erhältlich. Dieses besteht aus einem Thermometer und einem Antikondensationsdeckel.

Für die Einbindung in eine Pasteurisierungsanlage ist außerdem ein pneumatisches 3-Wege-Einlassventil erhältlich. Dieses Zubehör muss mit der elektronischen Schwimmersteuerung kombiniert werden.

Die zulässige Abfülltemperatur und die Eignung der gewählten Konfiguration müssen vor dem Einsatz anhand des Produkts und der Anlagenausstattung geprüft werden.

Optionales Zubehör: Den Flaschenabfüller passend konfigurieren

Die Maschine wird in der Grundausstattung ohne Pumpe und ohne Schwimmer geliefert. Für unterschiedliche Flüssigkeiten, Behälter und Arbeitsabläufe stehen verschiedene Zubehörkomponenten zur Verfügung.

Flüssigkeitszufuhr und Füllstandsregelung

• Mechanischer Edelstahlschwimmer: Zur Regelung des Flüssigkeitsstands im Vorratsbehälter.
• Elektronische Schwimmersteuerung: Mit Anschlussmöglichkeit für eine externe Pumpe.
• Edelstahl-Kreiselpumpe: Als zusätzliche Förderpumpe erhältlich.
• Edelstahlpumpe mit Gummilaufrad: Alternative Pumpenausführung.
• Elektrisches Einlassventil: Nur in Verbindung mit der elektronischen Schwimmersteuerung zu verwenden.

Die passende Kombination richtet sich danach, wie die Flüssigkeit zur Abfüllmaschine gelangt und wie der Füllstand im Vorratsbehälter geregelt werden soll.

Füllventile und Zubehör für unterschiedliche Behälter

• Füllventile Ø 17 mm für Olivenöl und andere geeignete viskosere Flüssigkeiten.
• Füllventile Ø 11 mm.
• Ausführung für eine größere innere Einfüllhöhe bis 110 mm auf Anfrage.
• Größere konische Dichtungen für Flaschenöffnungen mit einem Durchmesser von 27 bis 40 mm.
• Flachdichtungen für randbündiges Befüllen.
• Kit zur Befüllung geeigneter nicht formstabiler PVC-Behälter.

Die Auswahl der Dichtungen und Füllventile muss auf die tatsächlichen Abmessungen und die Bauform der verwendeten Behälter abgestimmt werden.

Zubehör für besondere Abfüllanwendungen

• Antischaumarmatur: Für entsprechende Anwendungen bei der Bierabfüllung.
• Manuelle Stickstoff-Injektionsarmatur: Zum Einbringen von Stickstoff in die Flasche.
• Heißabfüll-Kit: Bestehend aus Thermometer und Antikondensationsdeckel.
• Pneumatisches 3-Wege-Einlassventil: Für die Verbindung mit einer Pasteurisierungsanlage, nur in Kombination mit der elektronischen Schwimmersteuerung.
• Plattenfilter mit 20 Filterplatten: Als ergänzende Filterkomponente erhältlich; die passende Einbindung ist abhängig von der Anlagenkonfiguration.
• Transportwagen: Optional erhältlich, wenn eine mobile Aufstellung gewünscht wird.

Für besondere Anwendungen mit potenziell explosionsfähigen Flüssigkeiten ist eine gesonderte ATEX-Konfiguration mit geeigneter Pumpe und Füllstandsregelung vorgesehen. Die Standardmaschine ist nicht automatisch für solche Anwendungen geeignet. Die konkrete Ausführung und ihre Eignung müssen vor der Bestellung geklärt werden.

Worauf sollten Sie vor dem Kauf achten?

Für die Auswahl des passenden Edelstahl-Flaschenabfüllers sind insbesondere folgende Punkte entscheidend:

• Abfüllmenge: Benötigen Sie vier oder sechs Füllventile und welche Stundenleistung ist für Ihren Betrieb sinnvoll?
• Flüssigkeit: Handelt es sich um Wein, Öl, Bier, Fruchtsaft oder ein anderes kompatibles Produkt?
• Viskosität: Werden die Standardventile mit Ø 15 mm verwendet oder sind größere Füllventile erforderlich?
• Flaschen: Stimmen Öffnungsdurchmesser und Innenmaße mit den Füllventilen und Dichtungen überein?
• Flüssigkeitszufuhr: Soll die Maschine ohne Pumpe betrieben oder mit einer Pumpe und Füllstandsregelung ergänzt werden?
• Temperatur: Ist ein Kit für die Abfüllung heißer Flüssigkeiten erforderlich?
• Aufstellung: Wird eine stationäre Ausführung benötigt oder ist ein Transportwagen sinnvoll?

Wenn Sie Fragen zur passenden Konfiguration haben, kontaktieren Sie AgriStore unter info@agristorecosenza.it.

Häufig gestellte Fragen zum Schwerkraft-Flaschenabfüller

Ist eine Pumpe im Lieferumfang enthalten?

Nein. Die Grundausstattung wird ohne Pumpe und ohne Schwimmersteuerung geliefert. Passende Pumpen und Systeme zur Füllstandsregelung sind optional erhältlich.

Welche Abfüllleistung haben die Modelle mit 4 und 6 Füllventilen?

Das Modell mit vier Füllventilen erreicht eine angegebene Leistung von ungefähr 670 l/h. Die Ausführung mit sechs Füllventilen ist für bis zu ungefähr 980 l/h angegeben. Die tatsächliche Leistung hängt von den Einsatzbedingungen ab.

Kann die Maschine Olivenöl abfüllen?

Ja, bei entsprechender Konfiguration. Für Olivenöl und andere geeignete viskosere Flüssigkeiten stehen Füllventile mit Ø 17 mm zur Verfügung. Die Ausführung muss auf die Eigenschaften des abzufüllenden Produkts abgestimmt werden.

Ist die Abfüllmaschine für heiße Fruchtsäfte geeignet?

Für geeignete heiße Flüssigkeiten ist ein optionales Kit mit Thermometer und Antikondensationsdeckel erhältlich. Die zulässige Arbeitstemperatur und die vollständige Anlagenkonfiguration müssen vor dem Einsatz geprüft werden.

Kann ich Flaschen mit einer Öffnung von mehr als 27 mm verwenden?

Die Standardausführung ist für einen maximalen Innendurchmesser der Flaschenöffnung von 27 mm angegeben. Für Öffnungen bis 40 mm sind größere konische Dichtungen erhältlich. Alternativ stehen Flachdichtungen für randbündiges Befüllen zur Verfügung.

Kann der Flaschenabfüller mit einer Pasteurisierungsanlage verbunden werden?

Für diese Anwendung ist optional ein pneumatisches 3-Wege-Einlassventil erhältlich. Es muss mit der elektronischen Schwimmersteuerung kombiniert werden. Die passende Verbindung ist anhand der vorhandenen Anlage zu prüfen.

Ist die Maschine eine isobarische Abfüllanlage?

Nein. Dieser Flaschenabfüller arbeitet nach dem Schwerkraftprinzip. Er ist nicht mit einer Gegendruck-Abfüllmaschine gleichzusetzen, bei der der Füllvorgang unter kontrollierten Druckbedingungen erfolgt.

Gehört der Transportwagen zur Grundausstattung?

Nein. Der Transportwagen ist als optionales Zubehör erhältlich und muss bei Bedarf zusätzlich ausgewählt werden.
