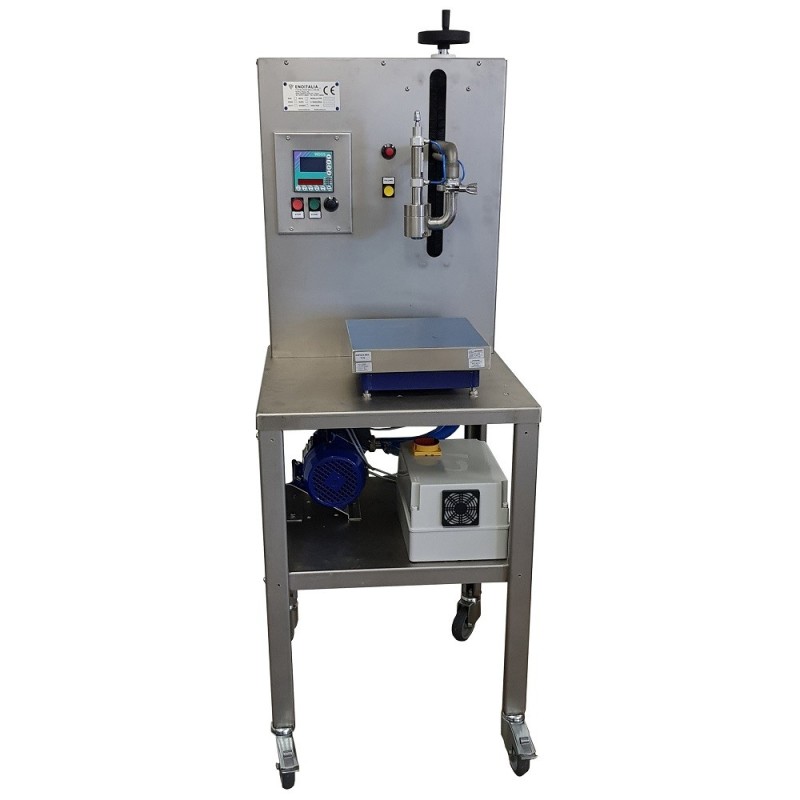

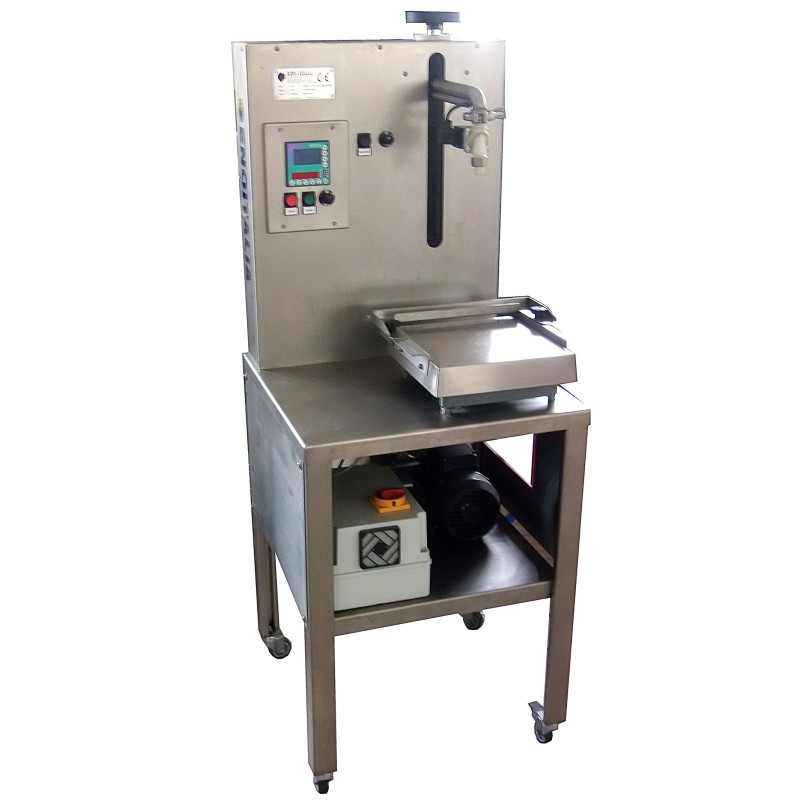

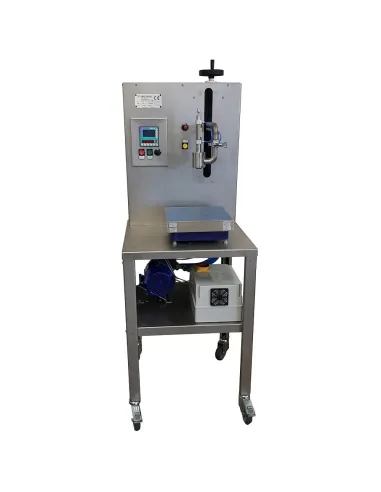

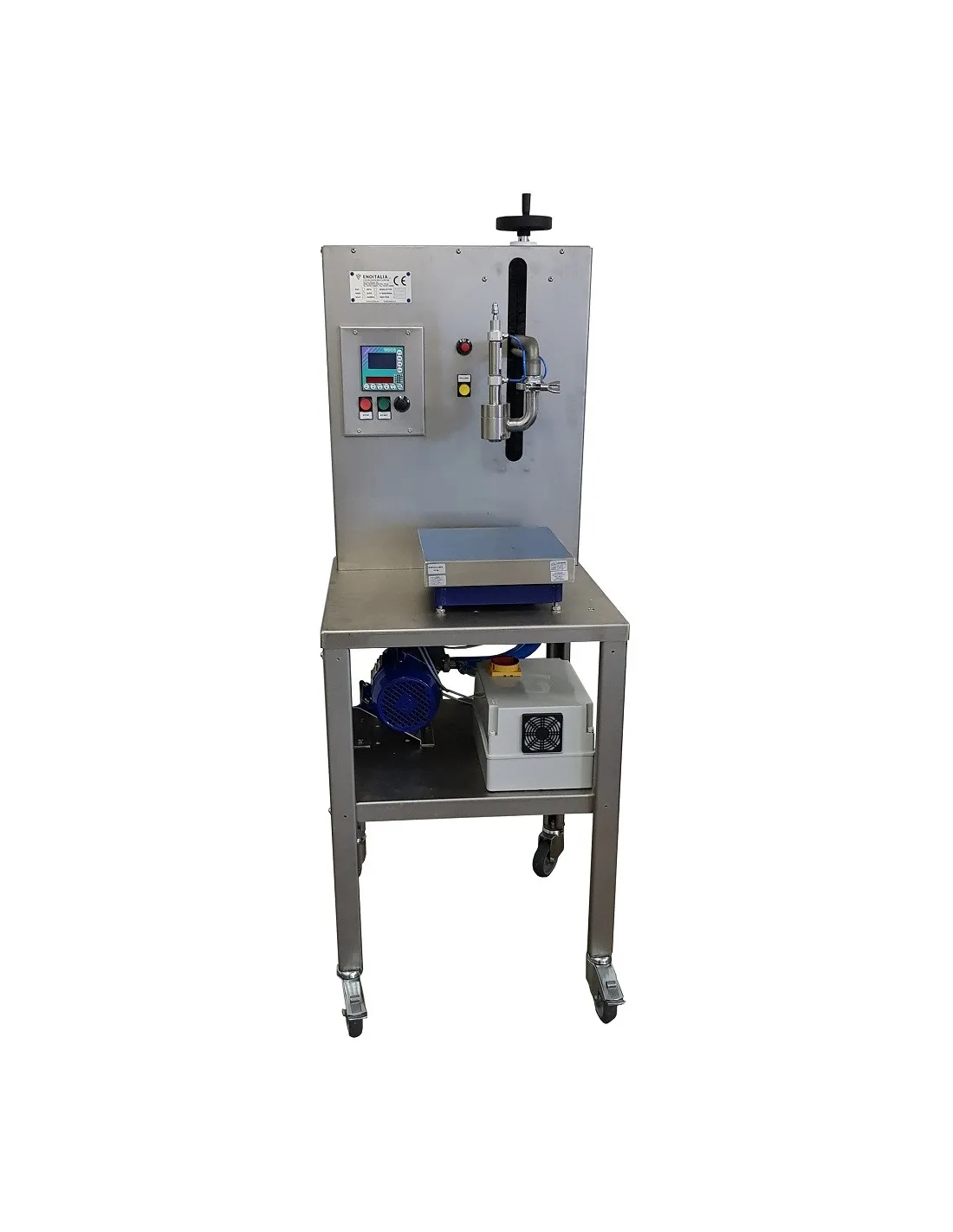

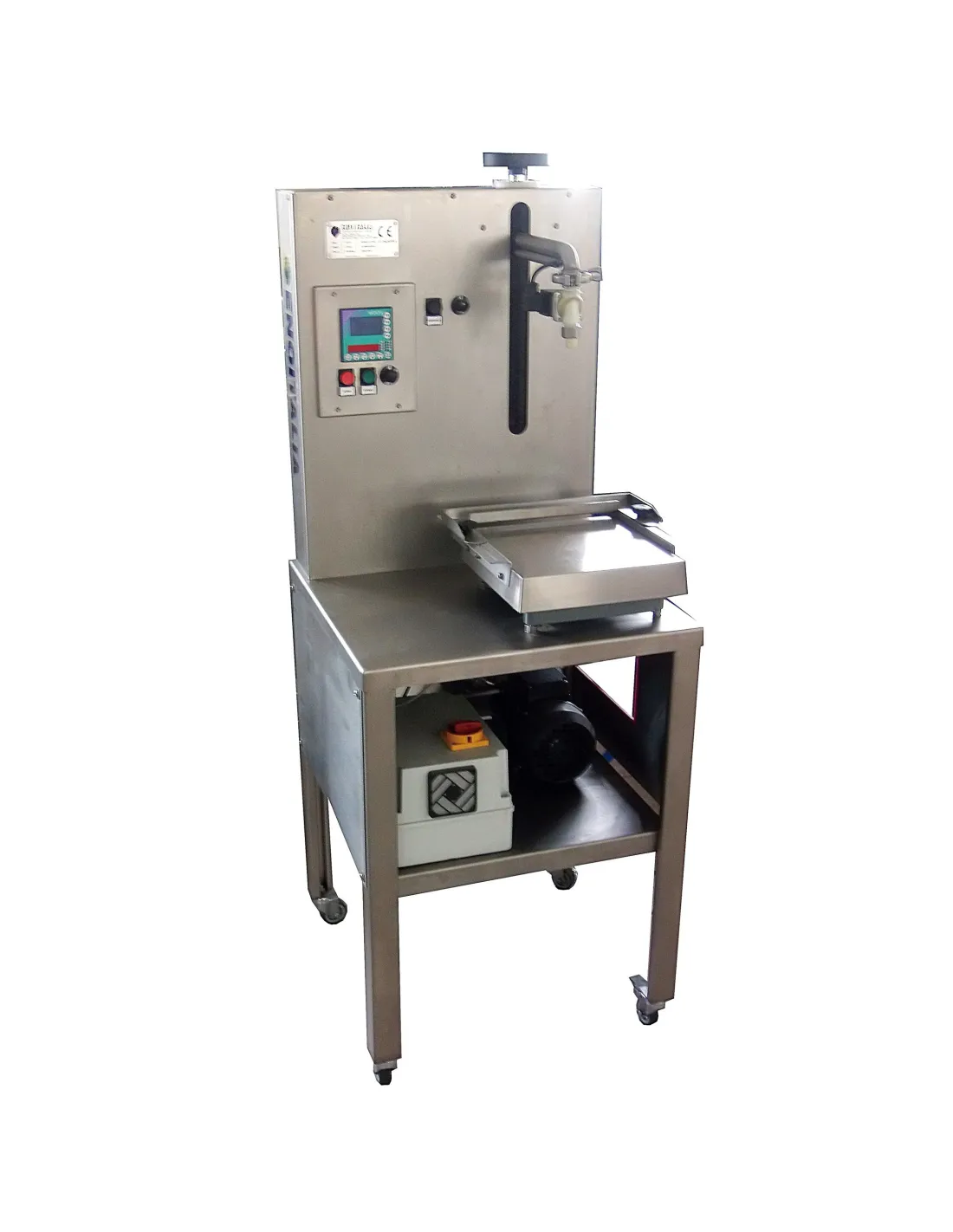

Abfüllmaschine für Öl mit Waage und Drehzahlregelung – 0,1–5 Liter

Ölabfüllmaschine mit Waage für die gewichtsbasierte Abfüllung

Die Abfüllmaschine für Öl mit integrierter Waage ist für das Dosieren und Abfüllen von Olivenöl sowie weiteren geeigneten flüssigen und leicht dickflüssigen Produkten konzipiert. Sie eignet sich für Ölmühlen, landwirtschaftliche Betriebe und Lebensmittelhersteller, die unterschiedliche Behältergrößen mit einer gewichtsabhängigen Mengensteuerung befüllen möchten.

Das Abfüllsystem arbeitet mit einer elektronischen Waage. Nach der Vorbereitung durch den Bediener übernimmt die Maschine automatisch die Tarierung, den Füllvorgang, die Reduzierung der Füllgeschwindigkeit und das Abschalten.

Die integrierte elektronische Drehzahlregelung ermöglicht es, die Pumpengeschwindigkeit an das Produkt und den verwendeten Behälter anzupassen. Die gewünschte Einstellung lässt sich über das Bedienfeld auswählen.

Zur Wahl stehen verschiedene Pumpenausführungen. Die Standardversion besitzt eine Pumpe mit 600 l/h Förderleistung. Für höhere Leistungen oder besondere Produkte sind weitere Konfigurationen erhältlich.

Wie funktioniert die Abfüllung nach Gewicht?

Bei dieser Abfüllmaschine wird die eingefüllte Produktmenge über eine Waage kontrolliert. Der Behälter steht während des Füllvorgangs auf der integrierten Wägeplattform.

Der Bediener wählt eine gespeicherte Rezeptur, stellt die Höhe des Füllkopfes ein und startet den Vorgang.

1. Rezeptur auswählen: Die gewünschte Einstellung über den Wahlschalter am Bedienfeld auswählen.
2. Behälter positionieren: Den leeren Behälter auf die Wägeplattform stellen und den Füllkopf an die Behälterhöhe anpassen.
3. Füllzyklus starten: Den Startbefehl am Bedienfeld auslösen.
4. Automatische Tarierung: Die Maschine berücksichtigt das Gewicht des leeren Behälters.
5. Produkt fördern: Die Pumpe transportiert das Produkt durch die Fülldüse in den Behälter.
6. Geschwindigkeit reduzieren: Gegen Ende des Füllvorgangs verringert die Steuerung die Abfüllgeschwindigkeit.
7. Abfüllung beenden: Die Maschine berücksichtigt den Produktnachlauf und stoppt den Vorgang entsprechend der eingestellten Menge.

Die Steuerung prüft außerdem zu Beginn, ob der Behälter bereits gefüllt ist, um ein unbeabsichtigtes Überfüllen zu vermeiden.

Das Positionieren und Wechseln der Behälter erfolgt durch den Bediener. Der eigentliche Dosier- und Füllvorgang wird anschließend automatisch gesteuert.

Elektronische Steuerung mit 99 Rezepturen

Das Bedienfeld verfügt über 99 Rezepturplätze, davon 10 mit voreingestellten Formeln.

Die elektronische Steuerung ermöglicht die Anpassung des Füllvorgangs an unterschiedliche Behältergrößen und Produkte.

Funktionen der Steuerung

• Automatische Tara: Berücksichtigung des Leergewichts des Behälters beim Start.
• Prüfung des Behälterfüllstands: Kontrolle zu Beginn des Füllvorgangs zur Vermeidung eines unbeabsichtigten Überfüllens.
• Langsamfüllfunktion: Reduzierung der Geschwindigkeit gegen Ende des Füllvorgangs.
• Produktnachlauf-Korrektur: Berücksichtigung der Produktmenge, die nach dem Schließen des Magnetventils noch austritt.
• Grafische Anzeige: Darstellung des laufenden Füllvorgangs.
• Mengenzähler: Verwaltung der bereits abgefüllten und noch abzufüllenden Produktmengen.
• Manuelle Produktausgabe: Zusätzliche Abgabe über die Pulser-Taste, beispielsweise zur Entnahme einer Produktprobe.

Für Anwendungen, bei denen eine amtliche Eichung der Wägeeinrichtung erforderlich ist, steht die entsprechende metrische Zulassung als optionale Leistung zur Verfügung. Sie gehört nicht automatisch zur Standardausstattung.

Elektronische Drehzahlregelung für unterschiedliche Behälter

Die Ölabfüllmaschine wird serienmäßig mit einem elektronischen Drehzahlregler geliefert.

Über das Potentiometer kann der Bediener die Pumpengeschwindigkeit auch während des Füllvorgangs verändern.

Die Geschwindigkeit lässt sich dadurch an unterschiedliche Produkte und Behältergrößen anpassen.

Für kleine und große Behälter werden zwei unterschiedliche Fülldüsen mitgeliefert. Der Füllkopf kann über ein Handrad in der Höhe verstellt werden.

Die Maschine ist für Behältergrößen von 0,1 bis 5 Litern vorgesehen.

Da die Dosierung nach Gewicht erfolgt, müssen die Einstellungen der gewünschten Füllmenge auf das jeweilige Produkt abgestimmt werden. Ein bestimmtes Gewicht entspricht nicht bei jeder Flüssigkeit automatisch demselben Volumen.

Verfügbare Ausführungen und Pumpenleistung

Die Abfüllmaschine ist mit unterschiedlichen Pumpenkonfigurationen erhältlich. Die geeignete Ausführung hängt vor allem von der gewünschten Produktionsmenge und den Eigenschaften des Produkts ab.

Hinweis: Die Pumpenförderleistung und die tatsächliche Abfüllleistung sind unterschiedliche technische Angaben. Die Zahl der befüllten Behälter hängt unter anderem von der Behältergröße, dem Produkt und den Arbeitsbedingungen ab.

Standardversion mit 600-l/h-Pumpe

Die Standardausführung besitzt eine selbstansaugende Pumpe mit flexiblem Gummilaufrad und einer angegebenen Förderleistung von 600 l/h.

Die Motorleistung beträgt 0,37 kW beziehungsweise 0,5 PS. Für diese Ausführung wird eine Produktion von ungefähr 80 Behältern mit jeweils 5 Litern Fassungsvermögen pro Stunde angegeben.

Der elektronische Drehzahlregler gehört zur Ausstattung.

Leistungsstärkere Version mit 4.500-l/h-Pumpe

Für höhere Produktionsmengen steht eine Version mit einer Pumpe mit flexiblem Gummilaufrad und einer angegebenen Förderleistung von 4.500 l/h zur Verfügung.

Die Motorleistung beträgt 1,1 kW beziehungsweise 1,5 PS. Die angegebene Stundenleistung liegt bei ungefähr 230 Behältern mit jeweils 5 Litern Fassungsvermögen.

Auch diese Ausführung verfügt über die elektronische Drehzahlregelung.

Ausführung mit Drehkolbenpumpe für dickflüssige Produkte

Für besondere Anwendungen mit dickflüssigen Produkten oder geeigneten Flüssigkeiten mit Schwebstoffen ist eine spezielle Ausführung mit einer Drehkolbenpumpe erhältlich.

Die angegebene Förderleistung beträgt 2.000 l/h.

Diese Konfiguration kann unter anderem für geeigneten Honig, Schokoladenprodukte, Cremes, Seife oder Tomatenpassata in Betracht kommen.

Die Eignung muss anhand der Produkteigenschaften und der erforderlichen technischen Ausstattung geprüft werden. Ein Vorratsbehälter gehört bei dieser Ausführung nicht zum Lieferumfang.

Technische Daten der Standardausführung

Die technischen Angaben zu Motorleistung, Pumpenförderleistung, Stundenleistung und Gewicht beziehen sich auf die Standardausführung mit 0,5-PS-Pumpe. Für die anderen Ausführungen gelten die jeweils angegebenen technischen Daten.

Für welche Produkte eignet sich die Abfüllmaschine?

Die FLUIDA-MVE-Abfüllmaschine kann für unterschiedliche flüssige und leicht dickflüssige Produkte eingesetzt werden. Entscheidend ist die Wahl der passenden Pumpenausführung.

Olivenöl abfüllen

Die Maschine ist insbesondere für das Abfüllen von Olivenöl in Flaschen und andere geeignete Behälter vorgesehen.

Die integrierte Waage kontrolliert die abgegebene Menge. Der elektronische Drehzahlregler ermöglicht die Anpassung der Fördergeschwindigkeit, während die Langsamfüllfunktion das Erreichen der eingestellten Menge unterstützt.

Die beiden mitgelieferten Fülldüsen ermöglichen die Anpassung an unterschiedliche Behältergrößen.

Honig und Cremes abfüllen

Für Honig, Cremes und andere dickflüssige Produkte kann eine spezielle Ausführung erforderlich sein.

Hierfür steht eine Version mit Drehkolbenpumpe zur Verfügung. Die geeignete Konfiguration richtet sich unter anderem nach der Viskosität, der Produkttemperatur und möglichen Feststoffanteilen.

Tomatenpassata und Produkte mit Schwebstoffen

Die spezielle Ausführung mit Drehkolbenpumpe ist auch für geeignete Produkte mit Schwebstoffen vorgesehen, beispielsweise Tomatenpassata.

Vor der Bestellung müssen die Produkteigenschaften und die erforderliche Förder- und Abfülltechnik aufeinander abgestimmt werden.

Serienausstattung und optionales Zubehör

Die Maschine wird in der gewählten Grundkonfiguration betriebsbereit geliefert. Der elektronische Drehzahlregler und zwei Fülldüsen für unterschiedliche Behältergrößen gehören zur Serienausstattung.

Folgende zusätzliche Komponenten sind erhältlich:

• Flaschenzentrierung: Zur Positionierung geeigneter Flaschen unter dem Füllkopf.
• Manuelles Stickstoffventil: Für die Einleitung von Stickstoff in den Behälter.
• Metrische Eichung: Optional erhältliche Eichung der Wägezelle durch die zuständige Stelle.
• Bag-in-Box-Füllkit: Für das manuelle Befüllen geeigneter Bag-in-Box-Beutel bis maximal 5 Liter, einschließlich Hebel zum Öffnen und Schließen von Standardverschlüssen des Typs VITOP.
• Geräuscharmer ölfreier Kompressor: Als zusätzliche Ausstattungsoption erhältlich.

Die benötigten Zusatzkomponenten müssen entsprechend dem Produkt und dem vorgesehenen Verpackungsformat ausgewählt werden.

Reinigung und Produkthygiene

Die Abfüllmaschine besitzt lebensmittelgeeignete Gummischläuche, die für die Verwendung mit Olivenöl vorgesehen sind.

Der Förderkreislauf lässt sich vollständig entleeren. Die Schläuche sind laut Produktangaben für die Reinigung mit geeigneten chemischen Reinigungsmitteln oder eine Dampfbehandlung bis 110 °C ausgelegt.

Diese Temperaturangabe bezieht sich auf die Reinigung und ist nicht mit einer Freigabe für die Produktabfüllung bei 110 °C gleichzusetzen.

Die Reinigungsmethode muss entsprechend dem Produkt und den Angaben des Herstellers gewählt werden.

Abfüllmaschine mit Waage oder volumetrischer Dosierer?

Bei dieser Maschine erfolgt die Mengensteuerung über das Gewicht des befüllten Behälters. Die integrierte Waage erfasst die abgegebene Produktmenge und steuert das Ende des Füllvorgangs.

Ein volumetrischer Dosierer arbeitet dagegen mit einem vorgegebenen Volumen beziehungsweise einer entsprechenden Volumenmessung.

Die Entscheidung zwischen beiden Systemen hängt unter anderem von der gewünschten Dosiermethode, dem Produkt, den Behältergrößen und den betrieblichen Anforderungen ab.

Bei der gewichtsabhängigen Abfüllung ist zu beachten, dass das Verhältnis zwischen Gewicht und Volumen vom jeweiligen Produkt abhängt.

Häufig gestellte Fragen zur Ölabfüllmaschine mit Waage

Wie funktioniert die automatische Tarierung?

Nach dem Positionieren des leeren Behälters wird dessen Eigengewicht beim Start des Füllvorgangs automatisch berücksichtigt. Die Maschine kontrolliert anschließend die abgegebene Produktmenge über die integrierte Waage.

Welche Behältergrößen können befüllt werden?

Die Maschine ist für Behälter von 100 ml bis 5 Litern vorgesehen. Der Füllkopf lässt sich in der Höhe verstellen; zwei Fülldüsen für kleine und große Behälter gehören zur Ausstattung.

Ist der elektronische Drehzahlregler bereits enthalten?

Ja. Der elektronische Drehzahlregler gehört zur Serienausstattung. Die Fördergeschwindigkeit kann über das Potentiometer angepasst werden.

Wie viele Behälter können pro Stunde befüllt werden?

Für die Standardversion mit 0,5-PS-Pumpe werden ungefähr 80 Behälter à 5 Liter pro Stunde angegeben. Die leistungsstärkere Ausführung mit 1,5-PS-Pumpe erreicht einen angegebenen Wert von ungefähr 230 Behältern à 5 Liter pro Stunde.

Die tatsächliche Leistung hängt vom Produkt, der gewählten Konfiguration und den Arbeitsbedingungen ab.

Kann die Maschine auch Honig oder Cremes abfüllen?

Für dickflüssige Produkte steht eine spezielle Ausführung mit Drehkolbenpumpe zur Verfügung. Die Eignung muss anhand der Eigenschaften des jeweiligen Produkts geprüft werden.

Ist die Waage bereits amtlich geeicht?

Die metrische Eichung der Wägezelle ist als optionale Leistung erhältlich und gehört nicht automatisch zur Standardausstattung.

Kann ich mit der Maschine Bag-in-Box-Beutel befüllen?

Ja, mit dem optionalen manuellen Bag-in-Box-Füllkit. Es ist für geeignete Beutel bis maximal 5 Liter ausgelegt und umfasst einen Hebel zum Öffnen und Schließen von Verschlüssen des Typs VITOP.

Wie lässt sich die Maschine reinigen?

Der Förderkreislauf kann vollständig entleert werden. Die geeigneten Schlauchleitungen können laut Produktangaben mit passenden chemischen Reinigungsmitteln oder mittels Dampf bis 110 °C gereinigt werden. Die Reinigung muss entsprechend den Herstellerangaben erfolgen.
