Dosier-Abfüllmaschine für Öl und Lebensmittel – OPTIMA

Programmierbare Dosier-Abfüllmaschine für Öl und flüssige Lebensmittel

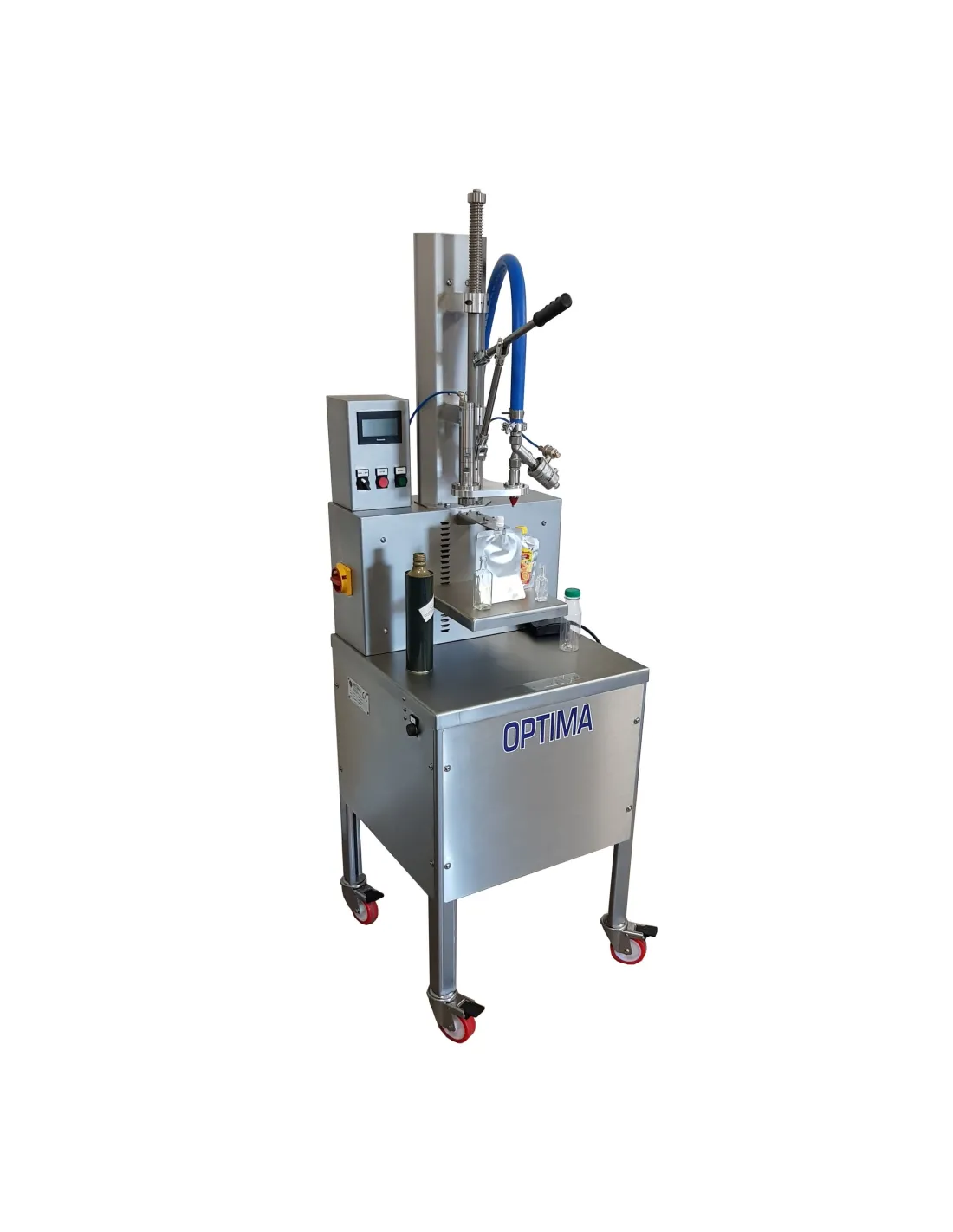

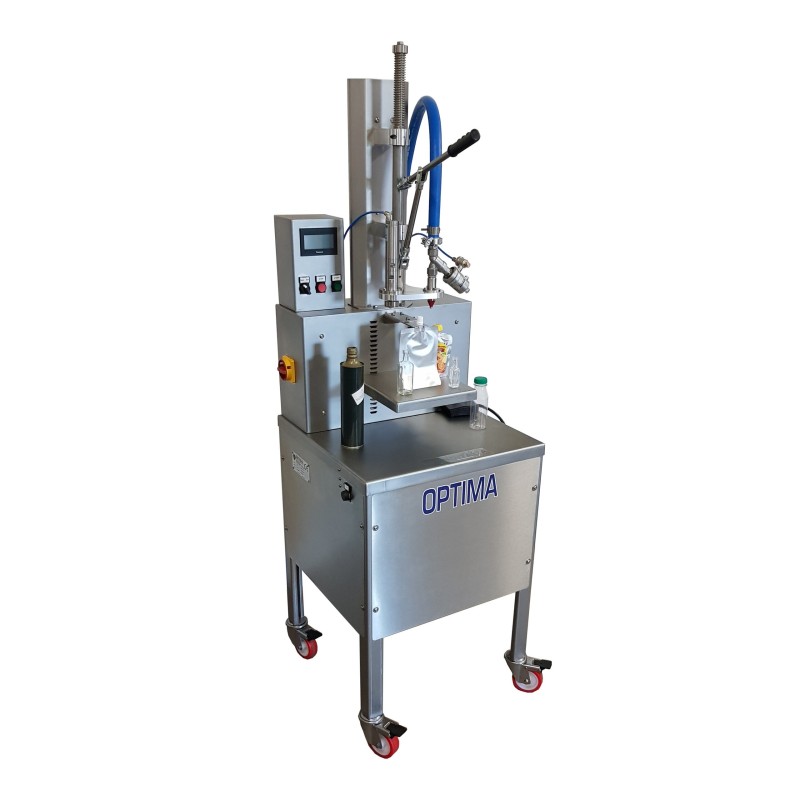

Die Dosier-Abfüllmaschine OPTIMA ist eine professionelle Lösung für die volumetrische Abfüllung von Olivenöl, Wein, Fruchtsäften und weiteren geeigneten flüssigen oder leicht dickflüssigen Produkten.

Sie richtet sich an Ölmühlen, Weinkellereien, landwirtschaftliche Betriebe und Lebensmittelhersteller, die unterschiedliche Füllmengen und Behälterformate verarbeiten möchten.

Die Abfüllmaschine kombiniert eine selbstansaugende Edelstahl-Zahnradpumpe mit einer elektronischen Drehzahlregelung und einer SPS-Steuerung. Über den Touchscreen lassen sich Füllmengen programmieren, Einstellungen speichern und bestehende Rezepturen anpassen.

Der Dosierbereich der Standardausführung beträgt 5 bis 1.000 ml. Die Maschine ist für starre Behälter unterschiedlicher Formen vorgesehen, beispielsweise Flaschen und andere geeignete Gebinde aus Glas, PET oder Aluminium.

Die wichtigsten Eigenschaften der OPTIMA-Abfüllmaschine

• Programmierbare Dosierung: Füllmengen von 5 bis 1.000 ml.
• SPS-Steuerung: Touchscreen mit Selbstlernfunktion und 10 voreingestellten Rezepturen.
• Edelstahl-Zahnradpumpe: Selbstansaugende Dosierpumpe mit Magnetantrieb.
• Elektronische Drehzahlregelung: Anpassung der Fördergeschwindigkeit an Produkt und Behälter.
• Langsamfüllfunktion: Reduzierung der Geschwindigkeit gegen Ende des Abfüllvorgangs.
• Automatischer oder manueller Betrieb: Auswahl über einen entsprechenden Schalter.
• Fußschalter: Starten des Abfüllvorgangs über ein separates Bedienelement.
• Verstellbare Behälterauflage: Höhenanpassung für unterschiedliche Verpackungsformate.
• Fahrbare Edelstahlkonstruktion: Vier Rollen mit Feststellmöglichkeit.

Volumetrische Dosierung mit SPS und Touchscreen

Bei der OPTIMA wird die gewünschte Füllmenge über die elektronische Steuerung vorgegeben. Eine selbstansaugende Zahnradpumpe fördert das Produkt zum Füllkopf.

Die SPS steuert den Abfüllvorgang und ermöglicht die Speicherung verschiedener Einstellungen für wiederkehrende Behälterformate.

Über den Touchscreen können die vorhandenen Rezepturen ausgewählt, Füllparameter verändert und neue Einstellungen angelegt werden.

Selbstlernfunktion und gespeicherte Rezepturen

Die Maschine besitzt ein Selbstlernsystem zur Einrichtung neuer Füllformate.

Der Bediener kann für ein neues Produkt oder einen neuen Behälter die Füllparameter einstellen und anschließend als Rezeptur speichern.

Zehn Rezepturen sind bereits voreingestellt. Weitere Einstellungen können über die Steuerung angelegt werden.

Die elektronische Drehzahlregelung erlaubt es, die Füllgeschwindigkeit an die jeweilige Anwendung anzupassen. Bei Bedarf kann der Füllvorgang mit zwei unterschiedlichen Geschwindigkeiten eingerichtet werden.

Wie funktioniert der automatische Abfüllvorgang?

Die OPTIMA automatisiert den eigentlichen Dosier- und Füllzyklus. Das Positionieren und Wechseln der Behälter erfolgt durch den Bediener.

1. Produkt anschließen: Die selbstansaugende Pumpe mit dem Vorratsbehälter verbinden.
2. Behälter vorbereiten: Den leeren Behälter auf die Auflage stellen und deren Höhe einstellen.
3. Rezeptur auswählen: Das gewünschte Füllprogramm am Touchscreen aufrufen oder die Füllparameter neu einstellen.
4. Füllzyklus starten: Den Startbefehl auslösen, beispielsweise über den Fußschalter.
5. Produkt dosieren: Die Pumpe fördert die eingestellte Produktmenge in den Behälter.
6. Füllvorgang abschließen: Die Steuerung reduziert bei entsprechend eingestelltem Programm die Geschwindigkeit und beendet die Dosierung.

Für wiederkehrende Produktionsabläufe kann die Maschine auch im Automatikmodus mit einer einstellbaren Pause zwischen den Füllzyklen betrieben werden.

Eine automatische Zuführung, Entnahme oder Verschließung der starren Behälter gehört nicht zur beschriebenen Standardausstattung.

Edelstahl-Zahnradpumpe mit elektronischer Drehzahlregelung

Die Abfüllmaschine besitzt eine selbstansaugende Zahnrad-Dosierpumpe aus Edelstahl mit Magnetantrieb.

Der elektronische Drehzahlregler ermöglicht die Anpassung der Fördergeschwindigkeit. Dadurch lassen sich unterschiedliche Füllmengen und geeignete Produkte mit einer auf den jeweiligen Abfüllvorgang abgestimmten Einstellung verarbeiten.

Für die Einrichtung verschiedener Behälterformate stehen entsprechende Funktionen im SPS-Bedienfeld zur Verfügung.

Die Maschine wird mit der Standardpumpe geliefert. Für Saucen, Konfitüren und andere geeignete dickflüssigere Produkte ist ein spezielles Abfüll-Kit mit einer separaten Drehkolbenpumpe erhältlich.

Dosierbereich und Produktionsleistung

Die OPTIMA ist besonders für kleine und mittlere Füllmengen ausgelegt.

Die Produktionsleistung ist ein Richtwert. Die tatsächlich erreichbare Stückzahl hängt unter anderem vom Produkt, der gewählten Füllmenge und den Arbeitsbedingungen ab.

Für größere Behälter oder besondere Abfüllaufgaben muss die technische Konfiguration gesondert abgestimmt werden.

Technische Daten

Welche Produkte können abgefüllt werden?

Die OPTIMA ist für geeignete filtrierte Flüssigkeiten und leicht dickflüssige Produkte vorgesehen. Die Auswahl des passenden Abfüllsystems hängt insbesondere von der Viskosität und möglichen Feststoffanteilen ab.

Olivenöl

Die Maschine eignet sich für die dosierte Abfüllung von Olivenöl in geeignete Flaschen und andere starre Behälter.

Die programmierbare Füllmenge, die elektronische Drehzahlregelung und die gespeicherten Rezepturen ermöglichen die Anpassung an unterschiedliche Verpackungsformate.

Wein und Fruchtsäfte

Auch Wein und geeignete filtrierte Fruchtsäfte können mit der Standardkonfiguration abgefüllt werden.

Für jeden Produktwechsel sind die passenden Füllparameter einzustellen und die Anforderungen an die Reinigung des Produktkreislaufs zu berücksichtigen.

Saucen, Konfitüren und dickflüssigere Produkte

Für Saucen, Konfitüren und andere geeignete dickflüssigere Lebensmittel steht ein spezielles Abfüll-Kit zur Verfügung.

Dieses umfasst eine Drehkolbenpumpe mit einer angegebenen Förderleistung von 800 l/h, die auf einem separaten Wagen montiert ist, sowie einen tropfarmen Füllkopf.

Das Kit gehört nicht zur Standardausstattung. Die Eignung muss anhand der Produkteigenschaften, insbesondere der Viskosität und möglicher Feststoffanteile, geprüft werden.

Welche Behälter lassen sich befüllen?

Die Standardausführung ist für starre Behälter unterschiedlicher Formen und Materialien konzipiert.

Dazu gehören geeignete Flaschen und andere Gebinde aus:

• Glas
• PET
• Aluminium

Die höhenverstellbare Auflage ermöglicht die Anpassung an unterschiedliche Behälterabmessungen.

Vor dem Kauf sollten die tatsächlichen Behältermaße und der vorgesehene Füllbereich überprüft werden.

Optionales Zubehör für weitere Anwendungen

Die Standardmaschine kann mit produktspezifischen Zubehörkomponenten erweitert werden.

Abfüll-Kit für Saucen und Konfitüren

Dieses Kit ist für geeignete dickflüssigere Produkte vorgesehen und umfasst:

• Drehkolbenpumpe mit 800 l/h Nennförderleistung
• Separaten Pumpenwagen
• Tropfarmen Füllkopf

Dosypack-Füll- und Verschließkit

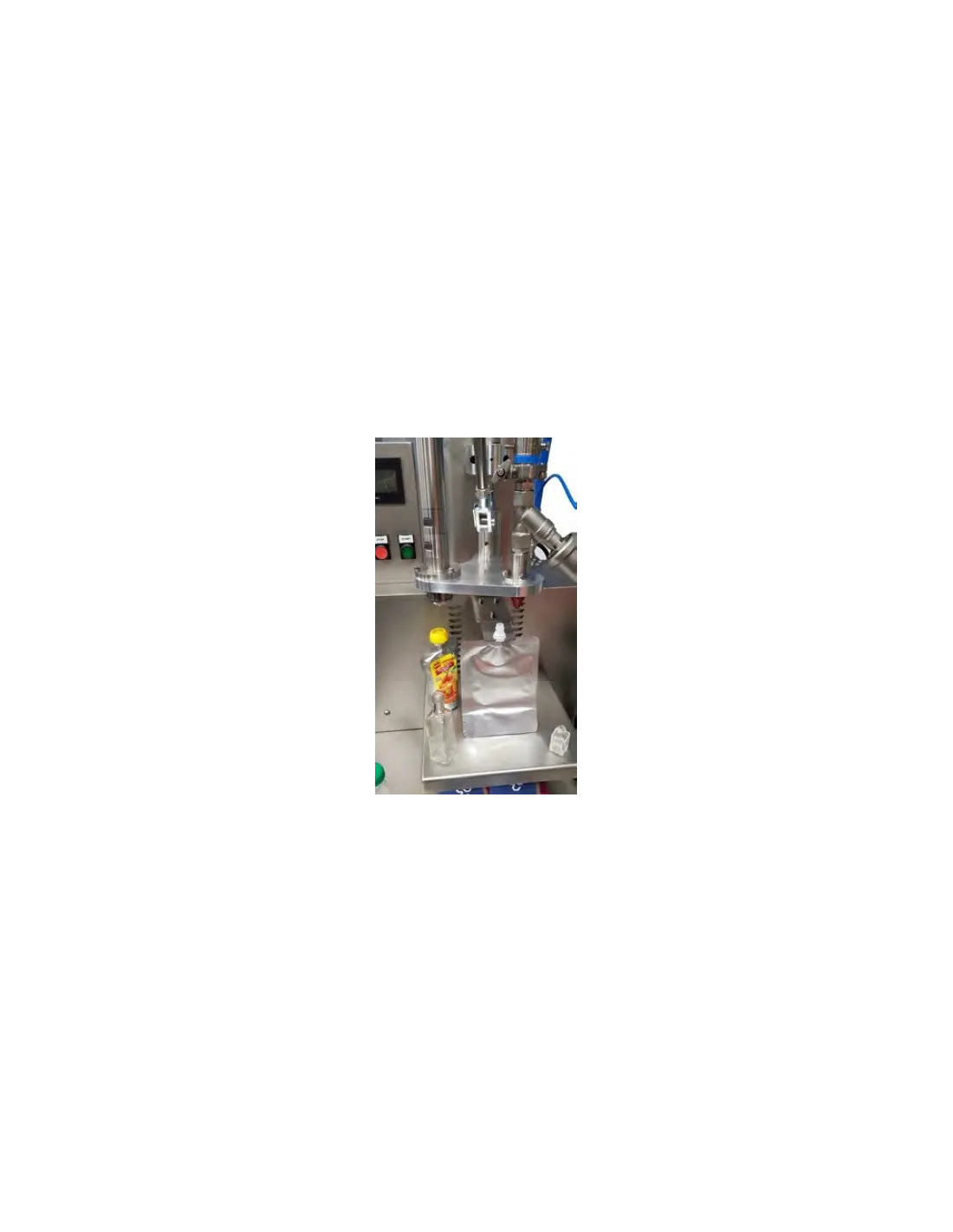

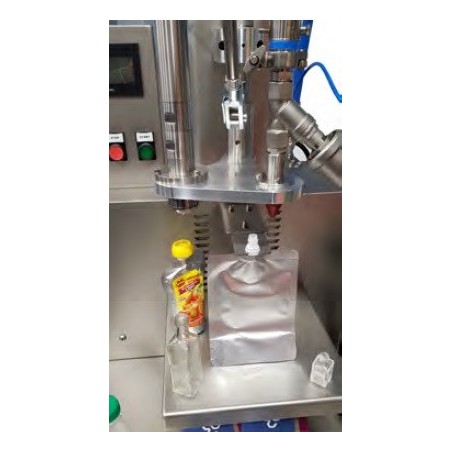

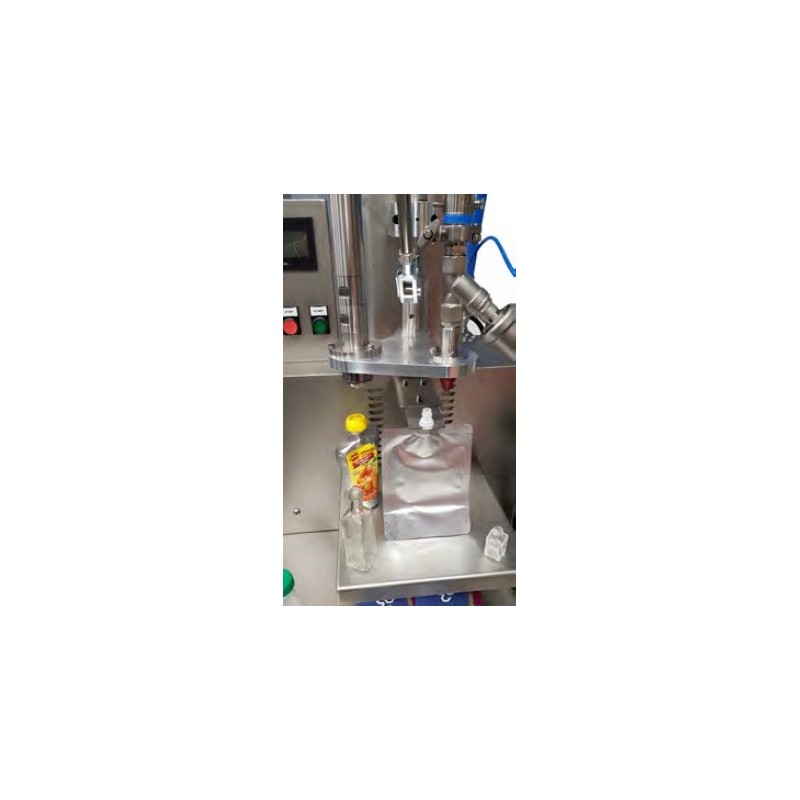

Mit dem optionalen Dosypack-Kit kann die Maschine für geeignete flexible Verpackungen konfiguriert werden.

Der Beutel wird vom Bediener manuell eingesetzt. Die Befüllung erfolgt automatisch nach der eingestellten Menge. Anschließend wird der Verschluss mit der zum Kit gehörenden pneumatischen Verschließeinrichtung angebracht.

Das Dosypack-Kit gehört nicht zur Standardausstattung.

Geräuscharmer, ölfreier Kompressor

Ein geräuscharmer, ölfreier Kompressor ist als zusätzliche Ausstattungsoption erhältlich.

Die benötigte Druckluftversorgung ist entsprechend der gewählten Maschinenkonfiguration festzulegen.

Dosier-Abfüllmaschine oder Abfüllmaschine mit Waage?

Die OPTIMA dosiert das Produkt volumetrisch über eine elektronisch gesteuerte Zahnradpumpe. Die Füllmenge wird über das SPS-Bedienfeld vorgegeben.

Eine Abfüllmaschine mit Waage kontrolliert die abgegebene Menge dagegen anhand des Gewichts.

Welche Dosiertechnologie geeignet ist, hängt unter anderem vom Produkt, den Behälterformaten und der gewünschten Art der Mengenkontrolle ab.

Häufig gestellte Fragen zur Dosier-Abfüllmaschine

Welche Füllmengen können programmiert werden?

Der angegebene Dosierbereich der Standardausführung beträgt 5 bis 1.000 ml. Für größere Behälter ist die passende Konfiguration gesondert zu prüfen.

Ist die Pumpe bereits enthalten?

Ja. Zur Standardausstattung gehört eine selbstansaugende Edelstahl-Zahnradpumpe mit Magnetantrieb und elektronischer Drehzahlregelung.

Wie viele Behälter kann die Maschine pro Stunde befüllen?

Für die Standardausführung wird eine Produktionsleistung von bis zu ungefähr 380 Behältern mit jeweils einem Liter Fassungsvermögen pro Stunde angegeben. Die tatsächliche Leistung hängt vom Produkt und den Arbeitsbedingungen ab.

Kann die Maschine unterschiedliche Füllformate speichern?

Ja. Die SPS verfügt über eine Selbstlernfunktion und zehn voreingestellte Rezepturen. Weitere Einstellungen können über das Touchscreen-Bedienfeld angelegt und gespeichert werden.

Ist eine Abfüllung von Olivenöl möglich?

Ja. Olivenöl gehört zu den vorgesehenen Produkten. Die Fördergeschwindigkeit und die Füllmenge lassen sich an den jeweiligen Behälter anpassen.

Kann die Maschine auch Marmelade oder Saucen abfüllen?

Für geeignete dickflüssigere Lebensmittel ist ein optionales Kit mit Drehkolbenpumpe und speziellem Füllkopf erhältlich. Die Eignung muss anhand des konkreten Produkts geprüft werden.

Ist die Maschine für Dosypack-Verpackungen geeignet?

Ja, mit dem optionalen Dosypack-Kit. Dieses ermöglicht das automatische Befüllen und das anschließende pneumatische Verschließen geeigneter flexibler Verpackungen.

Werden die Behälter automatisch zugeführt?

Eine automatische Behälterzuführung gehört nicht zur beschriebenen Standardausstattung. Der Bediener positioniert die Behälter; der programmierte Füllzyklus wird anschließend von der Maschine ausgeführt.
